Components [06/2018 - ]
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 300h, 2023 Lexus ES 300h, 2022 Lexus ES 300h, 2021 Lexus ES 300h, and 2020 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | BATTERY SERVICE HOLE COVER | *2 | SERVICE PLUG GRIP |
Fig 2: HV Battery (For Nickel Metal Hydride Battery) Replacement Components With Torque Specifications (2 Of 4)
| *1 | CONNECTOR COVER ASSEMBLY | *2 | ENGINE ROOM MAIN WIRE |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

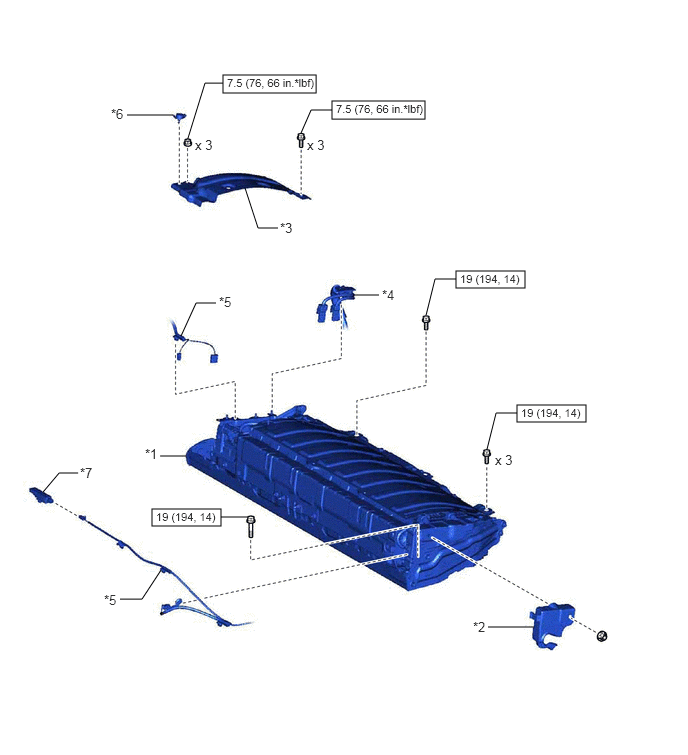

Fig 3: HV Battery (For Nickel Metal Hydride Battery) Replacement Components With Torque Specifications (3 Of 4)
| *1 | HV BATTERY | *2 | NO. 1 HYBRID BATTERY EXHAUST DUCT |
| *3 | NO. 1 HV BATTERY COVER PANEL RH | *4 | HV FLOOR UNDER WIRE |
| *5 | FLOOR WIRE | *6 | BATTERY COVER LOCK STRIKER |
| *7 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

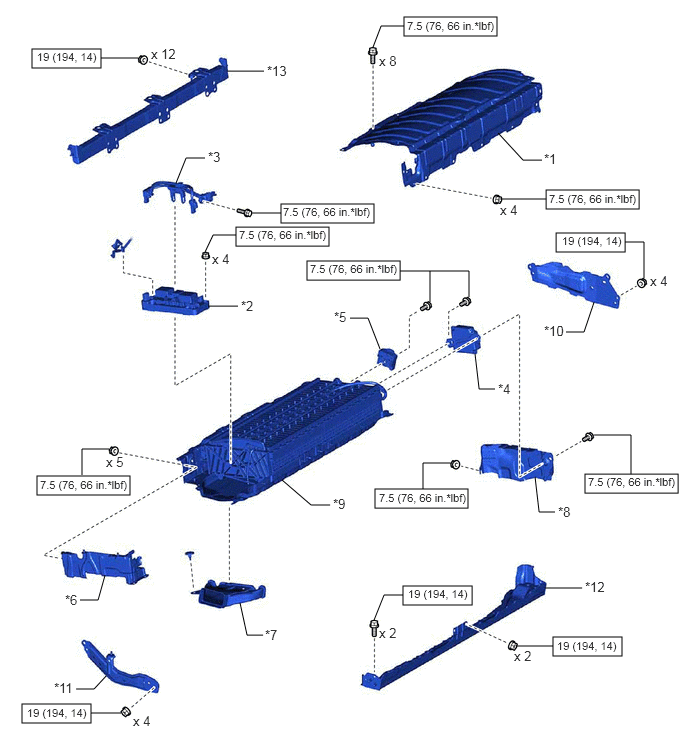

Fig 4: HV Battery (For Nickel Metal Hydride Battery) Replacement Components With Torque Specifications (4 Of 4)
| *1 | UPPER HV BATTERY COVER SUB-ASSEMBLY | *2 | HV BATTERY JUNCTION BLOCK ASSEMBLY |
| *3 | ELECTRIC VEHICLE BATTERY PLUG ASSEMBLY | *4 | BATTERY VOLTAGE SENSOR |
| *5 | HYBRID BATTERY TERMINAL BLOCK | *6 | NO. 2 HYBRID BATTERY SHIELD SUB-ASSEMBLY |
| *7 | NO. 1 HV BATTERY INTAKE DUCT LH | *8 | NO. 1 HV BATTERY SHIELD PANEL |
| *9 | HV BATTERY | *10 | NO. 4 HV BATTERY SHIELD SUB-ASSEMBLY |
| *11 | NO. 3 HV BATTERY SHIELD SUB-ASSEMBLY | *12 | NO. 4 HV BATTERY END PLATE SUB-ASSEMBLY |
| *13 | NO. 5 HV BATTERY END PLATE SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
