Components [06/2018 - ]
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 300h, 2023 Lexus ES 300h, 2022 Lexus ES 300h, 2021 Lexus ES 300h, and 2020 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

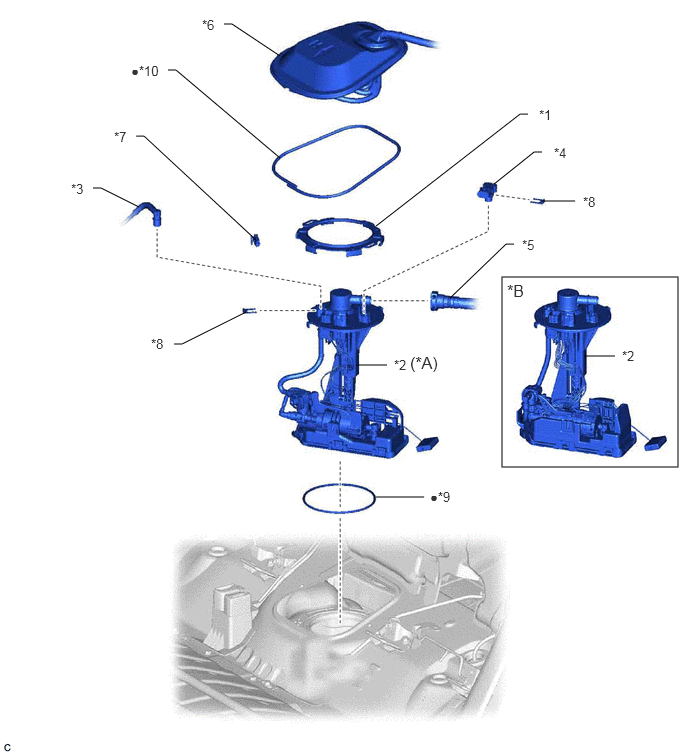

| *A |
for Type A |
*B |
for Type B |
| *1 |
FUEL PUMP GAUGE RETAINER |
*2 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
| *3 |
FUEL TANK MAIN TUBE SUB-ASSEMBLY |
*4 |
FUEL TANK PRESSURE SENSOR (VAPOR PRESSURE SENSOR) |
| *5 |
FUEL TANK VENT HOSE SUB-ASSEMBLY |
*6 |
REAR FLOOR SERVICE HOLE COVER |
| *7 |
NO. 1 FUEL TUBE CLAMP |
*8 |
TUBE JOINT CLIP |
| *9 |
FUEL SUCTION TUBE SET GASKET |
*10 |
BUTYL TAPE |
| • |
Non-reusable part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

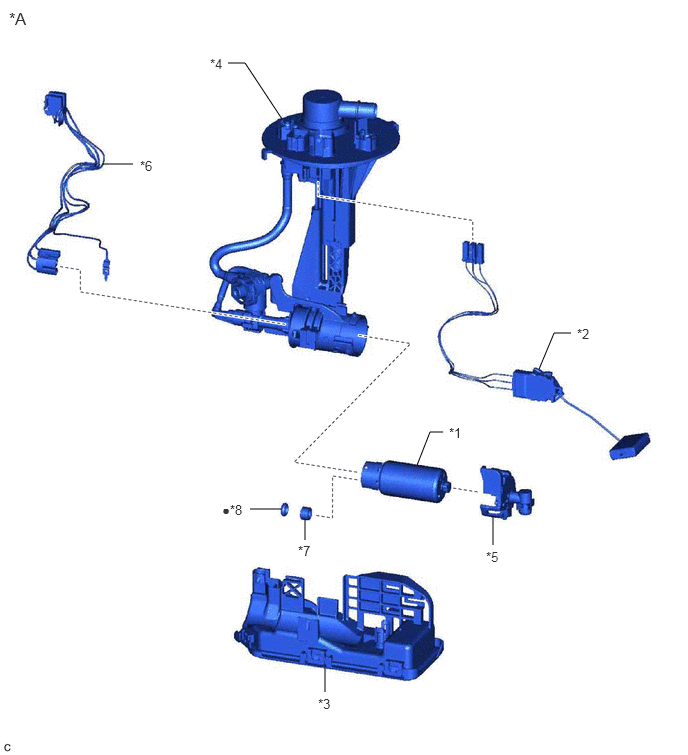

| *A |
for Type A |
- |
- |
| *1 |
FUEL PUMP |
*2 |
FUEL SENDER GAUGE ASSEMBLY |
| *3 |
FUEL SUB-TANK SUB-ASSEMBLY |
*4 |
FUEL SUCTION PLATE SUB-ASSEMBLY |
| *5 |
NO. 2 FUEL SUCTION SUPPORT |
*6 |
FUEL PUMP HARNESS |
| *7 |
FUEL PUMP SPACER |
*8 |
O-RING |
| • |
Non-reusable part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

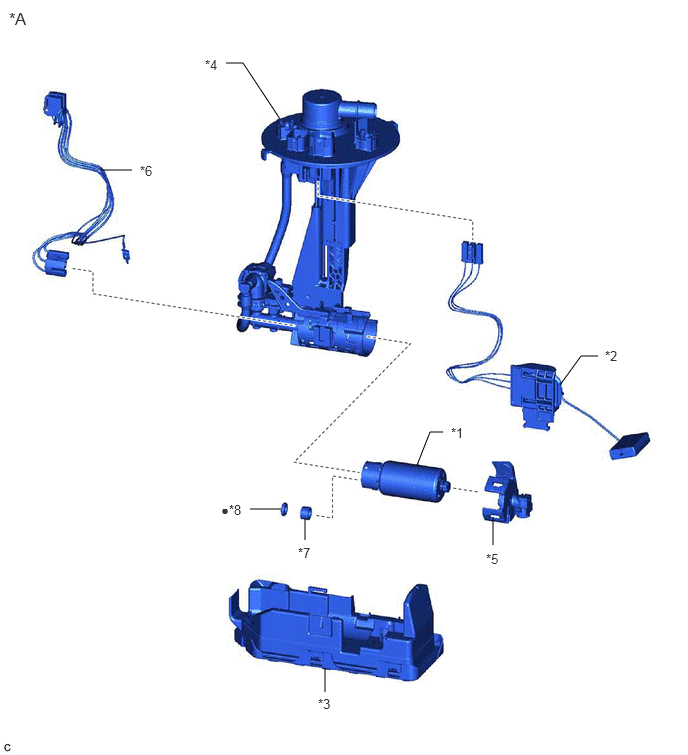

| *A |
for Type B |
- |
- |
| *1 |
FUEL PUMP |
*2 |
FUEL SENDER GAUGE ASSEMBLY |
| *3 |
FUEL SUB-TANK SUB-ASSEMBLY |
*4 |
FUEL SUCTION PLATE SUB-ASSEMBLY |
| *5 |
NO. 2 FUEL SUCTION SUPPORT |
*6 |
FUEL PUMP HARNESS |
| *7 |
FUEL PUMP SPACER |
*8 |
O-RING |
| • |
Non-reusable part |
- |
- |
