Parts Location [09/2022 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 350, 2024 Lexus ES 300h, 2024 Lexus ES 250, 2023 Lexus ES 350, and 2023 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.

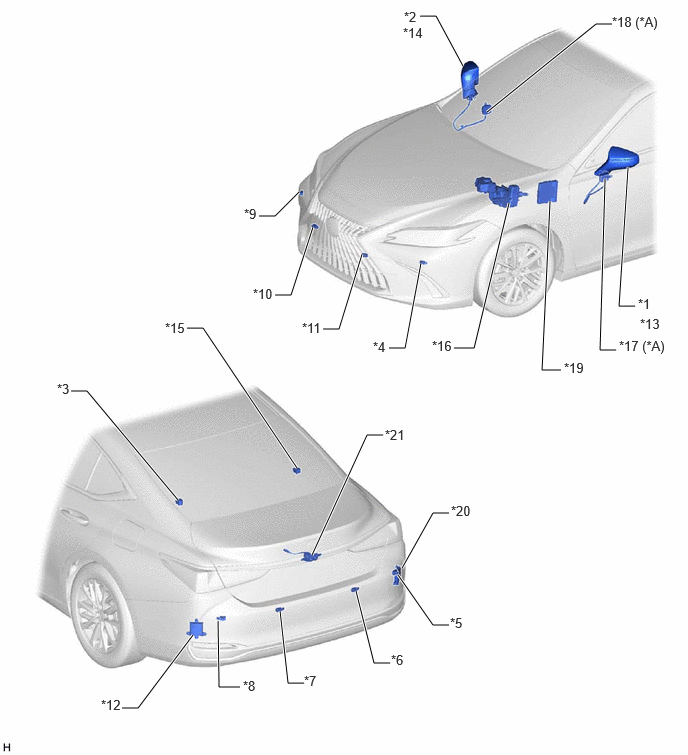

for Gasoline Model
| *A | w/ Seat Memory | - | - |
| *1 | OUTER REAR VIEW MIRROR ASSEMBLY LH | *2 | OUTER REAR VIEW MIRROR ASSEMBLY RH |
| *3 | RCTA BUZZER (BLIND SPOT MONITOR BUZZER) | *4 | FRONT CORNER ULTRASONIC SENSOR LH |
| *5 | REAR CORNER ULTRASONIC SENSOR RH | *6 | REAR CENTER ULTRASONIC SENSOR RH |
| *7 | REAR CENTER ULTRASONIC SENSOR LH | *8 | REAR CORNER ULTRASONIC SENSOR LH |
| *9 | FRONT CORNER ULTRASONIC SENSOR RH | *10 | FRONT CENTER ULTRASONIC SENSOR RH |
| *11 | FRONT CENTER ULTRASONIC SENSOR LH | *12 | BLIND SPOT MONITOR SENSOR LH (A) |
| *13 | OUTER MIRROR LH - OUTER REAR VIEW MIRROR INDICATOR LH |
*14 | OUTER MIRROR RH - OUTER REAR VIEW MIRROR INDICATOR RH |
| *15 | NO. 2 CLEARANCE WARNING BUZZER | *16 | SKID CONTROL ECU ASSEMBLY |
| *17 | OUTER MIRROR CONTROL ECU ASSEMBLY LH | *18 | OUTER MIRROR CONTROL ECU ASSEMBLY RH |
| *19 | ECM | *20 | BLIND SPOT MONITOR SENSOR RH (B) |
| *21 | REAR TELEVISION CAMERA ASSEMBLY | - | - |

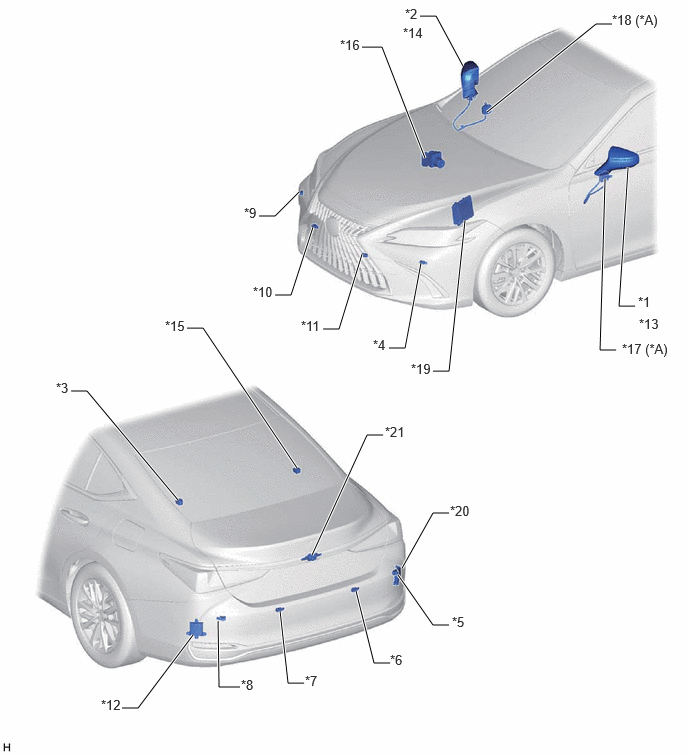

for HV Model
| *A | w/ Seat Memory | - | - |
| *1 | OUTER REAR VIEW MIRROR ASSEMBLY LH | *2 | OUTER REAR VIEW MIRROR ASSEMBLY RH |
| *3 | RCTA BUZZER (BLIND SPOT MONITOR BUZZER) | *4 | FRONT CORNER ULTRASONIC SENSOR LH |
| *5 | REAR CORNER ULTRASONIC SENSOR RH | *6 | REAR CENTER ULTRASONIC SENSOR RH |
| *7 | REAR CENTER ULTRASONIC SENSOR LH | *8 | REAR CORNER ULTRASONIC SENSOR LH |
| *9 | FRONT CORNER ULTRASONIC SENSOR RH | *10 | FRONT CENTER ULTRASONIC SENSOR RH |
| *11 | FRONT CENTER ULTRASONIC SENSOR LH | *12 | BLIND SPOT MONITOR SENSOR LH (A) |
| *13 | OUTER MIRROR LH - OUTER REAR VIEW MIRROR INDICATOR LH |
*14 | OUTER MIRROR RH - OUTER REAR VIEW MIRROR INDICATOR RH |
| *15 | NO. 2 CLEARANCE WARNING BUZZER | *16 | SKID CONTROL ECU ASSEMBLY |
| *17 | OUTER MIRROR CONTROL ECU ASSEMBLY LH | *18 | OUTER MIRROR CONTROL ECU ASSEMBLY RH |
| *19 | HYBRID VEHICLE CONTROL ECU ASSEMBLY | *20 | BLIND SPOT MONITOR SENSOR RH (B) |
| *21 | REAR TELEVISION CAMERA ASSEMBLY | - | - |

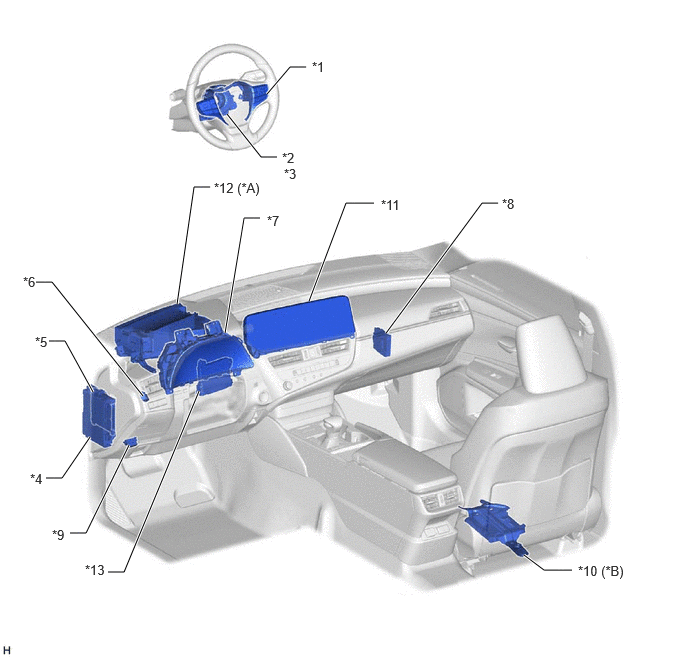

| *A | w/ Headup Display System | *B | w/ Panoramic View Monitor System |
| *1 | STEERING PAD SWITCH ASSEMBLY | *2 | SPIRAL CABLE SUB-ASSEMBLY |
| *3 | STEERING SENSOR | *4 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 4 FUSE |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | NO. 1 CLEARANCE WARNING BUZZER |
| *7 | COMBINATION METER ASSEMBLY - MULTI-INFORMATION DISPLAY - CLEARANCE SONAR OFF INDICATOR - RCTA OFF INDICATOR |
*8 | CLEARANCE WARNING ECU ASSEMBLY |
| *9 | DLC3 | *10 | PARKING ASSIST ECU |
| *11 | MULTI-DISPLAY ASSEMBLY | *12 | METER MIRROR SUB-ASSEMBLY |
| *13 | AIR CONDITIONING AMPLIFIER ASSEMBLY | - | - |
