Components [08/2020 - 08/2021]
WARNING: This page is about a different car, the 2024 Lexus ES 250, 2023 Lexus ES 250, 2022 Lexus ES 250, and 2021 Lexus ES 250. However, it is still accessible from the selected car via links, so may be relevant.
Fig 1: Intake Manifold Replacement Components With Torque Specifications [08/2020 - 08/2021] (1 of 2)
| *1 | COOL AIR INTAKE DUCT SEAL | *2 | INLET AIR CLEANER ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

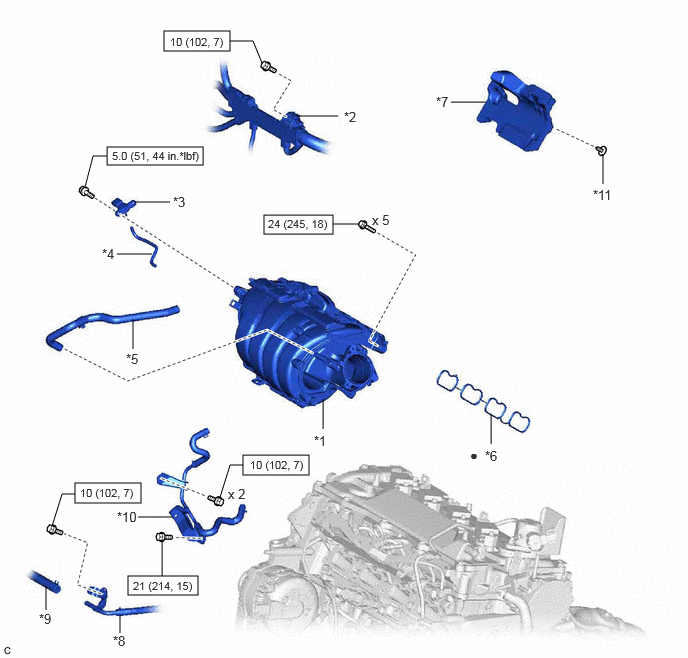

Fig 2: Intake Manifold Replacement Components With Torque Specifications [08/2020 - 08/2021] (2 of 2)
| *1 | INTAKE MANIFOLD | *2 | ENGINE WIRE |
| *3 | E.F.I. VACUUM SENSOR ASSEMBLY (MANIFOLD ABSOLUTE PRESSURE SENSOR) | *4 | VACUUM HOSE |
| *5 | NO. 2 FUEL VAPOR FEED HOSE | *6 | NO. 1 INTAKE MANIFOLD TO HEAD GASKET |
| *7 | NO. 1 ENGINE COVER | *8 | NO. 3 WATER BY-PASS PIPE |
| *9 | NO. 5 WATER BY-PASS HOSE | *10 | NO. 2 WATER BY-PASS PIPE |
| *11 | CLIP | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
