Components [08/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus ES 250, 2023 Lexus ES 250, 2022 Lexus ES 250, and 2021 Lexus ES 250. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

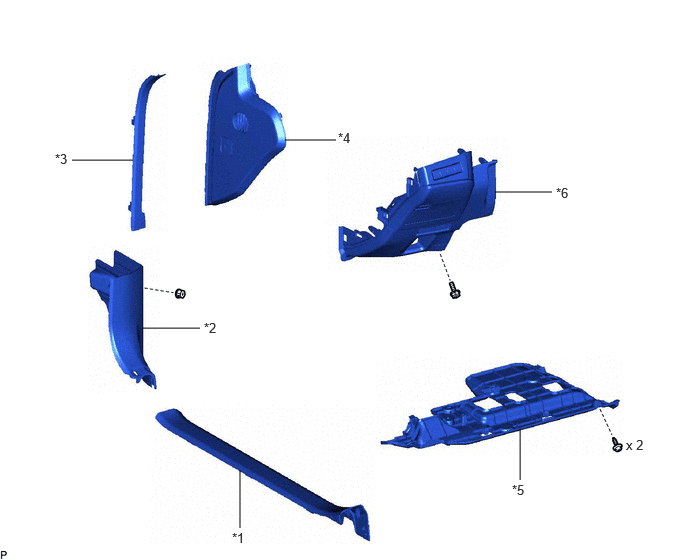

| *1 |
FRONT DOOR SCUFF PLATE LH |
*2 |
COWL SIDE TRIM BOARD LH |
| *3 |
FRONT DOOR OPENING TRIM COVER LH |
*4 |
INSTRUMENT SIDE PANEL LH |
| *5 |
NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |
*6 |
LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

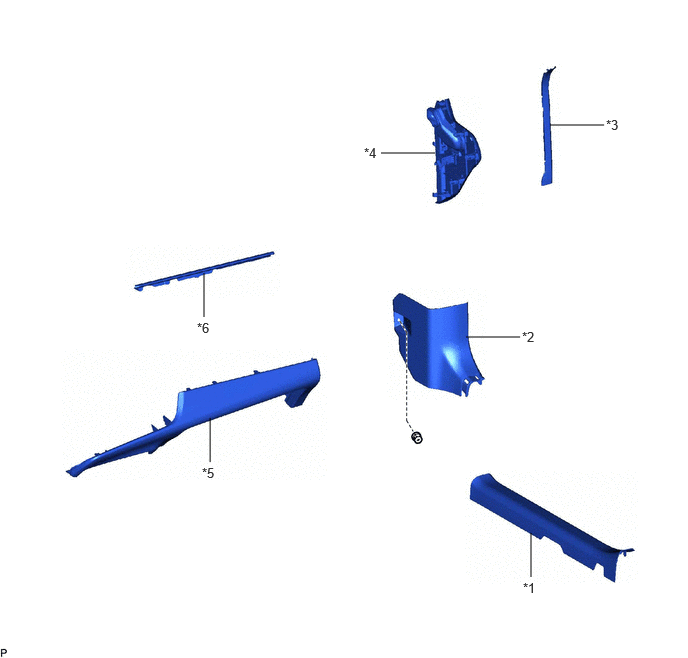

| *1 |
FRONT DOOR SCUFF PLATE RH |
*2 |
COWL SIDE TRIM BOARD RH |
| *3 |
FRONT DOOR OPENING TRIM COVER RH |
*4 |
INSTRUMENT SIDE PANEL RH |
| *5 |
LOWER INSTRUMENT PANEL SUB-ASSEMBLY |
*6 |
NO. 2 INSTRUMENT CLUSTER MOULDING |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

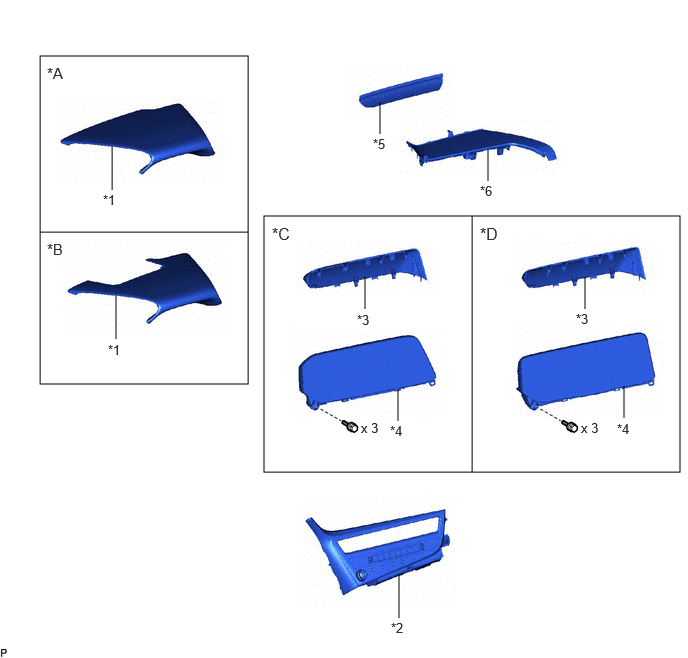

| *A |
w/o Headup Display |
*B |
w/ Headup Display |
| *C |
for 8 Inch Display |
*D |
for 12.3 Inch Display |
| *1 |
INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY |
*2 |
AIR CONDITIONING CONTROL ASSEMBLY |
| *3 |
INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY |
*4 |
MULTI-DISPLAY ASSEMBLY WITH CLOCK |
| *5 |
NO. 3 INSTRUMENT CLUSTER FINISH PANEL GARNISH |
*6 |
UPPER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

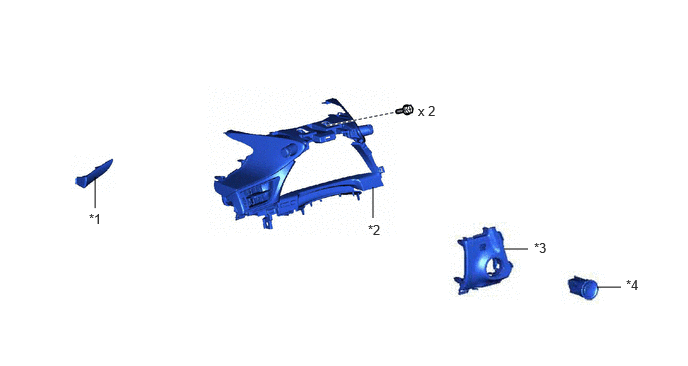

| *1 |
NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH |
*2 |
INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY |
| *3 |
SWITCH BASE |
*4 |
ENGINE SWITCH |
