Parts Location [06/2018 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 300h, 2023 Lexus ES 300h, 2022 Lexus ES 300h, 2021 Lexus ES 300h, and 2020 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.

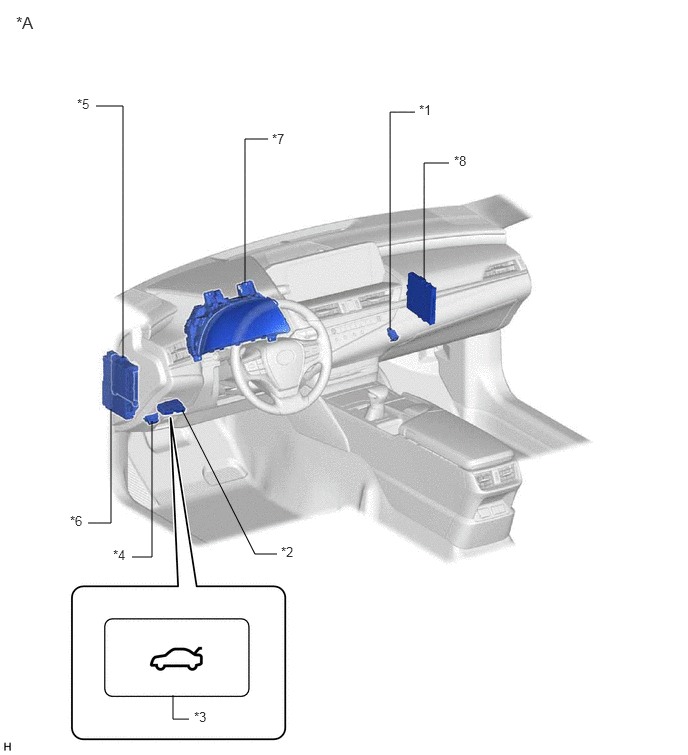

| *1 | LUGGAGE DOOR OPENING CANCEL SWITCH ASSEMBLY | *2 | TRUNK AND FUEL SWITCH ASSEMBLY |
| *3 | LUGGAGE COMPARTMENT DOOR OPENING SWITCH | *4 | DLC3 |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-DCC NO. 2 FUSE - ECU-IG1 NO. 4 FUSE |
| *7 | COMBINATION METER ASSEMBLY | *8 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |

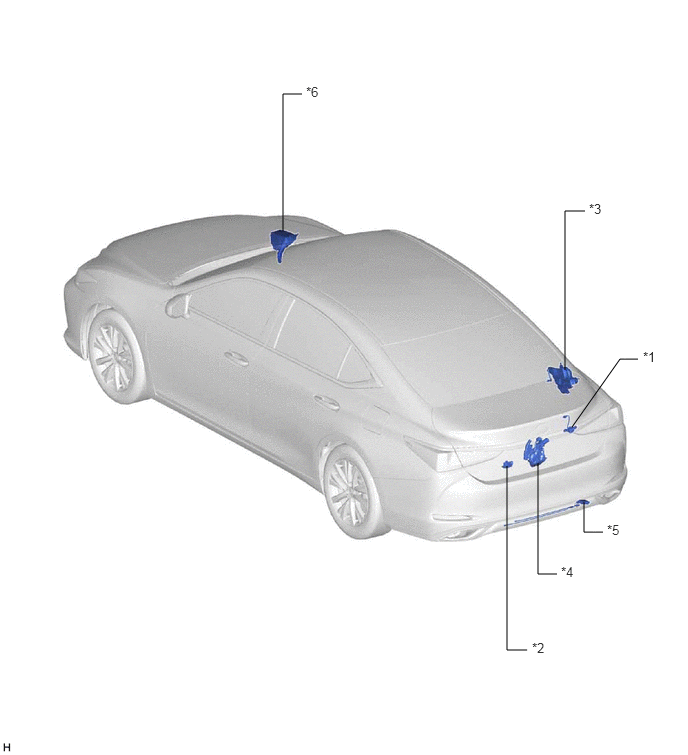

| *1 | LUGGAGE ELECTRICAL KEY SWITCH | *2 | DOOR CONTROL SWITCH |
| *3 | LUGGAGE CLOSER MOTOR ASSEMBLY | *4 | LUGGAGE DOOR CLOSER ASSEMBLY - CLOSER MOTOR - PAWL SWITCH - HALF LATCH SWITCH |
| *5 | KICK DOOR CONTROL SENSOR | *6 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - PTL FUSE |
