Parts Location [08/2021 - 09/2022]: Illustration
WARNING: This page is about a different car, the 2022 Lexus ES 300h, 2021 Lexus ES 300h, 2020 Lexus ES 300h, and 2019 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.

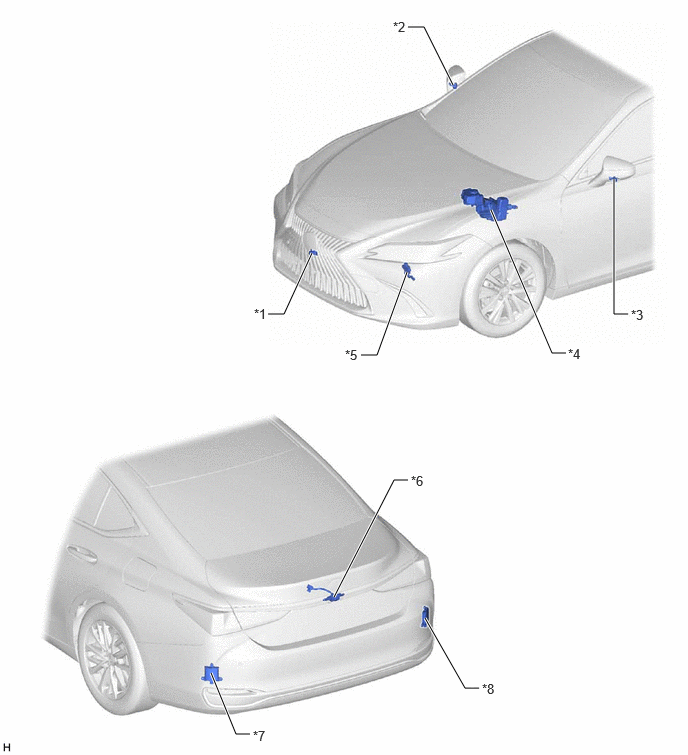

| *1 | FRONT TELEVISION CAMERA ASSEMBLY | *2 | SIDE TELEVISION CAMERA ASSEMBLY RH |
| *3 | SIDE TELEVISION CAMERA ASSEMBLY LH | *4 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY - SKID CONTROL ECU |
| *5 | SHIFT LEVER POSITION SENSOR | *6 | REAR TELEVISION CAMERA ASSEMBLY |
| *7 | BLIND SPOT MONITOR SENSOR LH | *8 | BLIND SPOT MONITOR SENSOR RH |
| *9 | OUTER REAR VIEW MIRROR ASSEMBLY LH | *10 | OUTER REAR VIEW MIRROR ASSEMBLY RH |

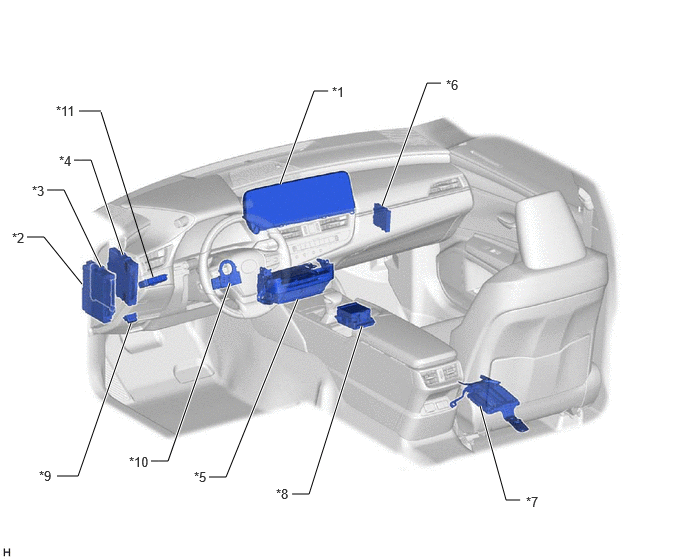

| *1 | MULTI-DISPLAY ASSEMBLY | *2 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 3 FUSE - ECU-DCC NO. 1 FUSE - ECU-ACC FUSE - BKUP LP Relay |
| *3 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *4 | HYBRID VEHICLE CONTROL ECU |
| *5 | RADIO RECEIVER ASSEMBLY | *6 | CLEARANCE WARNING ECU ASSEMBLY |
| *7 | PARKING ASSIST ECU | *8 | REMOTE TOUCH (REMOTE OPERATION CONTROLLER ASSEMBLY) |
| *9 | DLC3 | *10 | STEERING SENSOR |
| *11 | PANORAMIC VIEW MONITOR SWITCH (NO. 2 COMBINATION SWITCH ASSEMBLY) | - | - |
