Components [08/2020 - ]
WARNING: This page is about a different car, the 2024 Lexus ES 250, 2023 Lexus ES 250, 2022 Lexus ES 250, and 2021 Lexus ES 250. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

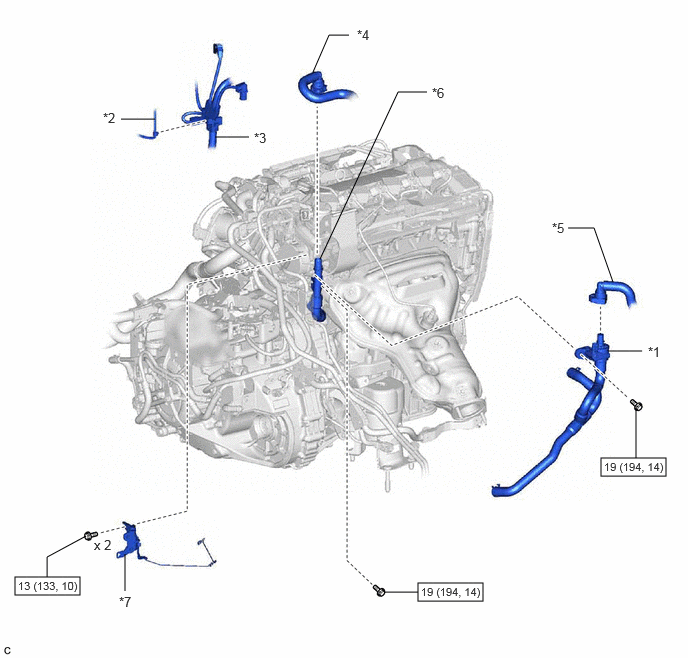

| *1 |
FLOW SHUTTING VALVE (WATER BY-PASS HOSE ASSEMBLY) |
*2 |
VACUUM HOSE |
| *3 |
ENGINE WIRE HARNESS |
*4 |
OUTLET HEATER HOSE |
| *5 |
INLET HEATER HOSE |
*6 |
NO. 2 WATER BY-PASS PIPE SUB-ASSEMBLY |
| *7 |
WATER HOSE CLAMP BRACKET |
- |
- |
 |
N.m (kgf/cm, ft.lbf): Specified torque |
- |
- |
