Parts Location [08/2021 - 09/2022]: Illustration
WARNING: This page is about a different car, the 2022 Lexus ES 300h, 2021 Lexus ES 300h, 2020 Lexus ES 300h, and 2019 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.

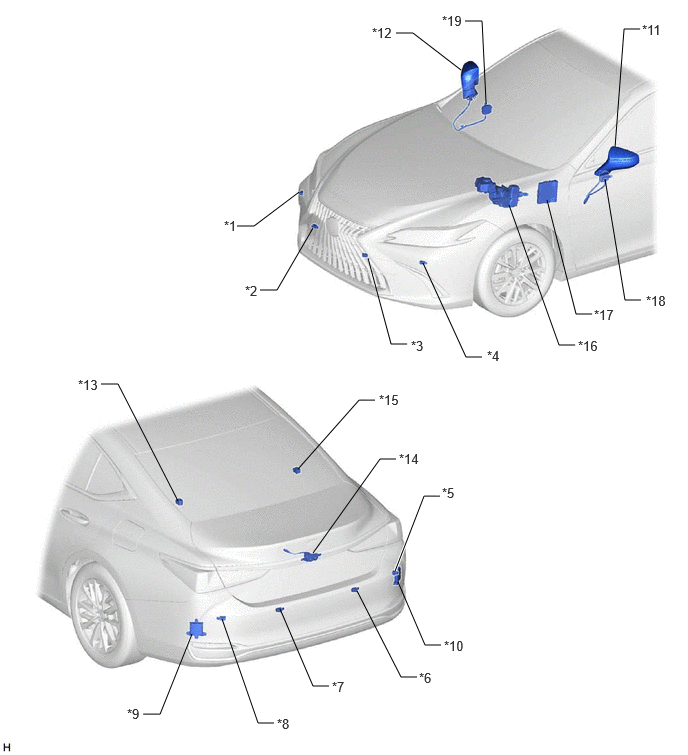

| *1 | FRONT CORNER ULTRASONIC SENSOR RH | *2 | FRONT CENTER ULTRASONIC SENSOR RH |
| *3 | FRONT CENTER ULTRASONIC SENSOR LH | *4 | FRONT CORNER ULTRASONIC SENSOR LH |
| *5 | REAR CORNER ULTRASONIC SENSOR RH | *6 | REAR CENTER ULTRASONIC SENSOR RH |
| *7 | REAR CENTER ULTRASONIC SENSOR LH | *8 | REAR CORNER ULTRASONIC SENSOR LH |
| *9 | BLIND SPOT MONITOR SENSOR LH (SLAVE) | *10 | BLIND SPOT MONITOR SENSOR RH (MASTER) |
| *11 | OUTER REAR VIEW MIRROR ASSEMBLY LH - OUTER REAR VIEW MIRROR INDICATOR LH |
*12 | OUTER REAR VIEW MIRROR ASSEMBLY RH - OUTER REAR VIEW MIRROR INDICATOR RH |
| *13 | RCTA BUZZER (BLIND SPOT MONITOR BUZZER) | *14 | REAR TELEVISION CAMERA ASSEMBLY |
| *15 | NO. 2 CLEARANCE WARNING BUZZER | *16 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY - SKID CONTROL ECU |
| *17 | HYBRID VEHICLE CONTROL ECU ASSEMBLY | *18 | OUTER MIRROR CONTROL ECU ASSEMBLY LH |
| *19 | OUTER MIRROR CONTROL ECU ASSEMBLY RH | - | - |

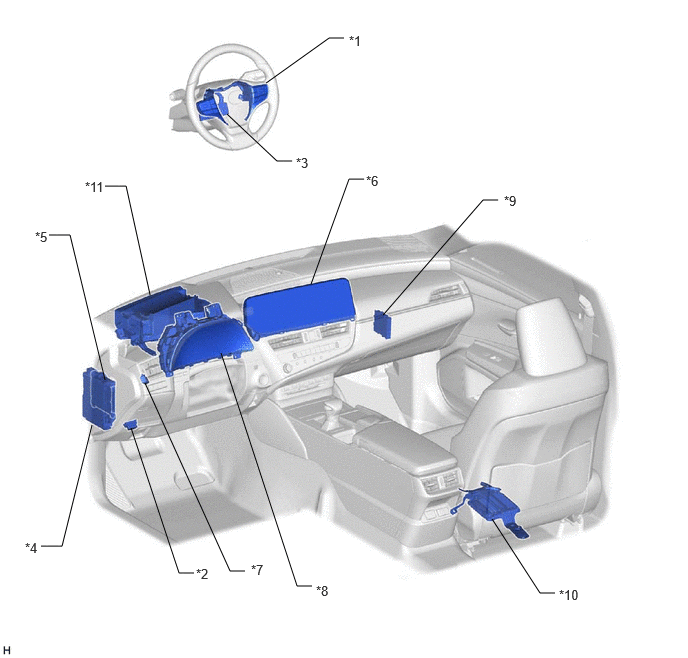

| *1 | STEERING PAD SWITCH ASSEMBLY | *2 | DLC3 |
| *3 | STEERING SENSOR | *4 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 4 FUSE - ECU-IG1 NO. 2 FUSE - ECU-DCC NO. 1 FUSE - IG1-NO. 1 RELAY - ECU-IG1 NO. 1 RELAY - ECU-ACC FUSE (w/ Panoramic View Monitor System) - ACC RELAY (w/ Panoramic View Monitor System) - BKUP LP RELAY (for 12.3 inch display w/o Panoramic View Monitor System) |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | MULTI-DISPLAY ASSEMBLY |
| *7 | NO. 1 CLEARANCE WARNING BUZZER | *8 | COMBINATION METER ASSEMBLY - MULTI-INFORMATION DISPLAY |
| *9 | CLEARANCE WARNING ECU ASSEMBLY | *10 | PARKING ASSIST ECU (w/ Panoramic View Monitor System) |
| *11 | METER MIRROR SUB-ASSEMBLY (w/ Headup Display System) | - | - |
