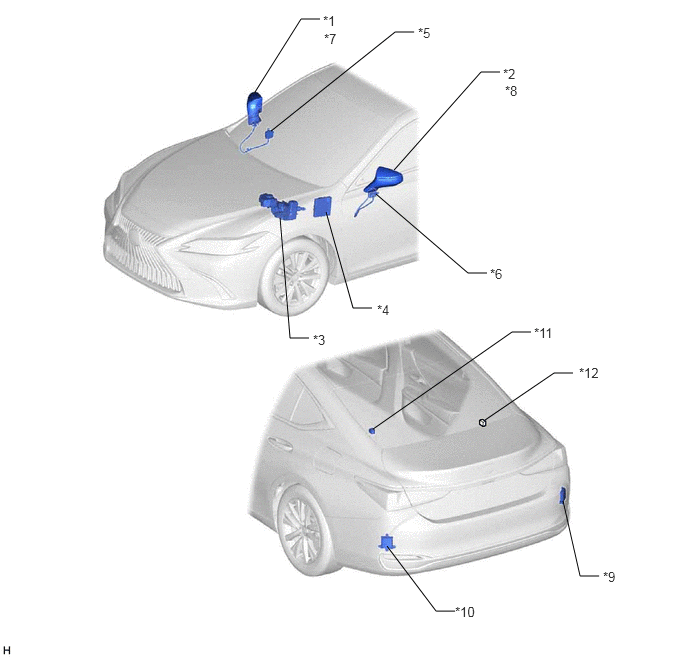

Parts Location [06/2018 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 300h, 2023 Lexus ES 300h, 2022 Lexus ES 300h, 2021 Lexus ES 300h, and 2020 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | OUTER REAR VIEW MIRROR ASSEMBLY RH | *2 | OUTER REAR VIEW MIRROR ASSEMBLY LH |
| *3 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY - SKID CONTROL ECU |
*4 | HYBRID VEHICLE CONTROL ECU |
| *5 | OUTER MIRROR CONTROL ECU ASSEMBLY RH | *6 | OUTER MIRROR CONTROL ECU ASSEMBLY LH |
| *7 | OUTER REAR VIEW MIRROR INDICATOR RH | *8 | OUTER REAR VIEW MIRROR INDICATOR LH |
| *9 | BLIND SPOT MONITOR SENSOR RH (MASTER) | *10 | BLIND SPOT MONITOR SENSOR LH (SLAVE) |
| *11 | RCTA BUZZER (BLIND SPOT MONITOR BUZZER) | *12 | No. 24 CAN JUNCTION CONNECTOR |
| *1 | STEERING PAD SWITCH ASSEMBLY | *2 | DLC3 |
| *3 | STEERING SENSOR | *4 | COMBINATION METER ASSEMBLY - MULTI-INFORMATION DISPLAY |
| *5 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 4 FUSE - IG1-NO. 1 RELAY |
*6 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *7 | AIRBAG SENSOR ASSEMBLY - YAW RATE AND ACCELERATION SENSOR |
*8 | MULTI-DISPLAY ASSEMBLY |
| *9 | PARKING ASSIST ECU (w/ Panoramic View Monitor System) | - | - |
