Removal [06/2018 - 08/2021]: Procedure
- CHANGE POWER TILT AND POWER TELESCOPIC STEERING COLUMN SYSTEM SETTINGS (for Power Tilt and Power Telescopic Steering Column)
Refer to PROCEDURE - Step 2 [06/2018 - 10/2019] , or refer to PROCEDURE - Step 2 [10/2019 - 08/2021]
- REMOVE FRONT DOOR SCUFF PLATE LH
Refer to PROCEDURE - Step 4
- REMOVE COWL SIDE TRIM BOARD LH
Refer to PROCEDURE - Step 5
- REMOVE FRONT DOOR OPENING TRIM COVER LH
Refer to PROCEDURE - Step 6
- REMOVE INSTRUMENT SIDE PANEL LH
Refer to PROCEDURE - Step 14
- REMOVE NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
Refer to PROCEDURE - Step 15
- REMOVE LOWER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 16
- REMOVE NO. 1 INSTRUMENT CLUSTER MOULDING
Refer to PROCEDURE - Step 17
- REMOVE FRONT DOOR SCUFF PLATE RH
HINT:
Use the same procedure as for the LH side.
- REMOVE COWL SIDE TRIM BOARD RH
HINT:
Use the same procedure as for the LH side.
- REMOVE FRONT DOOR OPENING TRIM COVER RH
HINT:
Use the same procedure as for the LH side.
- REMOVE INSTRUMENT SIDE PANEL RH
Refer to PROCEDURE - Step 23
- REMOVE LOWER INSTRUMENT PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 27
- REMOVE NO. 2 INSTRUMENT CLUSTER MOULDING
Refer to PROCEDURE - Step 30
- REMOVE INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY (w/o Headup Display)
Refer to PROCEDURE - Step 31
- REMOVE INSTRUMENT CLUSTER FINISH PANEL SUB-ASSEMBLY (w/ Headup Display)
Refer to PROCEDURE - Step 32
- REMOVE UPPER INSTRUMENT PANEL FINISH PANEL SUB-ASSEMBLY
Refer to PROCEDURE - Step 33
- REMOVE NO. 1 INSTRUMENT CLUSTER FINISH PANEL GARNISH
Refer to PROCEDURE - Step 37
- REMOVE INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY
- Using a moulding remover, disengage the 4 clips and 2 guides as shown in the illustration.
Insert Moulding Remover Here Remove in this Direction - Disconnect the connector.

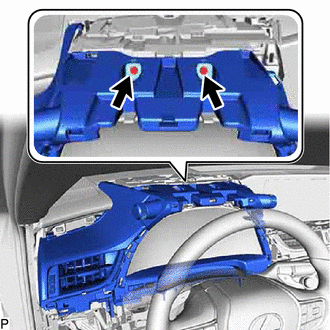

- Remove the 2 screws.

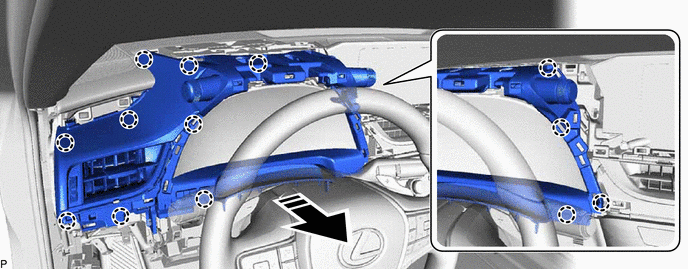

- Disengage the 13 claws as shown in the illustration to remove the instrument cluster finish panel assembly.
Remove in this Direction - -
- Using a moulding remover, disengage the 4 clips and 2 guides as shown in the illustration.

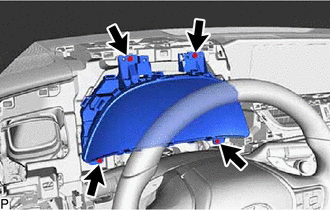

- REMOVE COMBINATION METER ASSEMBLY
