Components [10/2015 - 03/2018]

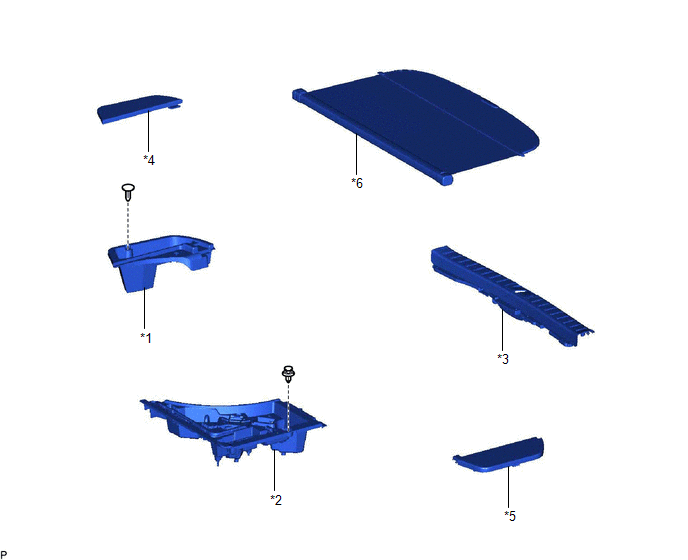

| *1 | DECK SIDE TRIM BOX RH | *2 | FRONT DECK FLOOR BOX |
| *3 | REAR FLOOR FINISH PLATE | *4 | REAR NO. 3 FLOOR BOARD |
| *5 | REAR NO. 4 FLOOR BOARD | *6 | TONNEAU COVER ASSEMBLY |

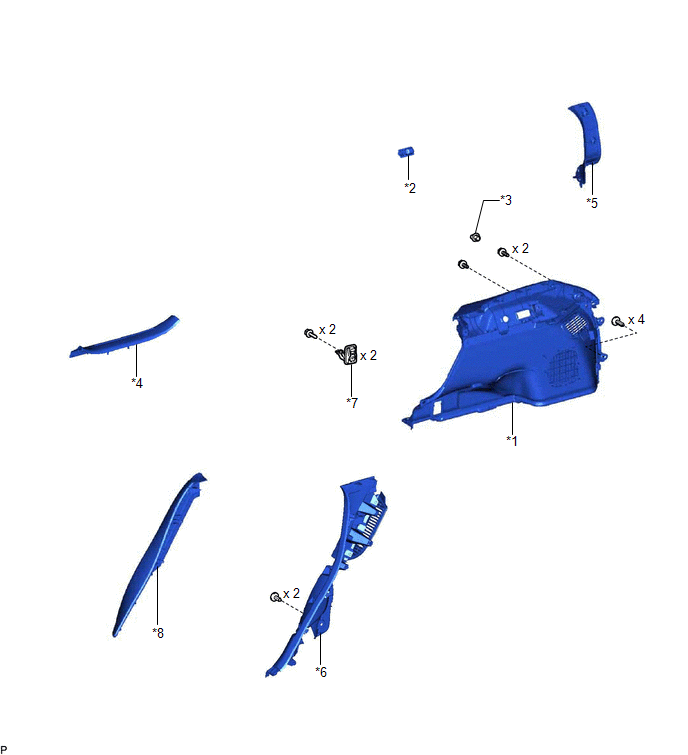

| *1 | DECK TRIM SIDE PANEL ASSEMBLY LH | *2 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY |
| *3 | NO. 1 LUGGAGE COMPARTMENT TRIM HOOK | *4 | REAR DOOR SCUFF PLATE LH |
| *5 | REAR FLOOR FINISH SIDE PLATE LH | *6 | REAR SEAT SIDE GARNISH LH |
| *7 | ROPE HOOK ASSEMBLY | *8 | UPPER QUARTER TRIM PAD LH |

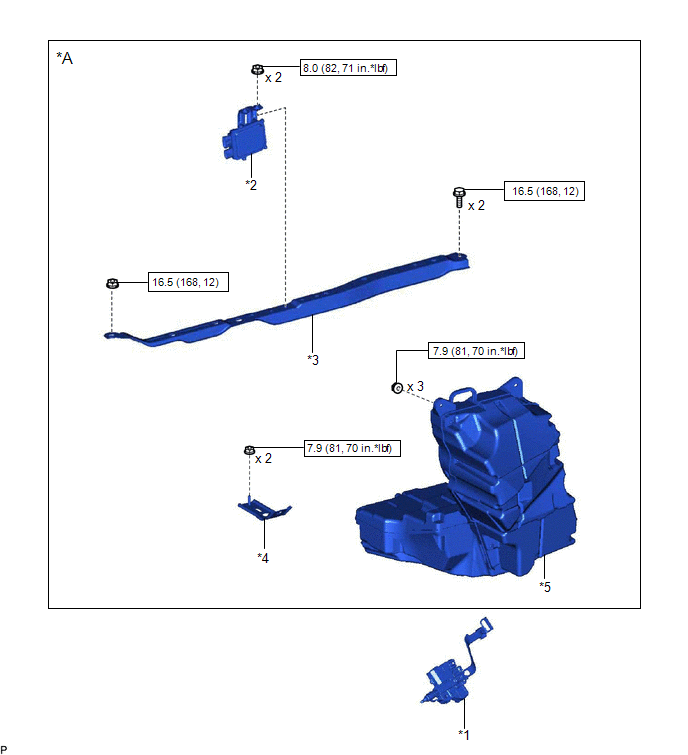

Fig 3: Fuel Lid Opener Motor Assembly Replacement Components With Torque Specifications [10/2015 - 03/2018] (3 Of 3)
| Callout | Description | Callout | Description |
| *A | w/ Woofer | - | - |
| *1 | FUEL LID LOCK WITH MOTOR ASSEMBLY | *2 | FUEL PUMP CONTROL ECU ASSEMBLY |
| *3 | NO. 2 DECK BOARD REINFORCEMENT | *4 | REAR NO. 1 SPEAKER BRACKET |
| *5 | REAR NO. 3 SPEAKER ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
