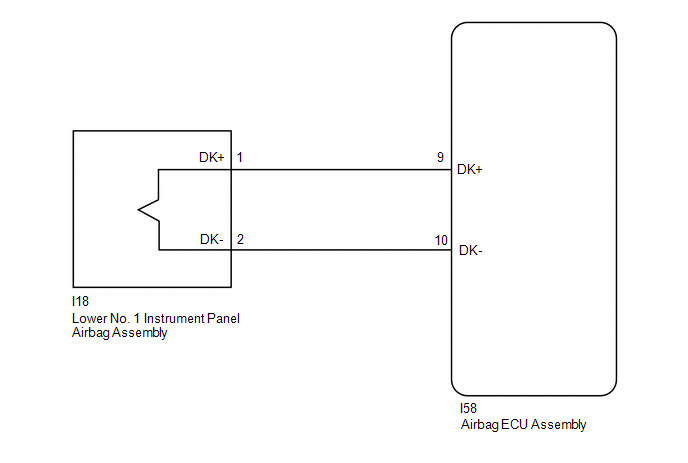

DTC B1860-64: Short in Driver Side Knee Airbag Squib Circuit; DTC B1861-64: Open in Driver Side Knee Airbag Squib Circuit; DTC B1862-64: Short to GND in Driver Side Knee Airbag Squib Circuit; DTC B1863-64: Short to B+ in Driver Side Knee Airbag Squib Circuit [10/2014 - 05/2019]: Wiring Diagram

GTY521067Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
