Components [10/2017 - ]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NEGATIVE AUXILIARY BATTERY TERMINAL | *2 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|

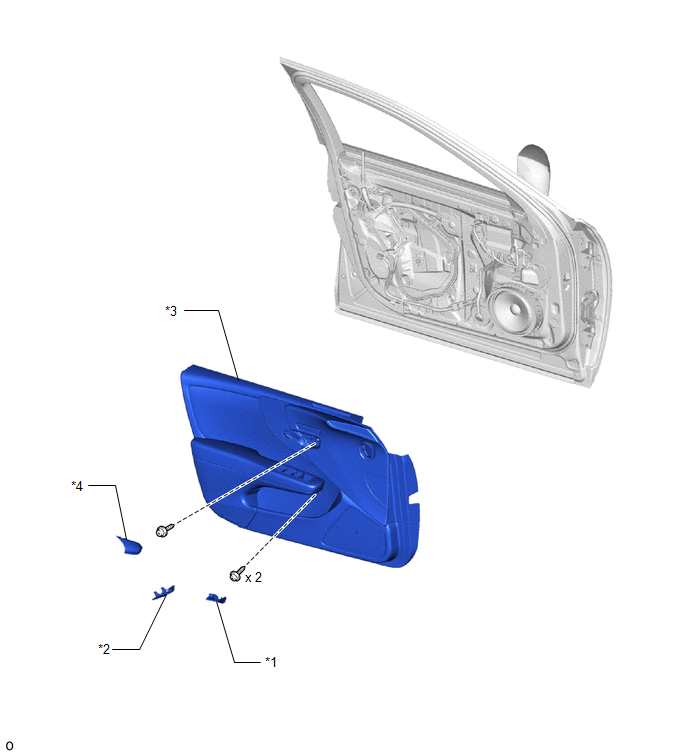

| *1 | FRONT DOOR ARMREST COVER LH | *2 | FRONT DOOR NO. 2 ARMREST COVER LH |
| *3 | FRONT DOOR TRIM BOARD SUB-ASSEMBLY LH | *4 | FRONT DOOR TRIM UPPER COVER LH |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Driver Side | *B | for Front Passenger Side |

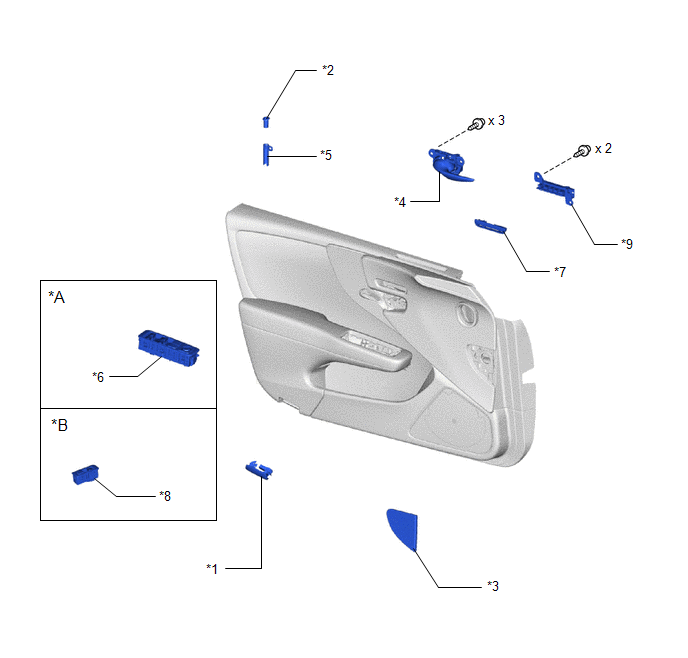

| *1 | COURTESY LIGHT ASSEMBLY | *2 | DOOR LOCK CONTROL KNOB BEZEL LH |
| *3 | FRONT DOOR INNER TRIM COVER LH | *4 | FRONT DOOR INSIDE HANDLE SUB-ASSEMBLY LH |
| *5 | FRONT DOOR LOCK CONTROL KNOB HOLDER LH | *6 | MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY |
| *7 | NO. 2 SWITCH BEZEL | *8 | POWER WINDOW REGULATOR SWITCH ASSEMBLY |
| *9 | SEAT MEMORY SWITCH LH | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for 12 Speakers | *B | for 24 Speakers |

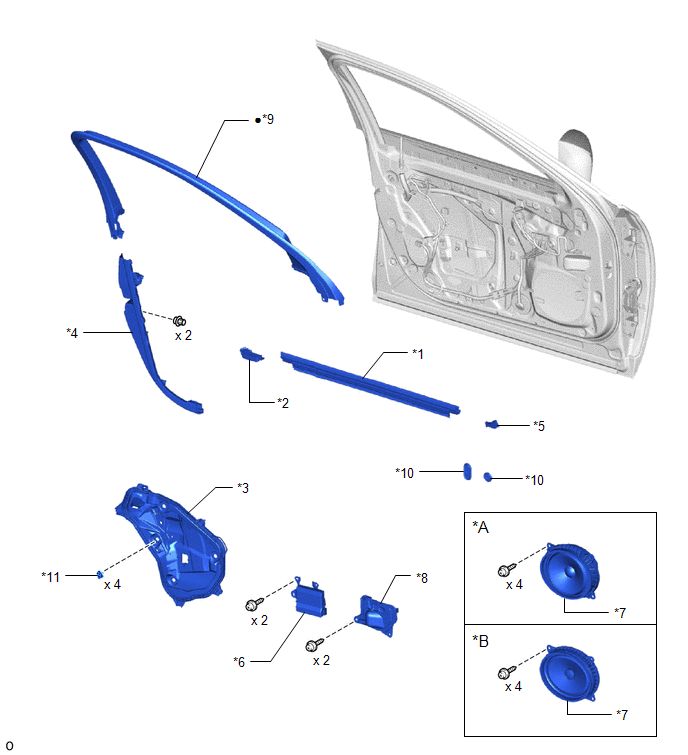

| *1 | FRONT DOOR GLASS INNER WEATHERSTRIP LH | *2 | FRONT DOOR PANEL PROTECTOR LH |
| *3 | FRONT DOOR SERVICE HOLE COVER LH | *4 | FRONT DOOR TRIM COVER LH |
| *5 | FRONT DOOR VENT SEAL LH | *6 | FRONT MULTIPLEX NETWORK DOOR ECU LH |
| *7 | FRONT NO. 1 SPEAKER ASSEMBLY | *8 | OUTER MIRROR INSTALL HOLE COVER LH |
| *9 | UPPER DOOR FRAME GARNISH LH | *10 | PLUG HOLE |
| *11 | SERVICE HOLE COVER CLIP | - | - |
| • | Non-reusable part | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|

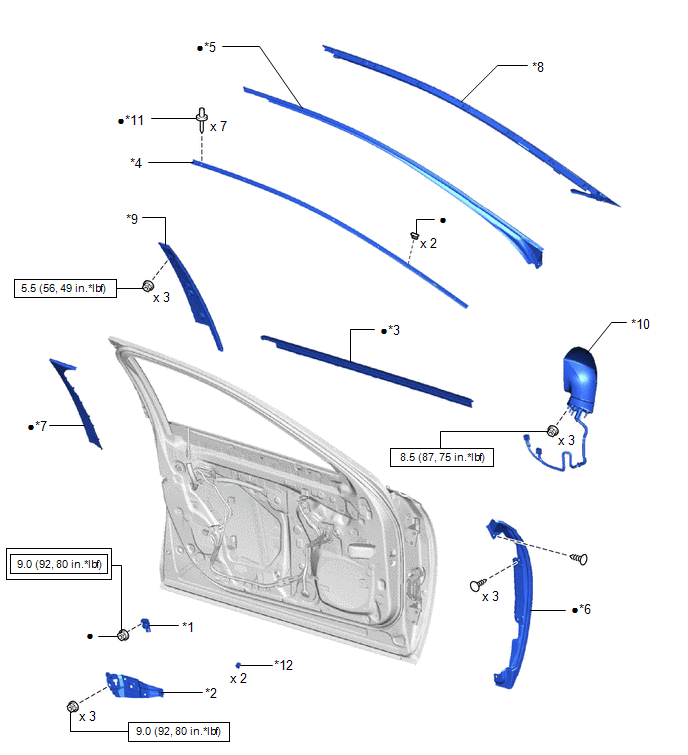

| *1 | DOOR SIDE AIR BAG SENSOR LH | *2 | FRONT DOOR ARMREST SET BRACKET LH |
| *3 | FRONT DOOR BELT MOULDING LH | *4 | FRONT DOOR FRONT WINDOW FRAME MOULDING LH |
| *5 | FRONT DOOR NO. 2 WEATHERSTRIP LH | *6 | FRONT DOOR NO. 3 WEATHERSTRIP LH |
| *7 | FRONT DOOR REAR BELT MOULDING END COVER LH | *8 | FRONT DOOR UPPER WINDOW FRAME MOULDING LH |
| *9 | FRONT DOOR WINDOW FRAME MOULDING LH (CENTER PILLAR SIDE) | *10 | OUTER REAR VIEW MIRROR ASSEMBLY LH |
| *11 | RIVET | *12 | SCREW GROMMET |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part | |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|

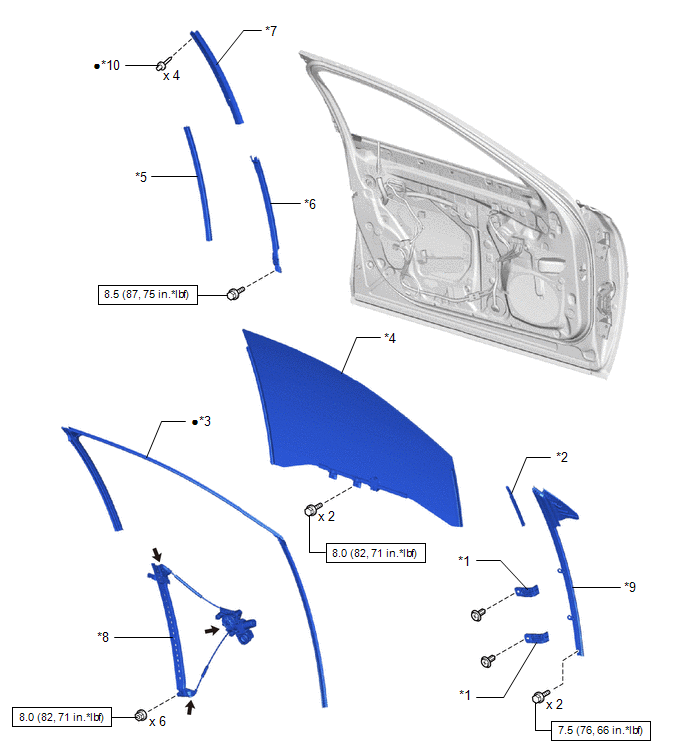

| *1 | DOOR GUIDE PROTECTOR | *2 | FRONT DOOR FRONT GLASS RUN LH |
| *3 | FRONT DOOR GLASS RUN LH | *4 | FRONT DOOR GLASS SUB-ASSEMBLY LH |
| *5 | FRONT DOOR NO. 2 GLASS RUN LH | *6 | FRONT DOOR REAR LOWER FRAME SUB-ASSEMBLY LH |
| *7 | FRONT DOOR REAR WINDOW FRAME LH | *8 | FRONT DOOR WINDOW REGULATOR ASSEMBLY LH |
| *9 | FRONT PILLAR UPPER COVER SUB-ASSEMBLY LH | *10 | RIVET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP grease | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Driver Side | *B | for Front Passenger Side |

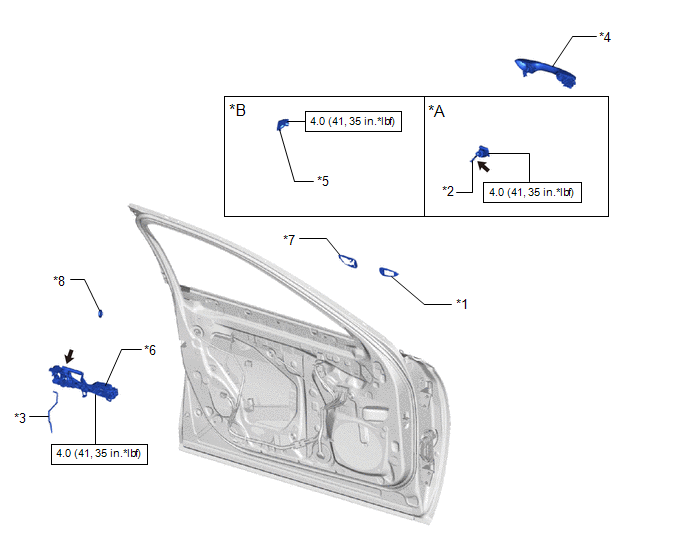

| *1 | FRONT DOOR FRONT OUTSIDE HANDLE PAD | *2 | FRONT DOOR LOCK CYLINDER ASSEMBLY LH |
| *3 | FRONT DOOR LOCK OPEN ROD LH | *4 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH |
| *5 | FRONT DOOR OUTSIDE HANDLE COVER RH | *6 | FRONT DOOR OUTSIDE HANDLE FRAME SUB-ASSEMBLY LH |
| *7 | FRONT DOOR REAR OUTSIDE HANDLE PAD | *8 | PLUG HOLE |
| N.m (kgf/cm, ft.lbf): Specified torque | MP grease |
| Callout | Description | Callout | Description |
|---|---|---|---|

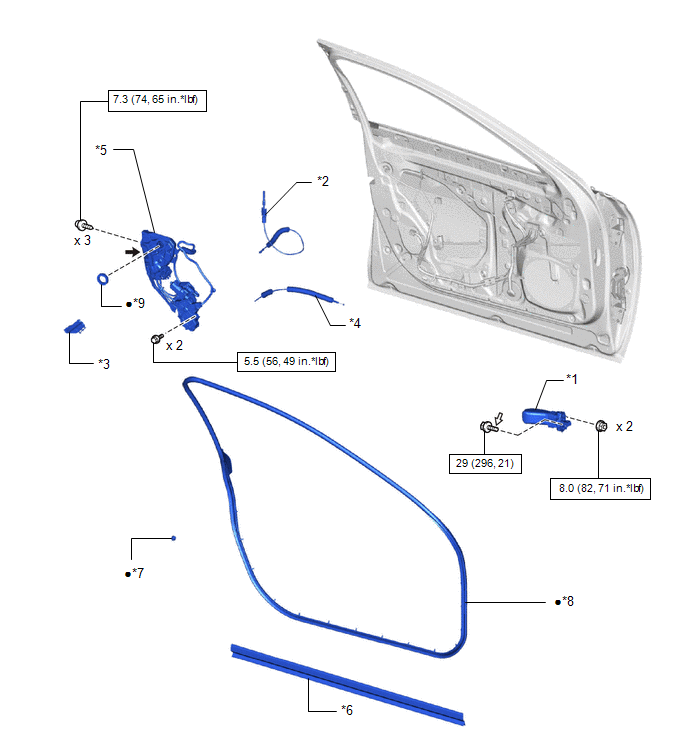

| *1 | FRONT DOOR CHECK ASSEMBLY LH | *2 | FRONT DOOR INSIDE LOCKING CABLE ASSEMBLY LH |
| *3 | FRONT DOOR LOCK COVER SUB-ASSEMBLY LH | *4 | FRONT DOOR LOCK REMOTE CONTROL CABLE ASSEMBLY LH |
| *5 | FRONT DOOR LOCK WITH MOTOR ASSEMBLY LH | *6 | FRONT DOOR NO. 4 WEATHERSTRIP LH |
| *7 | FRONT DOOR PANEL CUSHION | *8 | FRONT DOOR WEATHERSTRIP LH |
| *9 | DOOR LOCK WIRE HARNESS SEAL | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| MP grease | * | Precoated part | |
| Toyota Genuine Adhesive 1324, Three Bond 1324 or equivalent | - | - |
