Components [11/2017 - ]
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2024 Lexus RC 350, 2024 Lexus RC 300, 2023 Lexus RC 350, 2023 Lexus RC 300, and 2022 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

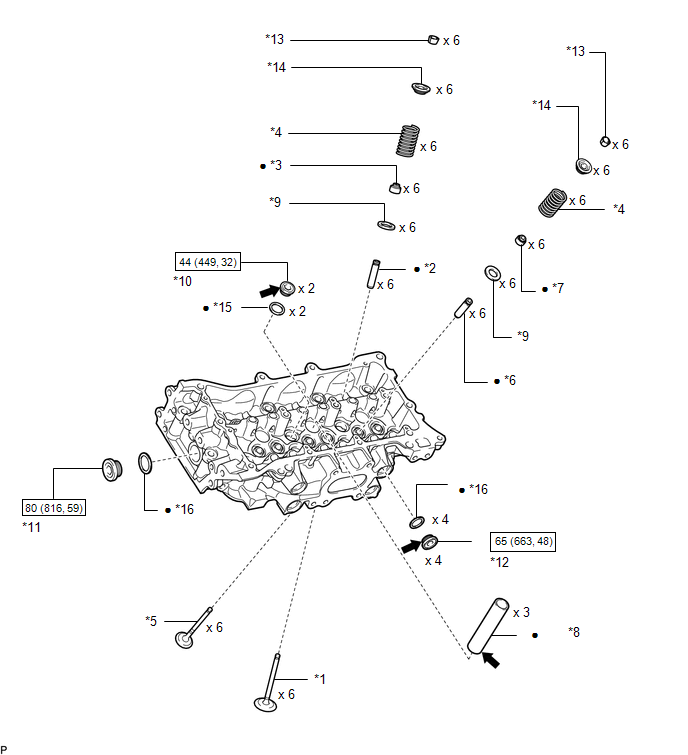

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | INTAKE VALVE | *2 | INTAKE VALVE GUIDE BUSH |
| *3 | INTAKE VALVE STEM OIL SEAL | *4 | INNER COMPRESSION SPRING |
| *5 | EXHAUST VALVE | *6 | EXHAUST VALVE GUIDE BUSH |
| *7 | EXHAUST VALVE STEM OIL SEAL | *8 | SPARK PLUG TUBE |
| *9 | VALVE SPRING SEAT | *10 | NO. 1 STRAIGHT SCREW PLUG |
| *11 | NO. 2 STRAIGHT SCREW PLUG | *12 | NO. 3 STRAIGHT SCREW PLUG |
| *13 | VALVE SPRING RETAINER LOCK | *14 | VALVE SPRING RETAINER |
| *15 | WATER HOLE GASKET | *16 | CYLINDER HEAD SCREW PLUG GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |

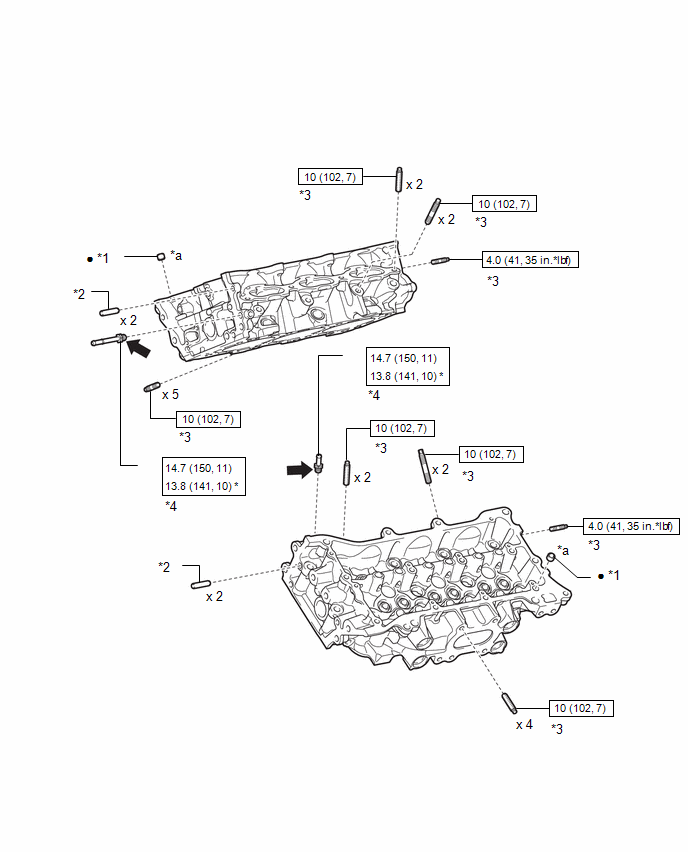

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | RING PIN | *2 | STRAIGHT PIN |
| *3 | STUD BOLT | *4 | UNION |
| *a | w/ Ring Pin: x 4 w/o Ring Pin: x 2 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with Union Nut Wrench | |
| • | Non-reusable part | Adhesive 1324 | |
| * | Precoated part | - | - |
