Components [11/2017 - ]
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2024 Lexus RC 350, 2024 Lexus RC 300, 2023 Lexus RC 350, 2023 Lexus RC 300, and 2022 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

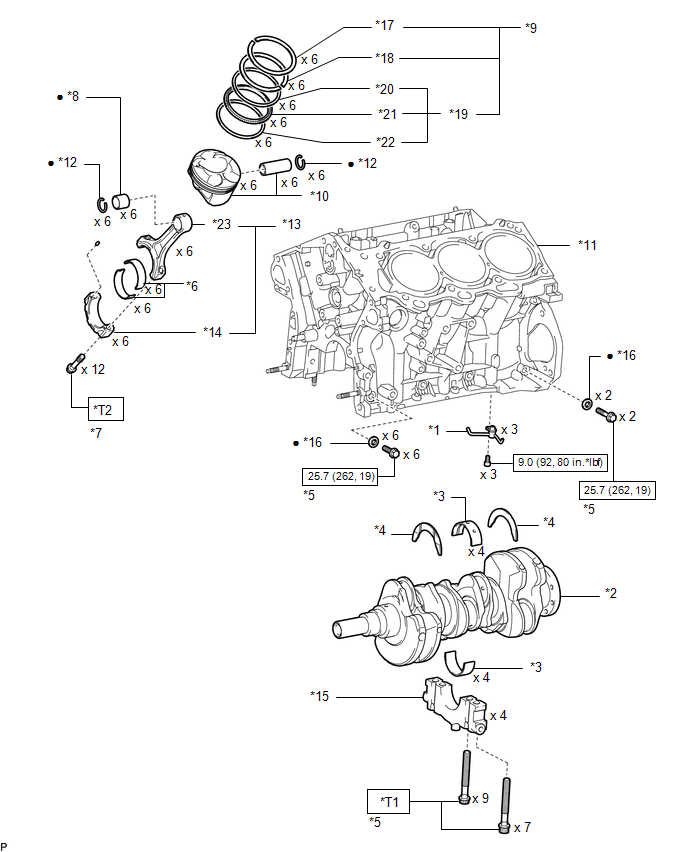

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 OIL NOZZLE SUB-ASSEMBLY | *2 | CRANKSHAFT |
| *3 | CRANKSHAFT BEARING | *4 | CRANKSHAFT THRUST WASHER SET |
| *5 | CRANKSHAFT BEARING CAP BOLT | *6 | CONNECTING ROD BEARING |
| *7 | CONNECTING ROD BOLT | *8 | CONNECTING ROD SMALL END BUSH |
| *9 | PISTON RING SET | *10 | PISTON |
| *11 | CYLINDER BLOCK SUB-ASSEMBLY | *12 | PISTON PIN HOLE SNAP RING |
| *13 | CONNECTING ROD SUB-ASSEMBLY | *14 | CONNECTING ROD CAP |
| *15 | CRANKSHAFT BEARING CAP | *16 | SEAL WASHER |
| *17 | NO. 1 COMPRESSION RING | *18 | NO. 2 COMPRESSION RING |
| *19 | OIL RING | *20 | UPPER SIDE RAIL |
| *21 | OIL RING EXPANDER | *22 | LOWER SIDE RAIL |
| *23 | CONNECTING ROD | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 61 (622, 45) 2nd: Turn 90° |
*T2 | 1st: 24.5 (250, 18) 2nd: Turn 90° |

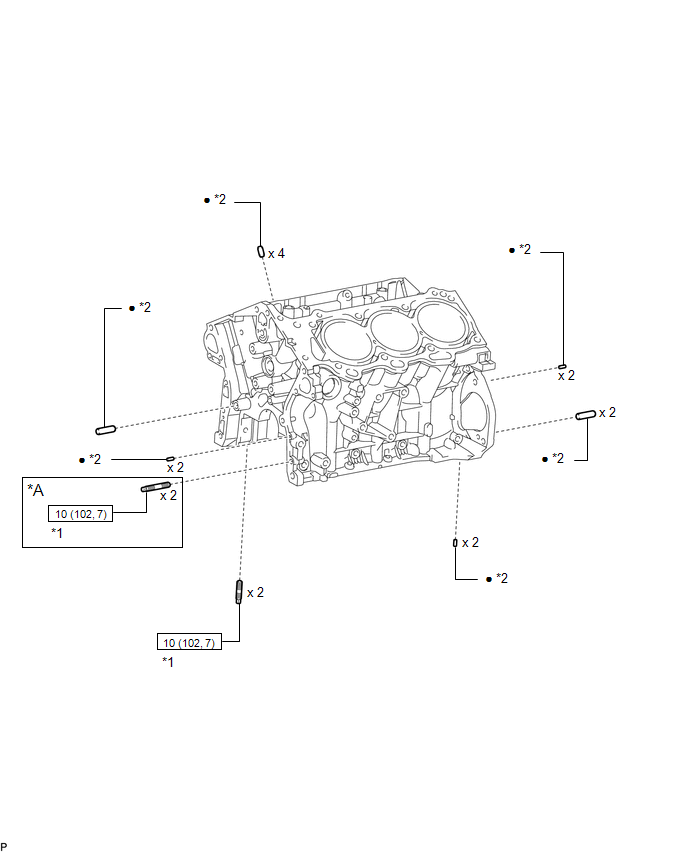

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Stud Bolt | - | - |
| *1 | STUD BOLT | *2 | STRAIGHT PIN |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
