Parts Location [11/2017 - ]: Illustration

WARNING: This page does not describe the selected car, but rather 7 other vehicles, including the 2024 Lexus RC 350, 2023 Lexus RC 350, 2022 Lexus RC 350, 2021 Lexus RC 350, and 2020 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.
GTY830233Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 ECM *2 NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY
- EFI-MAIN FUSE
- ETCS FUSE
- ST NO. 1 RELAY

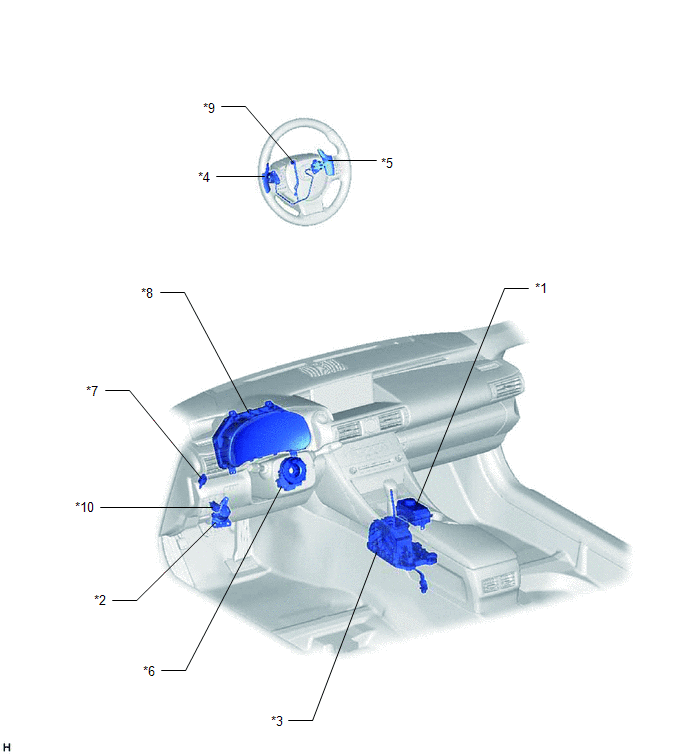

GTY826351Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 - SPORT MODE SWITCH
- NORMAL MODE SWITCH
- SNOW MODE SWITCH
COMBINATION SWITCH ASSEMBLY
*2 KICK DOWN SWITCH ASSEMBLY
*3 - TRANSMISSION CONTROL SWITCH
TRANSMISSION FLOOR SHIFT ASSEMBLY
*4 (TRANSMISSION SHIFT SWITCH ASSEMBLY)
SHIFT PADDLE SWITCH LH
*5 (TRANSMISSION SHIFT SWITCH ASSEMBLY)
SHIFT PADDLE SWITCH RH
*6 SPIRAL CABLE SUB-ASSEMBLY
*7 STOP LIGHT SWITCH ASSEMBLY *8 COMBINATION METER ASSEMBLY
*9 NO. 1 SWITCH WIRE *10 DLC3


GTY498046Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 PARK/NEUTRAL POSITION SWITCH ASSEMBLY *2 ATF TEMPERATURE SENSOR
(TRANSMISSION WIRE)
*3 TRANSMISSION REVOLUTION SENSOR (NT) *4 TRANSMISSION REVOLUTION SENSOR (NC3)
*5 TRANSMISSION REVOLUTION SENSOR (SP2) *6 SHIFT SOLENOID VALVE SR
*7 SHIFT SOLENOID VALVE SLT *8 SHIFT SOLENOID VALVE SLU
*9 OIL PRESSURE SWITCH *10 SHIFT SOLENOID VALVE SL1
*11 SHIFT SOLENOID VALVE SL5 *12 SHIFT SOLENOID VALVE SL4
*13 SHIFT SOLENOID VALVE SL3 *14 SHIFT SOLENOID VALVE SL
*15 SHIFT SOLENOID VALVE SL2 *16 TRANSMISSION WIRE
