Components [09/2014 - ]
WARNING: This page does not describe the selected car, but rather 19 other vehicles, including the 2024 Lexus RC 350, 2024 Lexus RC 300, 2023 Lexus RC 350, 2023 Lexus RC 300, and 2022 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

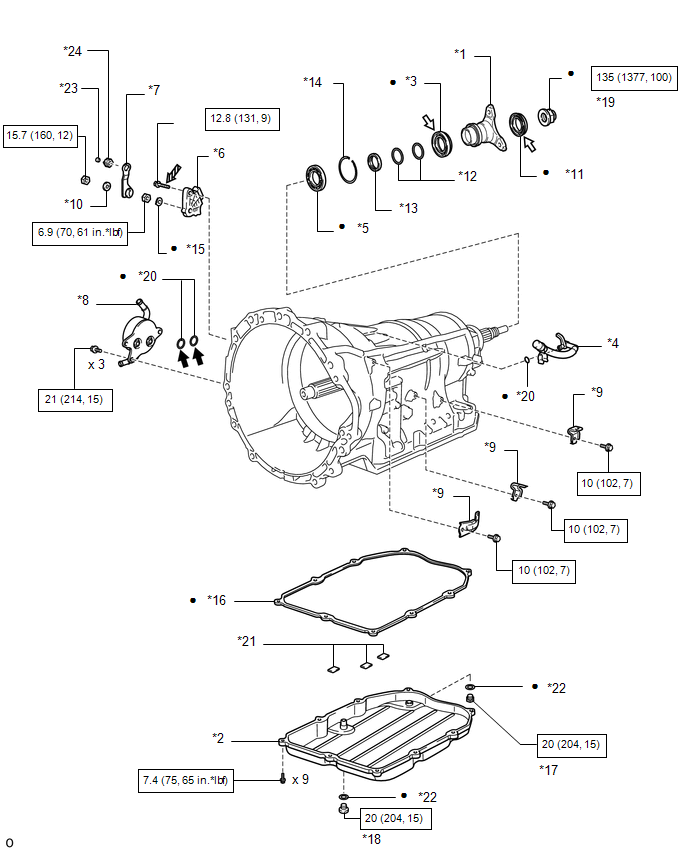

Fig 1: Automatic Transmission Unit (For 2GR) Replacement Components With Torque Specifications (1 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AUTOMATIC TRANSMISSION FLANGE YOKE ASSEMBLY | *2 | AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY |
| *3 | AUTOMATIC TRANSMISSION REAR OIL SEAL | *4 | BREATHER PLUG HOSE |
| *5 | OUTPUT SHAFT REAR RADIAL BALL BEARING | *6 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
| *7 | TRANSMISSION CONTROL SHAFT LEVER RH | *8 | TRANSMISSION OIL COOLER |
| *9 | WIRE HARNESS CLAMP BRACKET | *10 | SPRING WASHER |
| *11 | OIL SEAL | *12 | REAR NO. 1 OUTPUT SHAFT BEARING SPACER |
| *13 | REAR COVER SLEEVE | *14 | SNAP RING |
| *15 | LOCK WASHER | *16 | AUTOMATIC TRANSMISSION OIL PAN GASKET |
| *17 | DRAIN PLUG | *18 | OVERFLOW PLUG |
| *19 | LOCK NUT | *20 | O-RING |
| *21 | TRANSMISSION OIL CLEANER MAGNET | *22 | GASKET |
| *23 | MANUALl VALVE LEVER SHAFT SPACER | *24 | GROMMET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| ATF WS | MP grease | ||
| Adhesive 1344 | * | Precoated part |

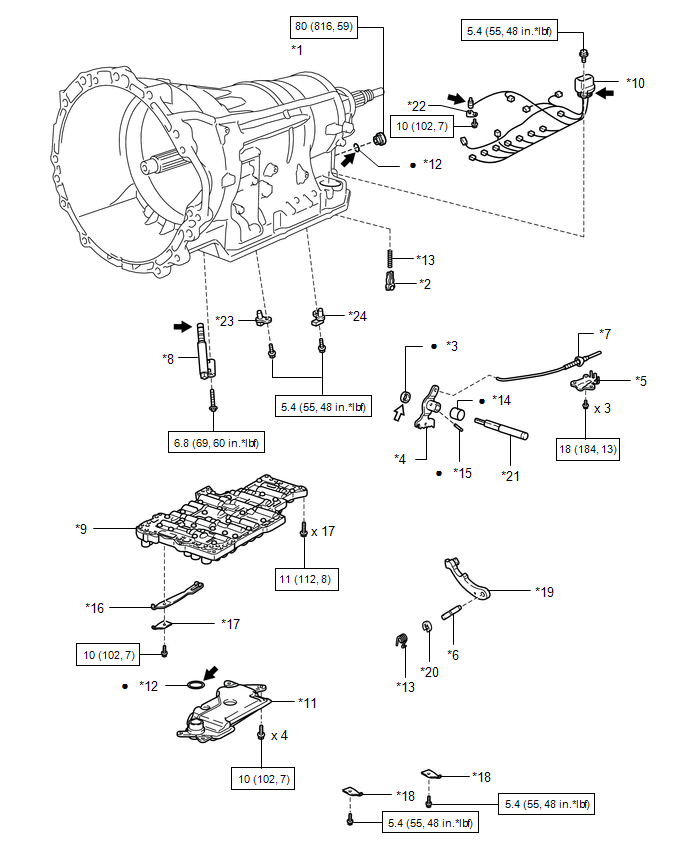

Fig 2: Automatic Transmission Unit (For 2GR) Replacement Components With Torque Specifications (2 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | AUTOMATIC TRANSMISSION CASE PLUG | *2 | CHECK BALL BODY |
| *3 | MANUAL VALVE LEVER SHAFT OIL SEAL | *4 | MANUAL VALVE LEVER SUB-ASSEMBLY |
| *5 | PARKING LOCK PAWL BRACKET | *6 | PARKING LOCK PAWL SHAFT |
| *7 | PARKING LOCK ROD SUB-ASSEMBLY | *8 | TRANSMISSION REVOLUTION SENSOR (NT) |
| *9 | TRANSMISSION VALVE BODY ASSEMBLY | *10 | TRANSMISSION WIRE |
| *11 | VALVE BODY OIL STRAINER ASSEMBLY | *12 | O-RING |
| *13 | SPRING | *14 | SPACER |
| *15 | SPRING PIN | *16 | DETENT SPRING |
| *17 | DETENT SPRING COVER | *18 | VALVE BODY WIRE HARNESS CLAMP |
| *19 | PARKING LOCK PAWL | *20 | E-RING |
| *21 | MANUAL VALVE LEVER SHAFT | *22 | LOCK PLATE |
| *23 | TRANSMISSION REVOLUTION SENSOR (NC3) | *24 | TRANSMISSION REVOLUTION SENSOR (SP2) |
| N.m (kgf/cm, ft*lbf): Specified torque | • | Non-reusable part | |
| ATF WS | MP grease |

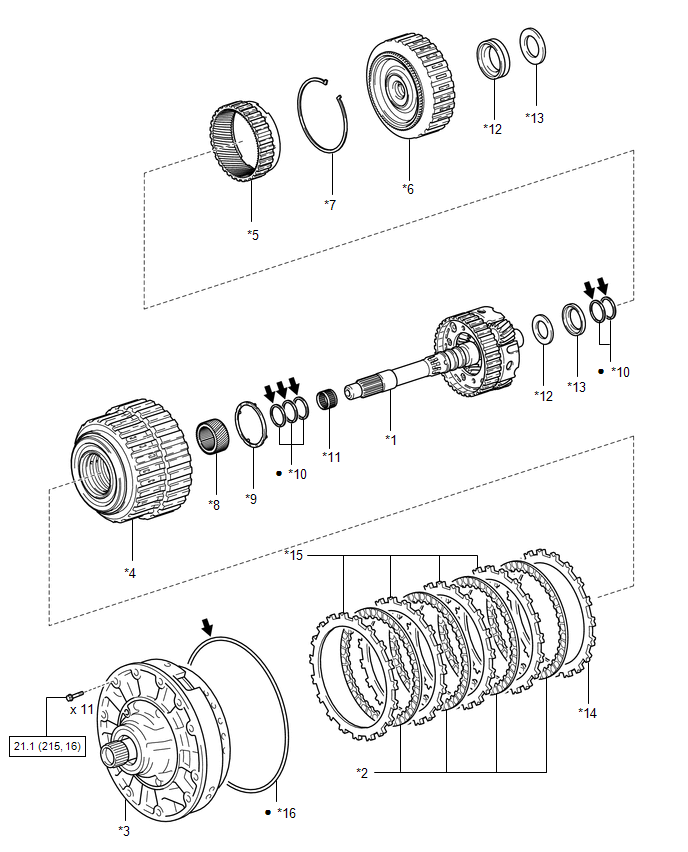

Fig 3: Automatic Transmission Unit (For 2GR) Replacement Components With Torque Specifications (3 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT PLANETARY GEAR ASSEMBLY | *2 | NO. 1 BRAKE DISC |
| *3 | OIL PUMP ASSEMBLY | *4 | OVERDRIVE AND REVERSE MULTIPLE DISC CLUTCH ASSEMBLY |
| *5 | FRONT PLANETARY RING GEAR | *6 | FORWARD MULTIPLE DISC CLUTCH ASSEMBLY |
| *7 | SNAP RING | *8 | PLANETARY SUN GEAR |
| *9 | PLANETARY CARRIER THRUST WASHER | *10 | FRONT PLANETARY GEAR SHAFT SNAP RING |
| *11 | FRONT PLANETARY GEAR THRUST NEEDLE ROLLER BEARING | *12 | THRUST NEEDLE ROLLER BEARING |
| *13 | THRUST BEARING RACE | *14 | NO. 1 BRAKE FLANGE |
| *15 | NO. 1 BRAKE PLATE | *16 | OIL PUMP O-RING |
| N.m (kgf/cm, ft*lbf): Specified torque | • | Non-reusable part | |
| ATF WS | - | - |

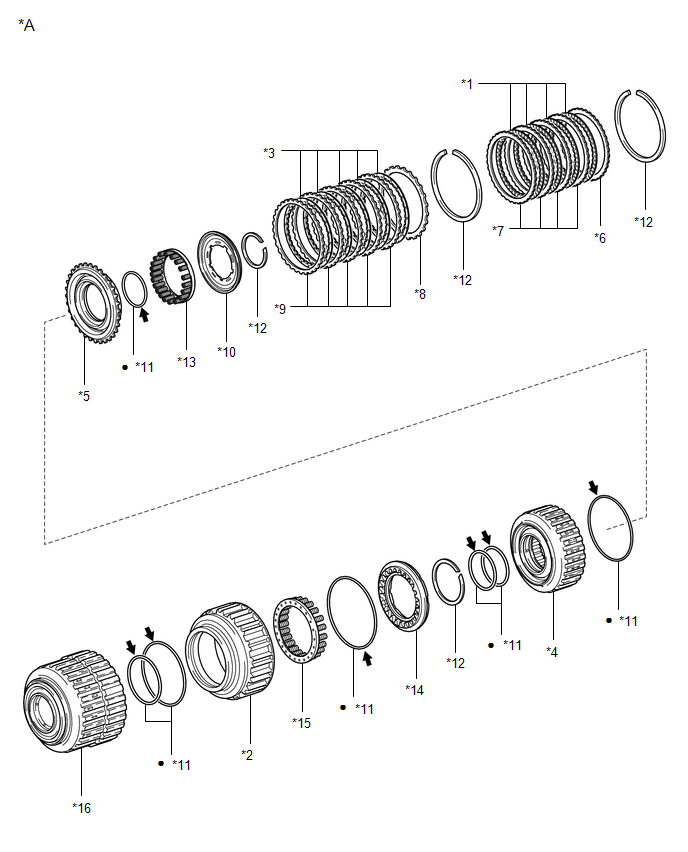

Fig 4: Automatic Transmission Unit (For 2GR) Replacement Components With Torque Specifications (4 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | OVERDRIVE AND REVERSE MULTIPLE DISC CLUTCH ASSEMBLY | - | - |
| *1 | NO. 3 CLUTCH DISC | *2 | OVERDRIVE DIRECT CLUTCH PISTON SUB-ASSEMBLY |
| *3 | REVERSE CLUTCH DISC | *4 | REVERSE CLUTCH DRUM SUB-ASSEMBLY |
| *5 | REVERSE CLUTCH PISTON | *6 | NO. 3 CLUTCH FLANGE |
| *7 | NO. 3 CLUTCH PLATE | *8 | REVERSE CLUTCH FLANGE |
| *9 | REVERSE CLUTCH PLATE | *10 | REVERSE CLUTCH BALANCER |
| *11 | O-RING | *12 | SNAP RING |
| *13 | REVERSE CLUTCH RETURN SPRING SUB-ASSEMBLY | *14 | NO. 3 CLUTCH BALANCER |
| *15 | OVERDRIVE CLUTCH RETURN SPRING SUB-ASSEMBLY | *16 | OVERDRIVE DIRECT CLUTCH DRUM SUB-ASSEMBLY |
| • | Non-reusable part | ATF WS |

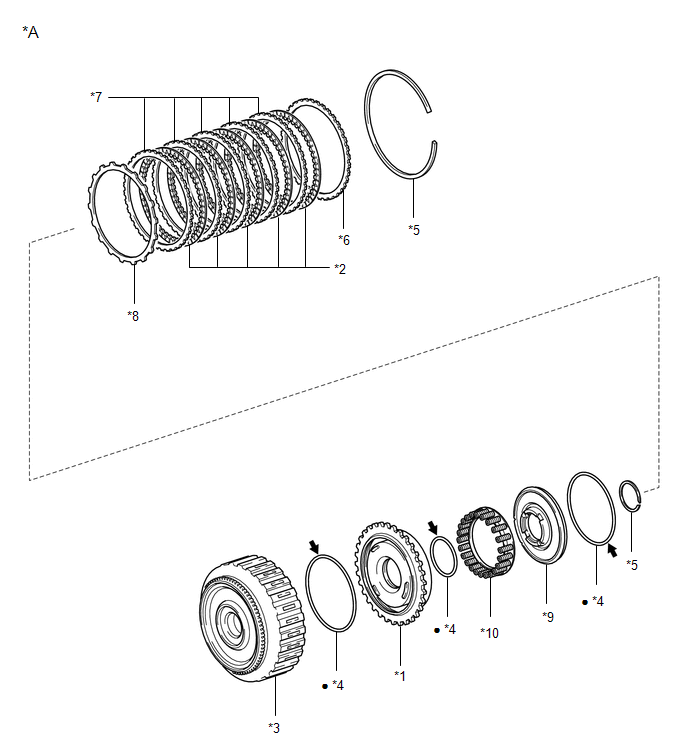

Fig 5: Automatic Transmission Unit (For 2GR) Replacement Components With Torque Specifications (5 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | FORWARD MULTIPLE DISC CLUTCH ASSEMBLY | - | - |
| *1 | FORWARD CLUTCH PISTON | *2 | FORWARD MULTIPLE CLUTCH DISC |
| *3 | FORWARD CLUTCH DRUM SUB-ASSEMBLY | *4 | O-RING |
| *5 | SNAP RING | *6 | FORWARD CLUTCH FLANGE |
| *7 | FORWARD MULTIPLE DISC CLUTCH PLATE | *8 | CLUTCH CUSHION PLATE |
| *9 | NO. 1 CLUTCH BALANCER | *10 | FORWARD CLUTCH RETURN SPRING SUB-ASSEMBLY |
| • | Non-reusable part | ATF WS |

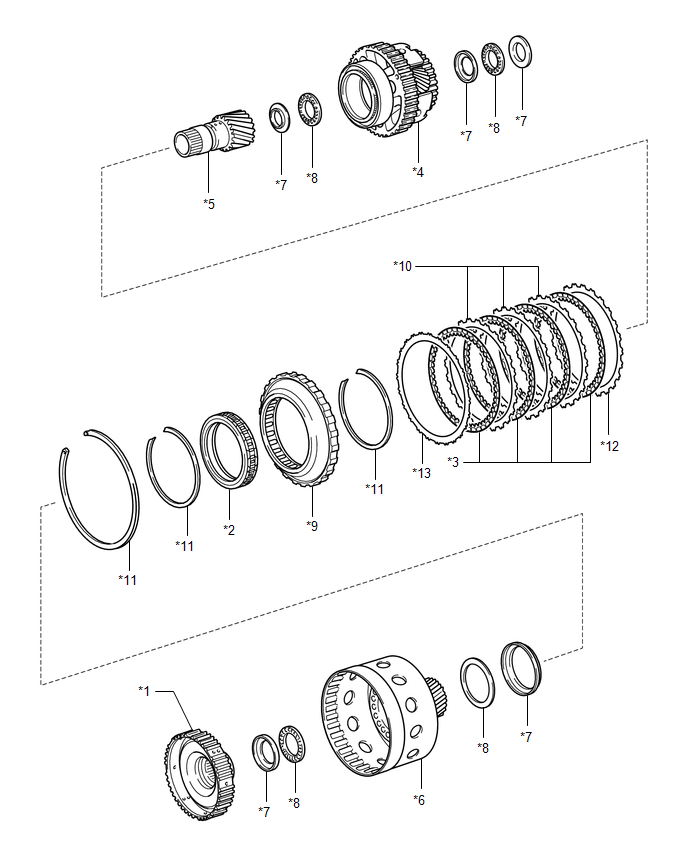

Fig 6: Automatic Transmission Unit (For 2GR) Replacement Components With Torque Specifications (6 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | MULTIPLE DISC CLUTCH HUB | *2 | NO. 1 ONE-WAY CLUTCH |
| *3 | NO. 2 BRAKE DISC | *4 | REAR PLANETARY GEAR ASSEMBLY |
| *5 | REAR PLANETARY SUN GEAR SUB-ASSEMBLY | *6 | SUN GEAR INPUT DRUM SUB-ASSEMBLY |
| *7 | THRUST BEARING RACE | *8 | THRUST NEEDLE ROLLER BEARING |
| *9 | ONE-WAY CLUTCH OUTER RACE | *10 | NO. 2 BRAKE PLATE |
| *11 | SNAP RING | *12 | NO. 2 BRAKE FLANGE |
| *13 | BRAKE PLATE | - | - |
Fig 7: Automatic Transmission Unit (For 2GR) Replacement Components With Torque Specifications (7 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | BRAKE PLATE STOPPER SPRING | *2 | MULTIPLE DISC CLUTCH ASSEMBLY |
| *3 | NO. 2 BRAKE PISTON | *4 | REAR PLANETARY RING GEAR |
| *5 | 2ND BRAKE PISTON RETURN SPRING SUB-ASSEMBLY | *6 | SNAP RING |
| *7 | THRUST NEEDLE ROLLER BEARING | *8 | THRUST BEARING RACE |
| *9 | OUTPUT SHAFT SUB-ASSEMBLY | *10 | OIL SEAL RING |
| *11 | AUTOMATIC TRANSMISSION CASE SUB-ASSEMBLY | *12 | O-RING |
| • | Non-reusable part | ATF WS |

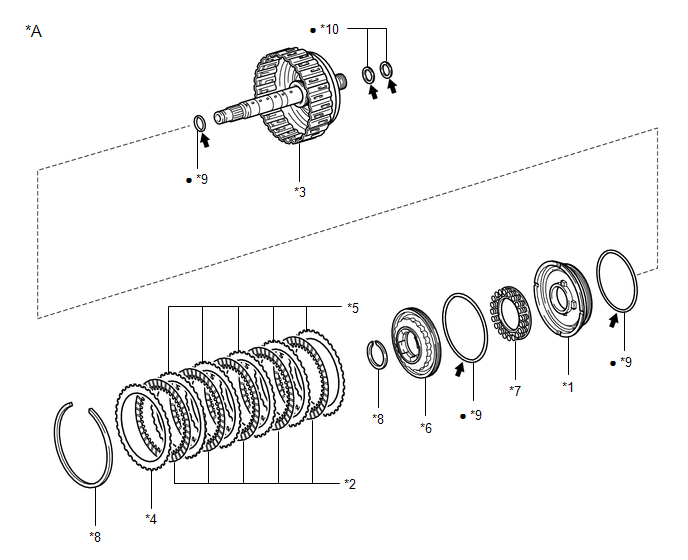

Fig 8: Automatic Transmission Unit (For 2GR) Replacement Components With Torque Specifications (8 Of 8)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | MULTIPLE DISC CLUTCH ASSEMBLY | - | - |
| *1 | DIRECT CLUTCH PISTON | *2 | NO. 2 CLUTCH DISC |
| *3 | DIRECT CLUTCH DRUM SUB-ASSEMBLY | *4 | NO. 2 CLUTCH FLANGE |
| *5 | NO. 2 CLUTCH PLATE | *6 | NO. 2 CLUTCH BALANCER |
| *7 | DIRECT CLUTCH RETURN SPRING SUB-ASSEMBLY | *8 | SNAP RING |
| *9 | O-RING | *10 | OIL SEAL RING |
| • | Non-reusable part | ATF WS |
