Parts Location [09/2020 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2024 Lexus RC 350, 2024 Lexus RC 300, 2023 Lexus RC 350, 2023 Lexus RC 300, and 2022 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

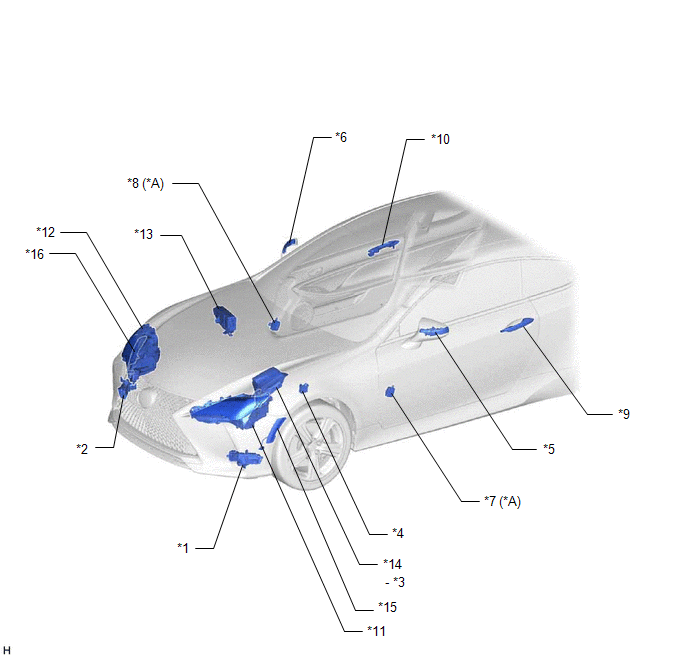

| *A | w/ Seat Position Memory | - | - |
| *1 | CORNERING LIGHT ASSEMBLY LH | *2 | CORNERING LIGHT ASSEMBLY RH |
| *3 | SEMICONDUCTOR PWR INTEGRATION ECU | *4 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
| *5 | SIDE TURN SIGNAL LIGHT ASSEMBLY LH | *6 | SIDE TURN SIGNAL LIGHT ASSEMBLY RH |
| *7 | OUTER MIRROR CONTROL ECU ASSEMBLY LH | *8 | OUTER MIRROR CONTROL ECU ASSEMBLY RH |
| *9 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY LH | *10 | FRONT DOOR OUTSIDE HANDLE ASSEMBLY RH |
| *11 | HEADLIGHT ASSEMBLY LH - NO. 1 HEADLIGHT ECU SUB-ASSEMBLY LH - HEADLIGHT UNIT LH |
*12 | HEADLIGHT ASSEMBLY RH - NO. 1 HEADLIGHT ECU SUB-ASSEMBLY RH - HEADLIGHT UNIT RH |
| *13 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - H-LP LH RELAY - H-LP RH RELAY - P/I-B FUSE - J/B LH-AM FUSE - H-LP MAIN LH FUSE - H-LP MAIN RH FUSE - MPX-B NO. 1 FUSE |
*14 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - STOP FUSE |
| *15 | FRONT MARKER LIGHT ASSEMBLY LH | *16 | FRONT MARKER LIGHT ASSEMBLY RH |

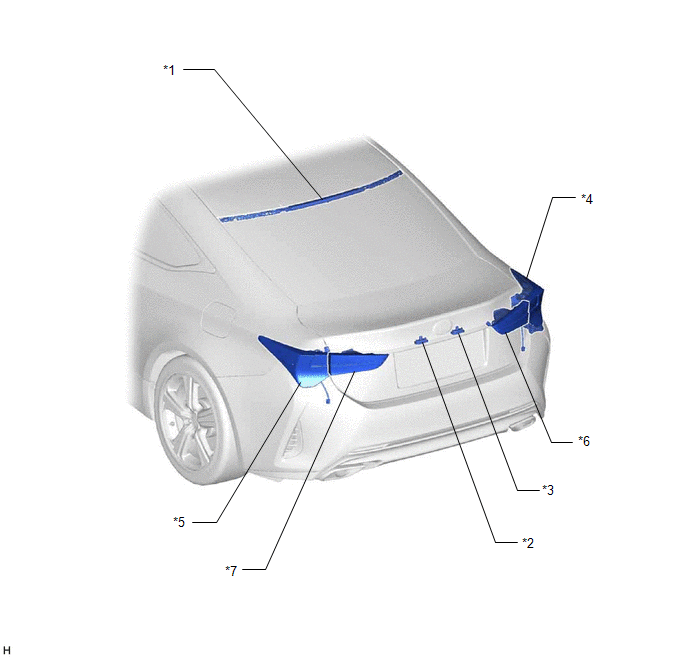

| *1 | CENTER STOP LIGHT ASSEMBLY | *2 | LICENSE PLATE LIGHT ASSEMBLY LH |
| *3 | LICENSE PLATE LIGHT ASSEMBLY RH | *4 | REAR COMBINATION LIGHT ASSEMBLY RH - REAR COMBINATION LIGHT LENS AND BODY RH - REAR COMBINATION LIGHT SOCKET AND WIRE RH |
| *5 | REAR COMBINATION LIGHT ASSEMBLY LH - REAR COMBINATION LIGHT LENS AND BODY LH - REAR COMBINATION LIGHT SOCKET AND WIRE LH |
*6 | REAR LIGHT ASSEMBLY RH - REAR LIGHT LENS AND BODY RH - REAR LIGHT SOCKET AND WIRE RH |
| *7 | REAR LIGHT ASSEMBLY LH - REAR LIGHT LENS AND BODY LH - REAR LIGHT SOCKET AND WIRE LH |
- | - |

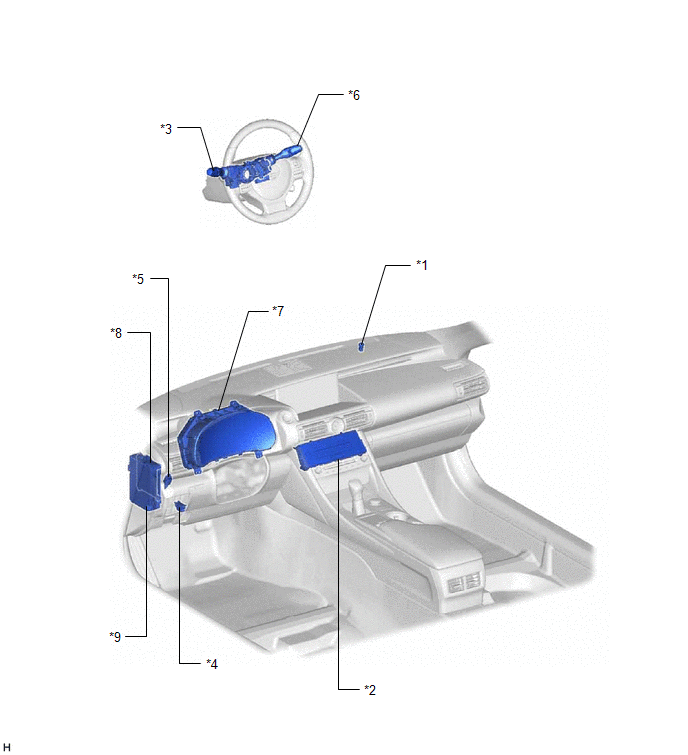

| *1 | AUTOMATIC LIGHT CONTROL SENSOR | *2 | HAZARD WARNING SIGNAL SWITCH (AIR CONDITIONING CONTROL ASSEMBLY) |
| *3 | HEADLIGHT DIMMER SWITCH ASSEMBLY | *4 | DLC3 |
| *5 | STOP LIGHT SWITCH ASSEMBLY | *6 | WINDSHIELD WIPER SWITCH ASSEMBLY |
| *7 | COMBINATION METER ASSEMBLY | *8 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *9 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - TAIL RELAY - BKUP LP RELAY - TAIL FUSE - ECU-B FUSE - BKUP LP FUSE - ECU-IG1 NO. 2 FUSE - IG1 NO. 3 FUSE - HAZ FUSE - METER FUSE |
- | - |
