Components [11/2017 - ]

WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2024 Lexus RC 350, 2024 Lexus RC 300, 2023 Lexus RC 350, 2023 Lexus RC 300, and 2022 Lexus RC 350. However, it is still accessible from the selected car via links, so may be relevant.

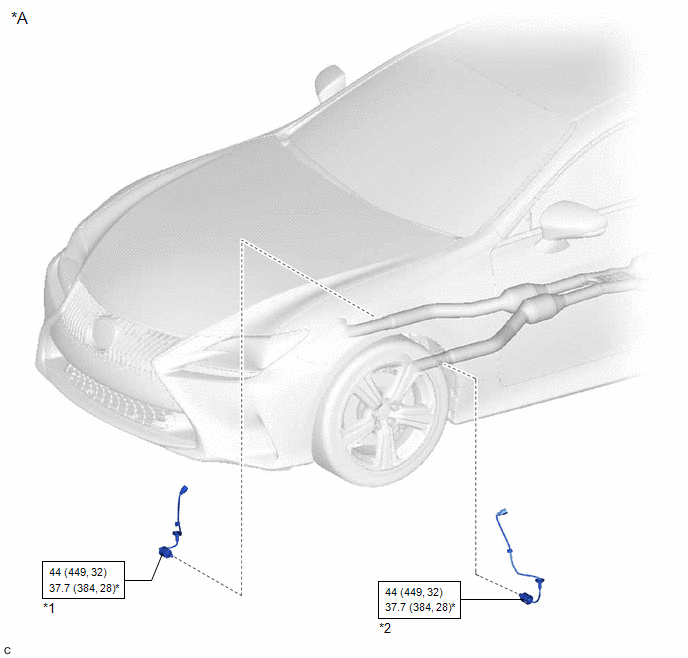

Fig 1: Heated Oxygen Sensor Replacement Components With Torque Specifications (1 Of 2)
GTY776245Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Callout Description Callout Description
*A for 2WD - -
*1 HEATED OXYGEN SENSOR (for Bank 1) *2 HEATED OXYGEN SENSOR (for Bank 2)
N.m (kgf/cm, ft.lbf): Specified torque * For use with SST

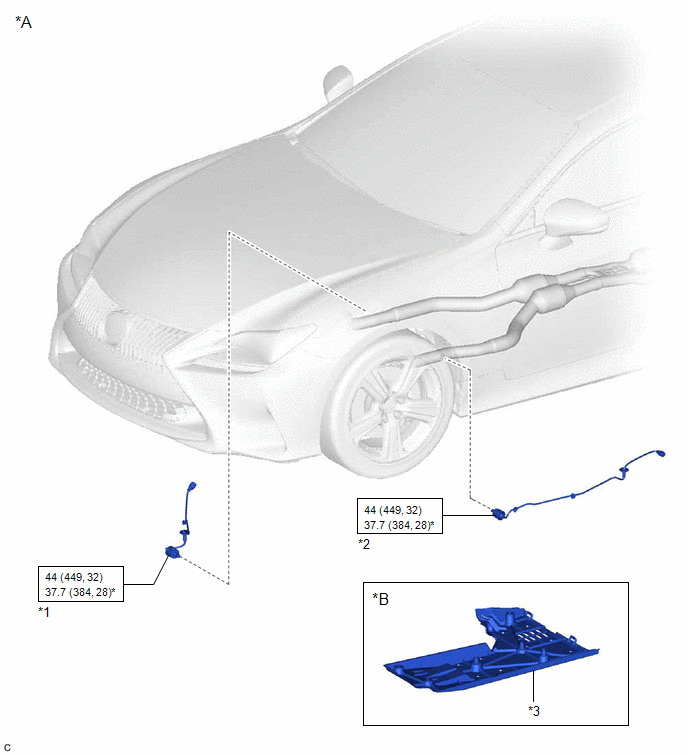

Fig 2: Heated Oxygen Sensor Replacement Components With Torque Specifications (2 Of 2)
GTY821097Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
Callout Description Callout Description
*A for AWD *B w/ Front Floor Cover LH
*1 HEATED OXYGEN SENSOR (for Bank 1) *2 HEATED OXYGEN SENSOR (for Bank 2)
*3 FRONT FLOOR COVER LH - -
N.m (kgf/cm, ft.lbf): Specified torque * For use with SST
