Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

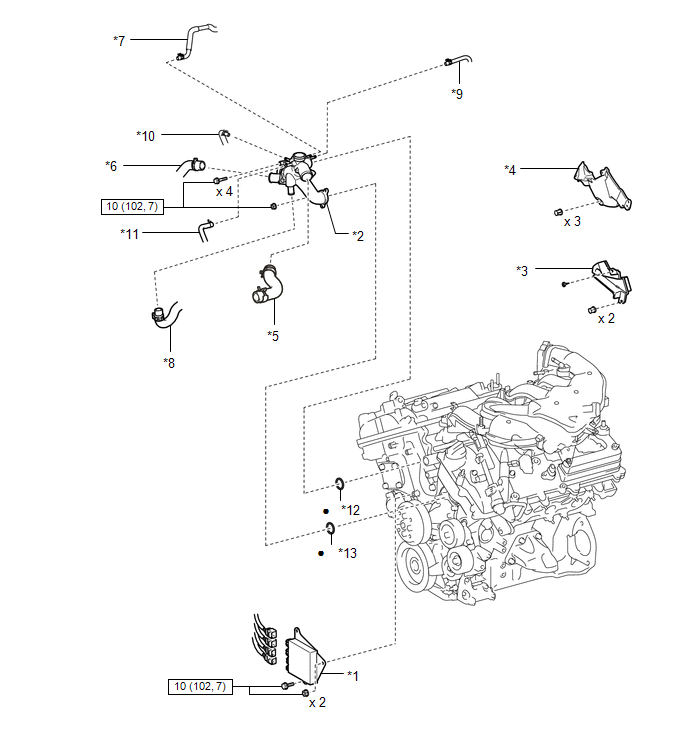

| *1 | INJECTOR DRIVER | *2 | WATER INLET |
| *3 | NO. 1 ENGINE COVER | *4 | NO. 2 ENGINE COVER |
| *5 | NO. 1 RADIATOR HOSE | *6 | NO. 2 RADIATOR HOSE |
| *7 | NO. 2 WATER BY-PASS HOSE | *8 | NO. 3 WATER BY-PASS HOSE |
| *9 | NO. 4 WATER BY-PASS HOSE | *10 | NO. 6 WATER BY-PASS HOSE |
| *11 | RADIATOR RESERVE TANK HOSE | *12 | WATER OUTLET PIPE O-RING |
| *13 | NO. 1 WATER INLET HOUSING GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

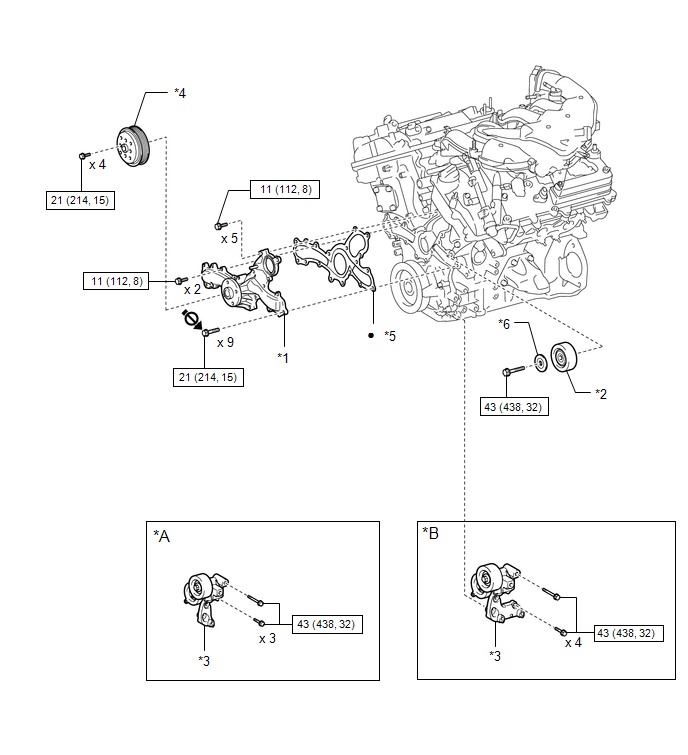

| *A | for AWD | *B | for 2WD |
| *1 | ENGINE WATER PUMP ASSEMBLY | *2 | NO. 2 IDLER PULLEY SUB-ASSEMBLY |
| *3 | V-RIBBED BELT TENSIONER ASSEMBLY | *4 | WATER PUMP PULLEY |
| *5 | WATER PUMP GASKET | *6 | NO. 2 IDLER PULLEY COVER PLATE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| * | Precoated part | Do not apply lubricants (to the threaded parts) |
