Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

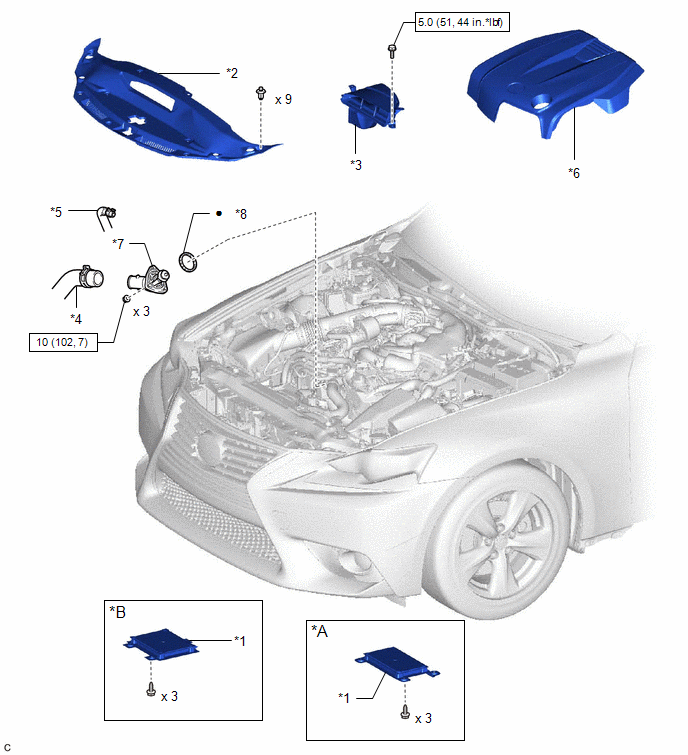

| *A | for AWD | *B | for 2WD |
| *1 | CENTER NO. 4 ENGINE UNDER COVER | *2 | COOL AIR INTAKE DUCT SEAL |
| *3 | INLET NO. 1 AIR CLEANER | *4 | NO. 2 RADIATOR HOSE |
| *5 | NO. 6 WATER BY-PASS HOSE | *6 | V-BANK COVER SUB-ASSEMBLY |
| *7 | WATER INLET WITH THERMOSTAT SUB-ASSEMBLY | *8 | GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
