Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

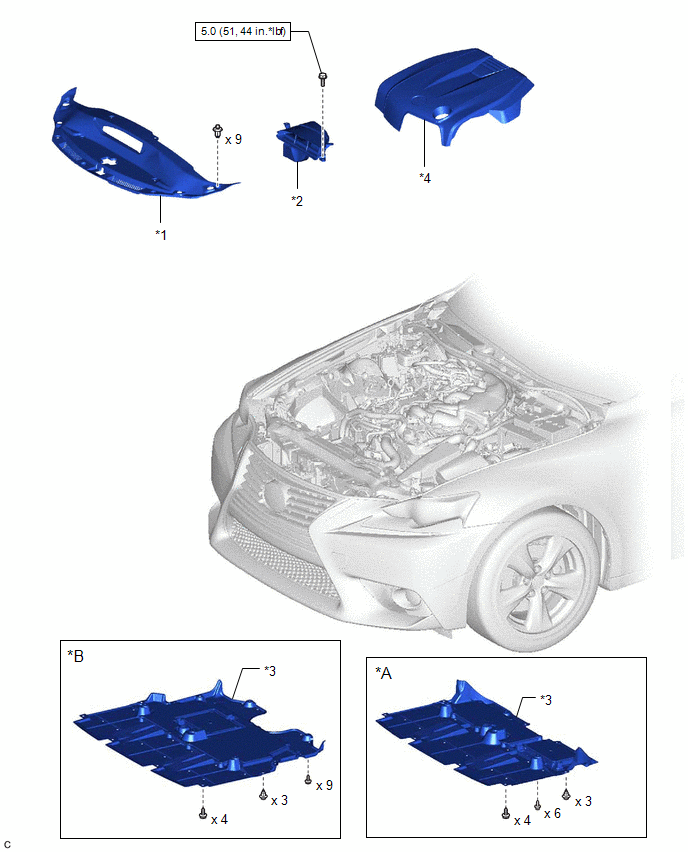

| *A | for AWD | *B | for 2WD |
| *1 | COOL AIR INTAKE DUCT SEAL | *2 | INLET NO. 1 AIR CLEANER |
| *3 | ENGINE UNDER COVER | *4 | V-BANK COVER SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

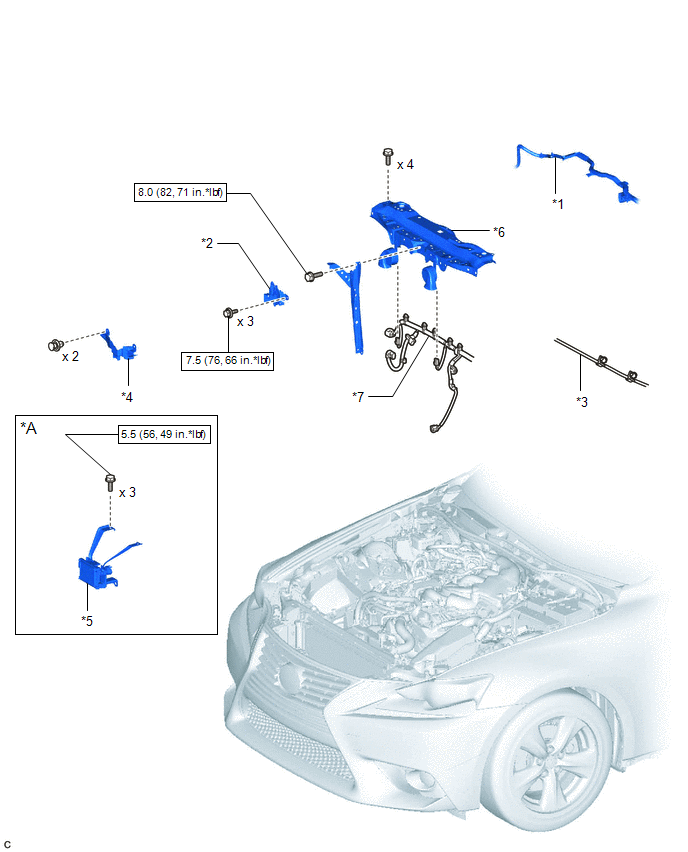

| *A | w/ Dynamic Radar Cruise Control System | - | - |
| *1 | ENGINE ROOM MAIN WIRE | *2 | HOOD LOCK ASSEMBLY |
| *3 | HOOD LOCK CONTROL CABLE ASSEMBLY | *4 | HOOD LOCK RELEASE LEVER PROTECTOR |
| *5 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *6 | UPPER RADIATOR SUPPORT SUB-ASSEMBLY |
| *7 | WIRE HARNESS | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

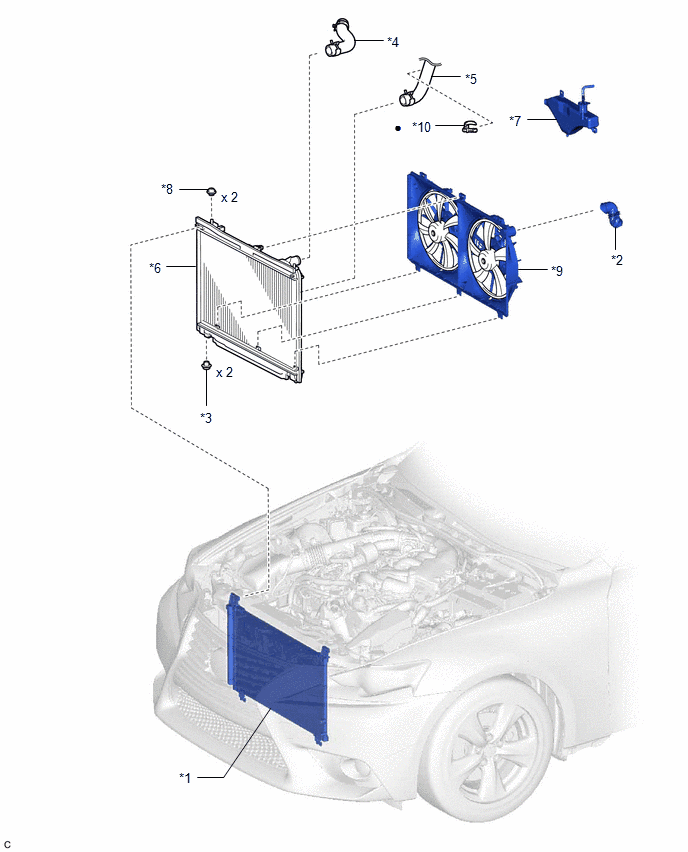

| *1 | COOLER CONDENSER ASSEMBLY | *2 | ENGINE ROOM ECU OUTLET DUCT |
| *3 | LOWER RADIATOR SUPPORT | *4 | NO. 1 RADIATOR HOSE |
| *5 | NO. 2 RADIATOR HOSE | *6 | RADIATOR ASSEMBLY |
| *7 | RADIATOR RESERVE TANK ASSEMBLY | *8 | RADIATOR SUPPORT CUSHION |
| *9 | FAN SHROUD ASSEMBLY | *10 | RADIATOR HOSE CLAMP |
| • | Non-reusable part | - | - |
