Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

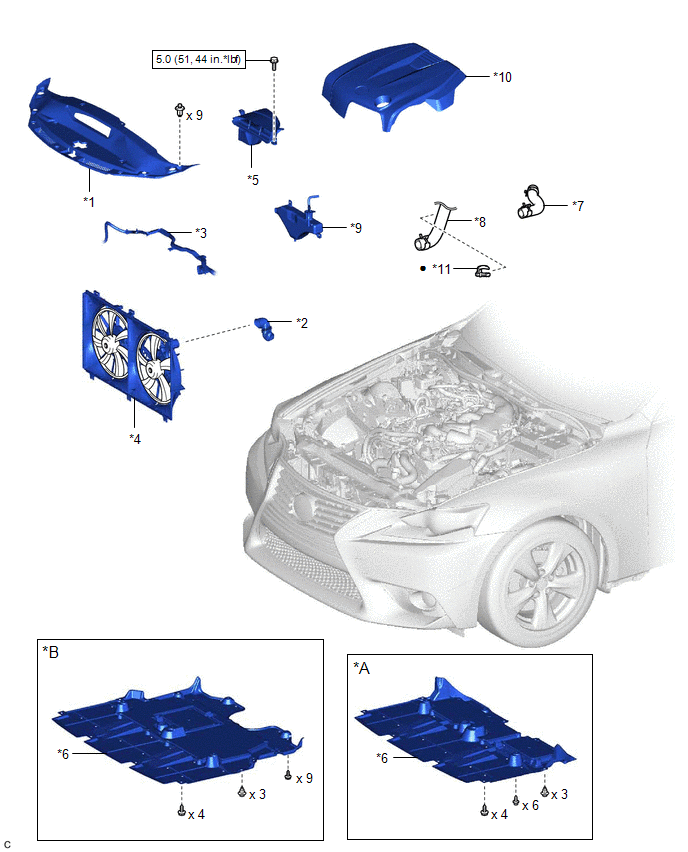

Fig 1: Cooling Fan Motor Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 2)
| *A | for AWD | *B | for 2WD |
| *1 | COOL AIR INTAKE DUCT SEAL | *2 | ENGINE ROOM ECU OUTLET DUCT |
| *3 | ENGINE ROOM MAIN WIRE | *4 | FAN SHROUD ASSEMBLY |
| *5 | INLET NO. 1 AIR CLEANER | *6 | ENGINE UNDER COVER |
| *7 | NO. 1 RADIATOR HOSE | *8 | NO. 2 RADIATOR HOSE |
| *9 | RADIATOR RESERVE TANK ASSEMBLY | *10 | V-BANK COVER SUB-ASSEMBLY |
| *11 | RADIATOR HOSE CLAMP | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

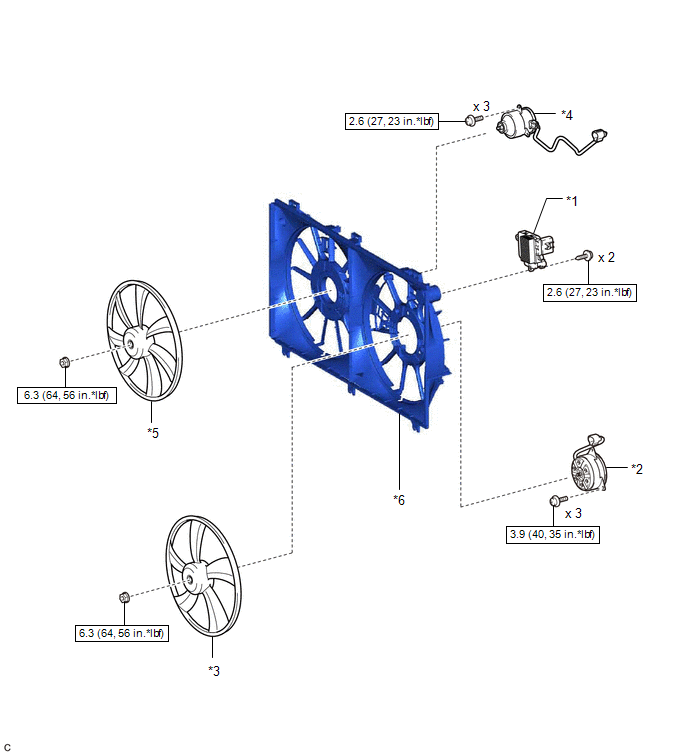

Fig 2: Cooling Fan Motor Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 2)
| *1 | COOLING FAN ECU | *2 | COOLING FAN MOTOR |
| *3 | FAN | *4 | NO. 2 COOLING FAN MOTOR |
| *5 | NO. 2 FAN | *6 | FAN SHROUD |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
