Parts Location [04/2013 - 08/2015]: Illustration
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

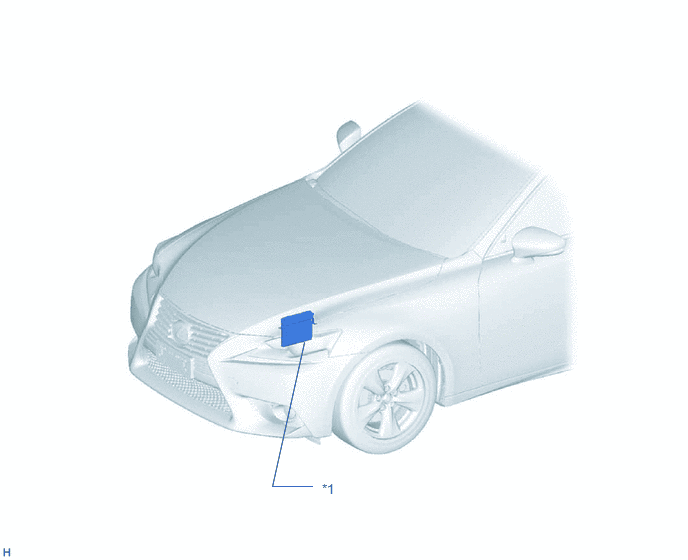

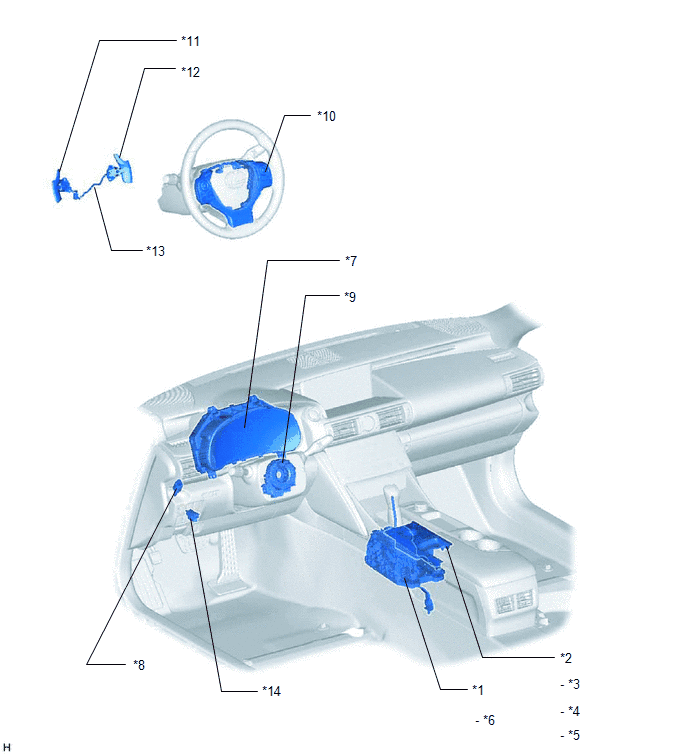

| *1 | TRANSMISSION FLOOR SHIFT ASSEMBLY | *2 | COMBINATION SWITCH ASSEMBLY |
| *3 | SPORT MODE SWITCH | *4 | NORMAL MODE SWITCH |
| *5 | SNOW MODE SWITCH | *6 | TRANSMISSION CONTROL SWITCH |
| *7 | COMBINATION METER ASSEMBLY | *8 | STOP LIGHT SWITCH ASSEMBLY |
| *9 | SPIRAL CABLE SUB-ASSEMBLY | *10 | STEERING PAD SWITCH |
| *11 | SHIFT PADDLE SWITCH LH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
*12 | SHIFT PADDLE SWITCH RH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *13 | NO. 1 SWITCH WIRE | *14 | DLC3 |

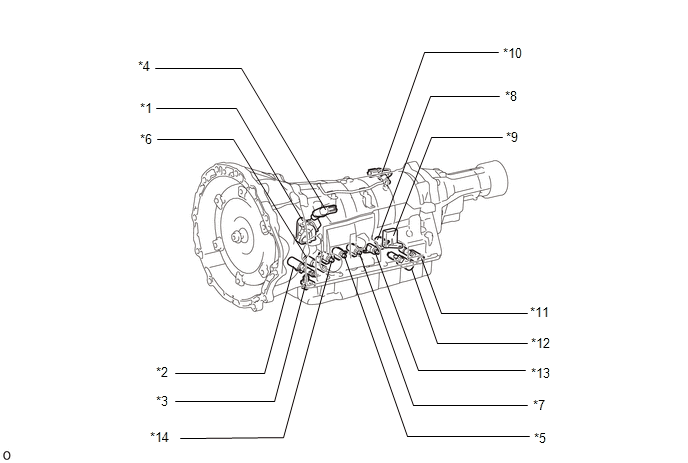

| *1 | PARK/NEUTRAL POSITION SWITCH | *2 | SHIFT SOLENOID VALVE SLT |
| *3 | ATF TEMPERATURE SENSOR | *4 | TRANSMISSION REVOLUTION SENSOR (NT) |
| *5 | SHIFT SOLENOID VALVE S1 | *6 | SHIFT SOLENOID VALVE SL1 |
| *7 | SHIFT SOLENOID VALVE S4 | *8 | SHIFT SOLENOID VALVE S3 |
| *9 | TRANSMISSION WIRE | *10 | TRANSMISSION REVOLUTION SENSOR (SP2) |
| *11 | SHIFT SOLENOID VALVE SLU | *12 | SHIFT SOLENOID VALVE SL2 |
| *13 | SHIFT SOLENOID VALVE S2 | *14 | SHIFT SOLENOID VALVE SR |
