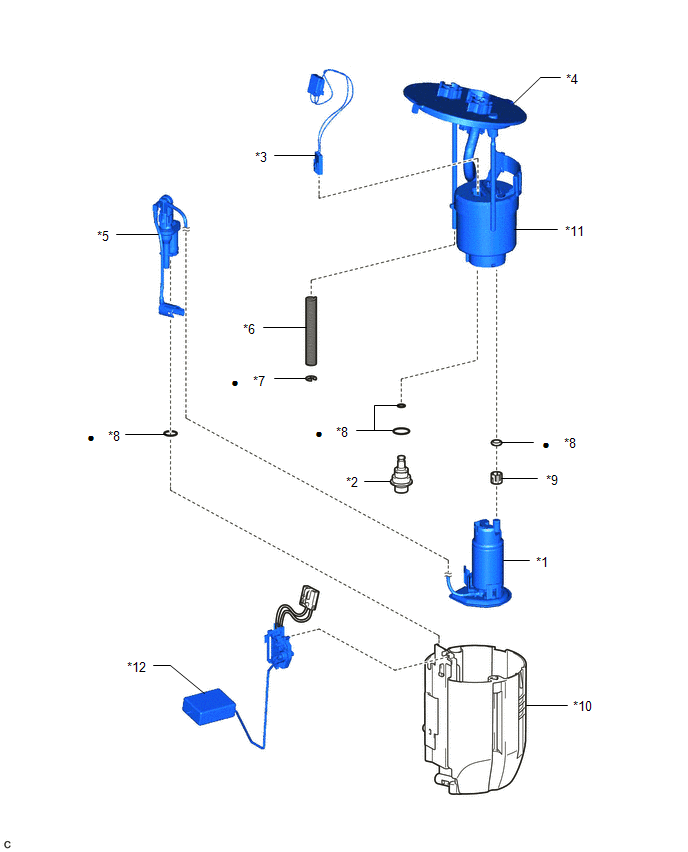

Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | FUEL PUMP WITH FILTER ASSEMBLY | *2 | FUEL PRESSURE REGULATOR ASSEMBLY |
| *3 | FUEL PUMP HARNESS | *4 | FUEL SUCTION PLATE SUB-ASSEMBLY |
| *5 | JET PUMP | *6 | SPRING |
| *7 | E-RING | *8 | O-RING |
| *9 | FUEL PUMP SPACER | *10 | NO. 1 FUEL SUB-TANK |
| *11 | FUEL FILTER | *12 | FUEL SENDER GAUGE ASSEMBLY |
| • | Non-reusable part | - | - |
