Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

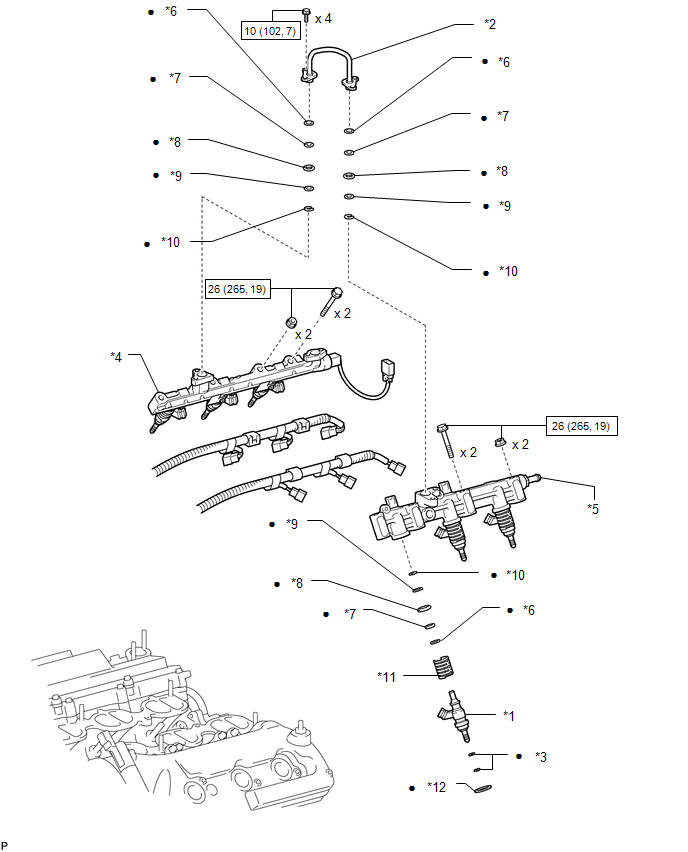

| *1 | FUEL INJECTOR ASSEMBLY | *2 | NO. 3 FUEL PIPE SUB-ASSEMBLY |
| *3 | FUEL INJECTOR SEAL | *4 | FUEL DELIVERY PIPE SUB-ASSEMBLY |
| *5 | NO. 2 FUEL DELIVERY PIPE SUB-ASSEMBLY | *6 | NO. 1 BACK-UP RING |
| *7 | NO. 2 BACK-UP RING | *8 | O-RING |
| *9 | NO. 3 BACK-UP RING | *10 | E-RING |
| *11 | NOZZLE HOLDER CLAMP | *12 | INJECTOR VIBRATION INSULATOR |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
