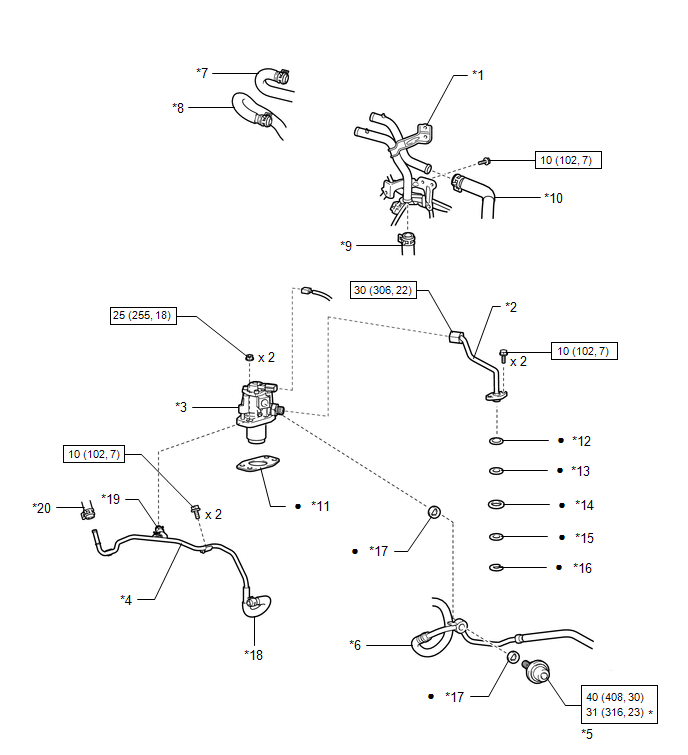

Fig 1: Fuel Pump (For High Pressure) Replacement Components With Torque Specifications [04/2013 - 08/2015]
| *1 | NO. 3 WATER BY-PASS PIPE | *2 | NO. 2 FUEL PIPE SUB-ASSEMBLY |
| *3 | FUEL PUMP ASSEMBLY | *4 | NO. 1 FUEL PIPE SUB-ASSEMBLY |
| *5 | FUEL PRESSURE PULSATION DAMPER ASSEMBLY | *6 | FUEL TUBE SUB-ASSEMBLY |
| *7 | INLET HEATER WATER HOSE A | *8 | OUTLET HEATER WATER HOSE A |
| *9 | NO. 9 WATER BY-PASS HOSE | *10 | NO. 8 WATER BY-PASS HOSE |
| *11 | FUEL PUMP INSULATOR | *12 | NO. 1 BACK-UP RING |
| *13 | NO. 2 BACK-UP RING | *14 | O-RING |
| *15 | NO. 3 BACK-UP RING | *16 | E-RING |
| *17 | GASKET | *18 | NO. 1 FUEL HOSE |
| *19 | NO. 2 FUEL HOSE | *20 | NO. 3 FUEL HOSE |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
