Parts Location [10/2017 - 09/2020]: Illustration
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2024 Lexus IS 350, 2024 Lexus IS 300, 2023 Lexus IS 350, 2023 Lexus IS 300, and 2022 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.
Fig 1: Automatic Transmission System (For 2Gr-Fks) Replacement Components (1 Of 3) [10/2017 - 09/2020]
| *1 | ECM | *2 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - EFI-MAIN FUSE - ETCS FUSE - ST NO. 1 RELAY |

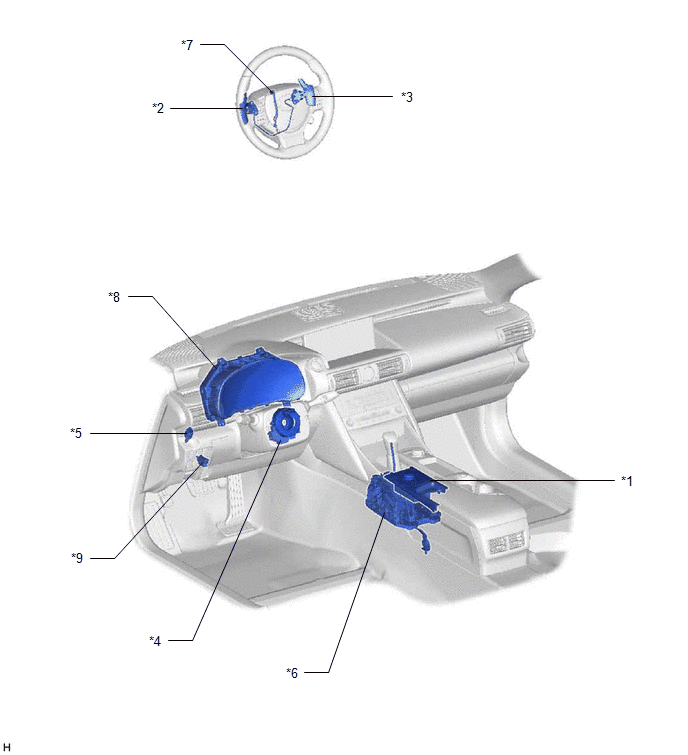

Fig 1: Automatic Transmission System (For 2Gr-Fks) Replacement Components (2 Of 3) [10/2017 - 09/2020]
| *1 | COMBINATION SWITCH ASSEMBLY - SPORT MODE SWITCH - NORMAL MODE SWITCH - SNOW MODE SWITCH |
*2 | SHIFT PADDLE SWITCH LH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *3 | SHIFT PADDLE SWITCH RH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
*4 | SPIRAL CABLE SUB-ASSEMBLY |
| *5 | STOP LIGHT SWITCH ASSEMBLY | *6 | TRANSMISSION FLOOR SHIFT ASSEMBLY - TRANSMISSION CONTROL SWITCH |
| *7 | NO. 1 SWITCH WIRE | *8 | COMBINATION METER ASSEMBLY |
| *9 | DLC3 | - | - |

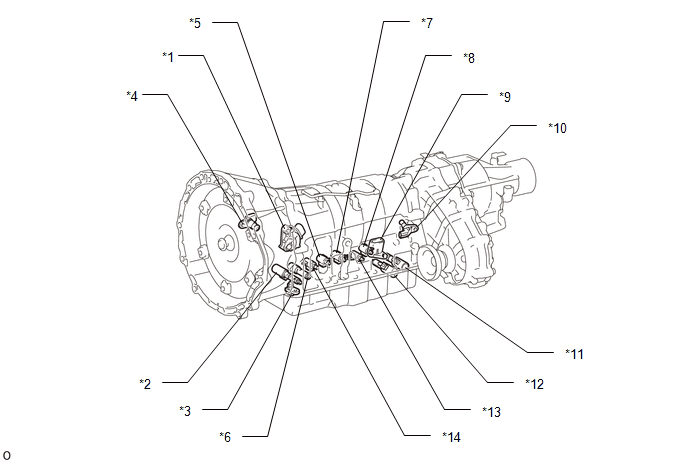

Fig 1: Automatic Transmission System (For 2Gr-Fks) Replacement Components (3 Of 3) [10/2017 - 09/2020]
| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | SHIFT SOLENOID VALVE SLT |
| *3 | ATF TEMPERATURE SENSOR | *4 | TRANSMISSION REVOLUTION SENSOR (NT) |
| *5 | SHIFT SOLENOID VALVE S1 | *6 | SHIFT SOLENOID VALVE SL1 |
| *7 | SHIFT SOLENOID VALVE S4 | *8 | SHIFT SOLENOID VALVE S3 |
| *9 | TRANSMISSION WIRE | *10 | TRANSMISSION REVOLUTION SENSOR (SP2) |
| *11 | SHIFT SOLENOID VALVE SLU | *12 | SHIFT SOLENOID VALVE SL2 |
| *13 | SHIFT SOLENOID VALVE S2 | *14 | SHIFT SOLENOID VALVE SR |
