Parts Location [09/2020 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2024 Lexus IS 350, 2024 Lexus IS 300, 2023 Lexus IS 350, 2023 Lexus IS 300, and 2022 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

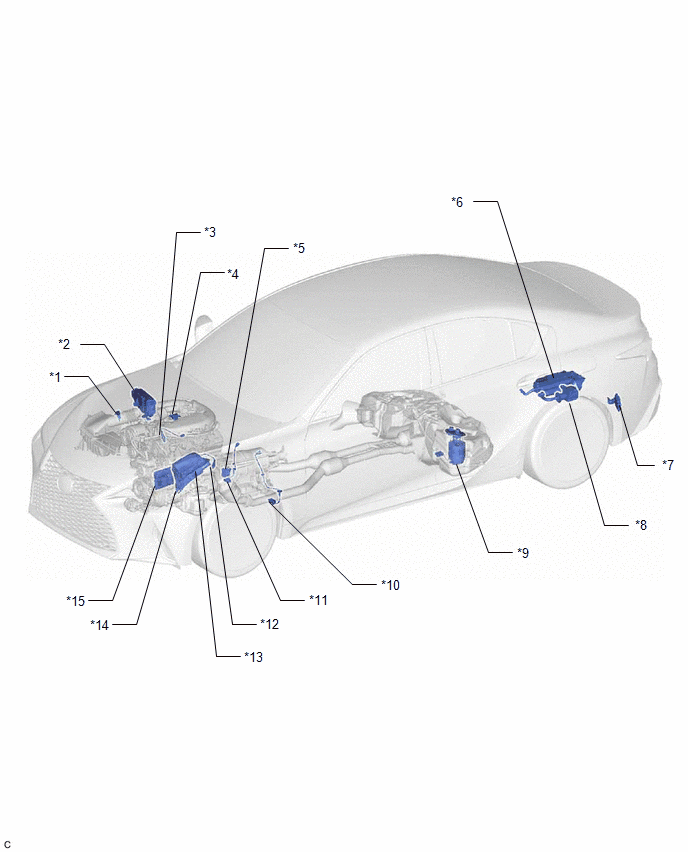

| *1 |
MASS AIR FLOW METER SUB-ASSEMBLY |
*2 |
NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *3 |
AIR FUEL RATIO SENSOR (Bank 1 Sensor 1) |
*4 |
PURGE VSV |
| *5 |
PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
*6 |
CANISTER |
| *7 |
FUEL PUMP CONTROL ECU |
*8 |
CANISTER PUMP MODULE |
| *9 |
FUEL PUMP (for Low Pressure Side) |
*10 |
HEATED OXYGEN SENSOR (Bank 2 Sensor 2) |
| *11 |
HEATED OXYGEN SENSOR (Bank 1 Sensor 2) |
*12 |
AIR FUEL RATIO SENSOR (Bank 2 Sensor 1) |
| *13 |
SEMICONDUCTOR POWER INTEGRATION ECU |
*14 |
NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY |
| *15 |
ECM |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

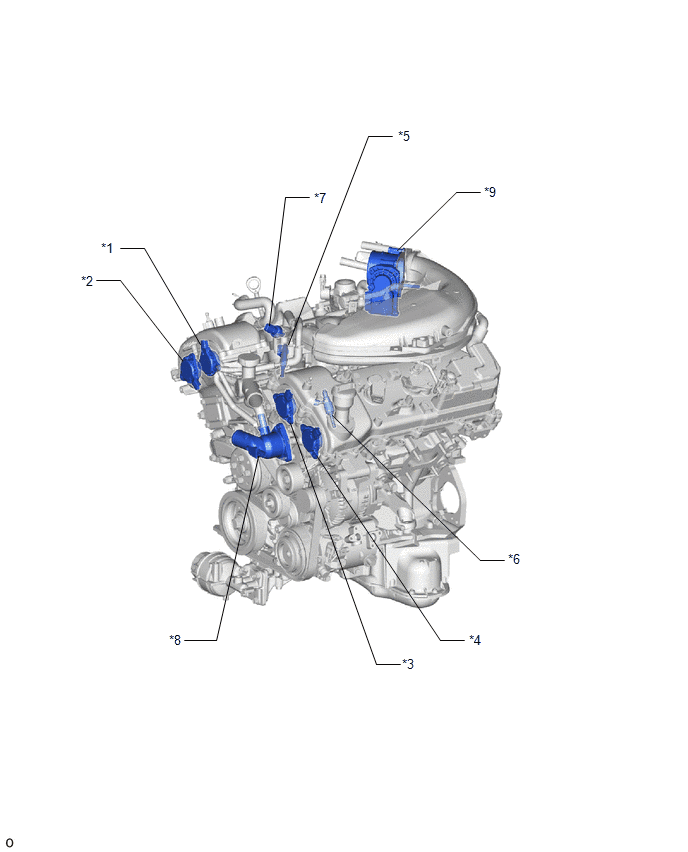

| *1 |
CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Camshaft of Bank 1) |
*2 |
CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Camshaft of Bank 1) |
| *3 |
CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Intake Camshaft of Bank 2) |
*4 |
CAM TIMING OIL CONTROL SOLENOID ASSEMBLY (for Exhaust Camshaft of Bank 2) |
| *5 |
FUEL INJECTOR ASSEMBLY (for Port Injection) |
*6 |
FUEL INJECTOR ASSEMBLY (for Direct Injection) |
| *7 |
FUEL PRESSURE SENSOR (for Low Pressure Side) |
*8 |
WATER INLET WITH THERMOSTAT SUB-ASSEMBLY |
| *9 |
THROTTLE BODY WITH MOTOR ASSEMBLY |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

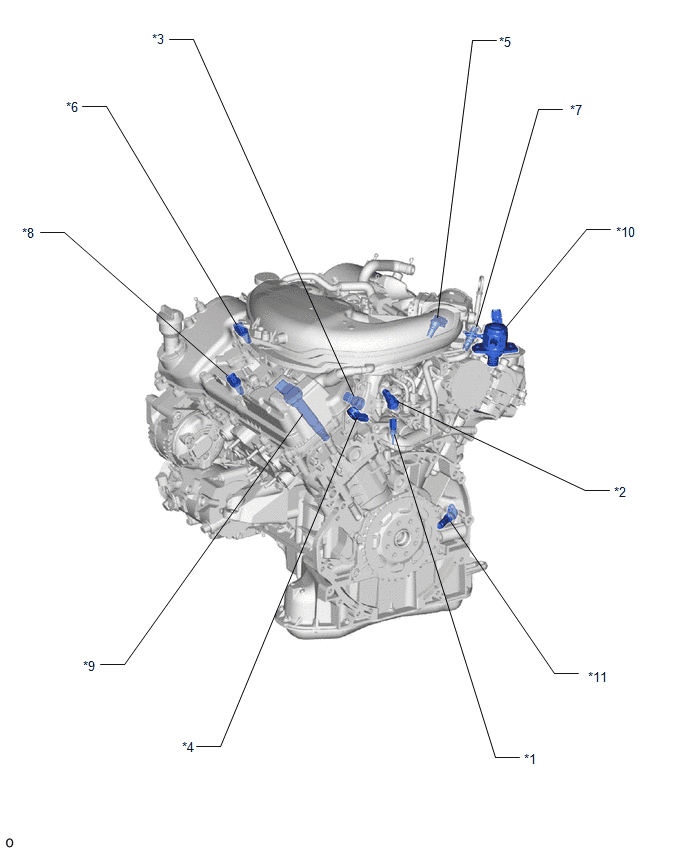

| *1 |
ENGINE COOLANT TEMPERATURE SENSOR |
*2 |
FUEL PRESSURE SENSOR (for High Pressure Side) |
| *3 |
KNOCK CONTROL SENSOR (Bank 1) |
*4 |
KNOCK CONTROL SENSOR (Bank 2) |
| *5 |
VVT SENSOR (for Intake Camshaft of Bank 1) |
*6 |
VVT SENSOR (for Intake Camshaft of Bank 2) |
| *7 |
VVT SENSOR (for Exhaust Camshaft of Bank 1) |
*8 |
VVT SENSOR (for Exhaust Camshaft of Bank 2) |
| *9 |
IGNITION COIL ASSEMBLY |
*10 |
FUEL PUMP ASSEMBLY (for High Pressure Side) |
| *11 |
CRANKSHAFT POSITION SENSOR |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

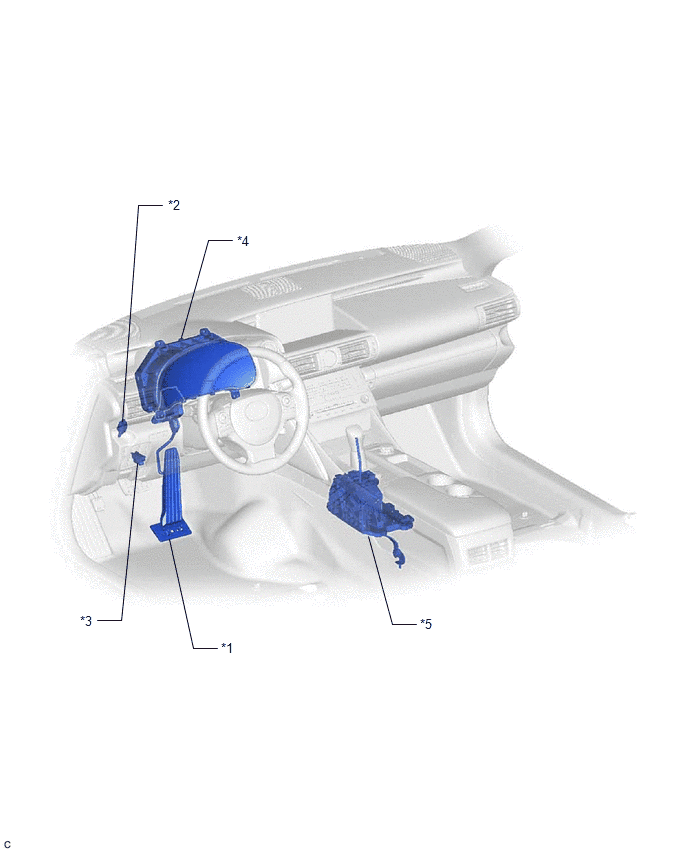

| *1 |
ACCELERATOR PEDAL SENSOR ASSEMBLY |
*2 |
STOP LIGHT SWITCH ASSEMBLY |
| *3 |
DLC3 |
*4 |
COMBINATION METER ASSEMBLY |
| *5 |
TRANSMISSION CONTROL SWITCH (SHIFT LOCK CONTROL UNIT ASSEMBLY) |
- |
- |
