Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.

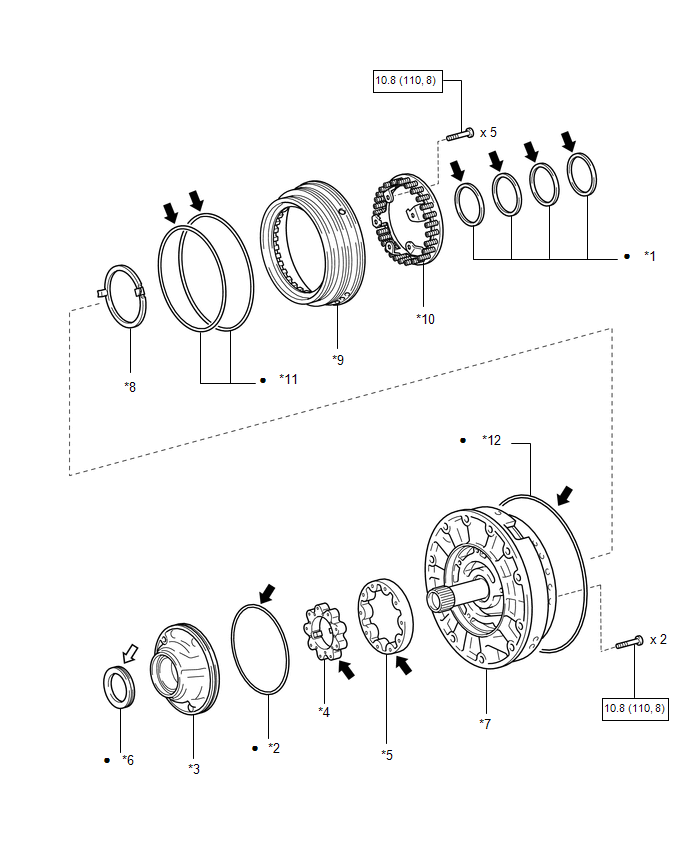

| *1 | CLUTCH DRUM OIL SEAL RING | *2 | FRONT OIL PUMP BODY O-RING |
| *3 | FRONT OIL PUMP BODY SUB-ASSEMBLY | *4 | FRONT OIL PUMP DRIVE GEAR |
| *5 | FRONT OIL PUMP DRIVEN GEAR | *6 | FRONT OIL PUMP OIL SEAL |
| *7 | STATOR SHAFT ASSEMBLY | *8 | STATOR SHAFT CLUTCH DRUM THRUST WASHER |
| *9 | STATOR SHAFT PISTON | *10 | STATOR SHAFT SPRING SUB-ASSEMBLY |
| *11 | O-RING | *12 | OIL PUMP O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| ATF WS | MP grease |
