Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.

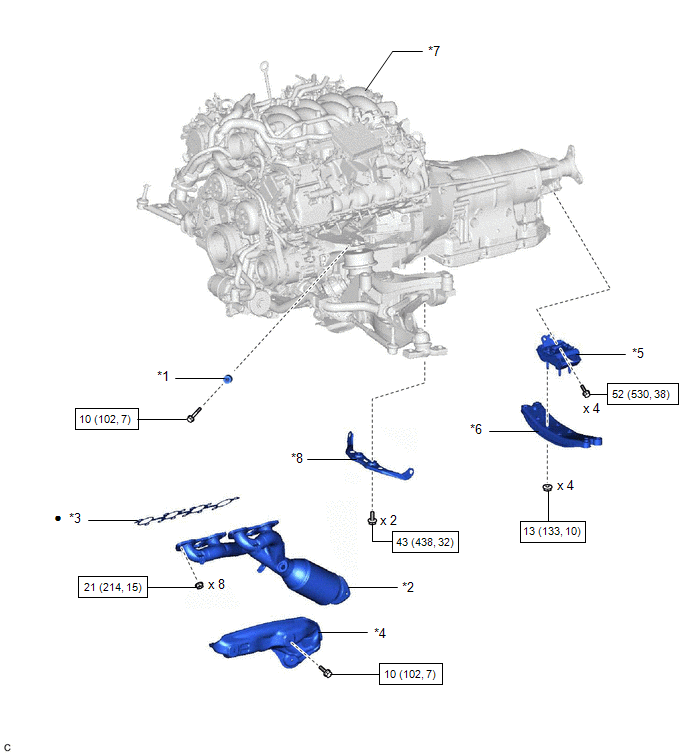

| *1 | ENGINE MOUNTING DAMPER | *2 | EXHAUST MANIFOLD SUB-ASSEMBLY LH (TWC: Front Catalyst) |
| *3 | EXHAUST MANIFOLD TO HEAD GASKET | *4 | NO. 2 EXHAUST MANIFOLD HEAT INSULATOR |
| *5 | REAR ENGINE MOUNTING INSULATOR ASSEMBLY | *6 | REAR ENGINE MOUNTING MEMBER |
| *7 | ENGINE ASSEMBLY WITH TRANSMISSION | *8 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

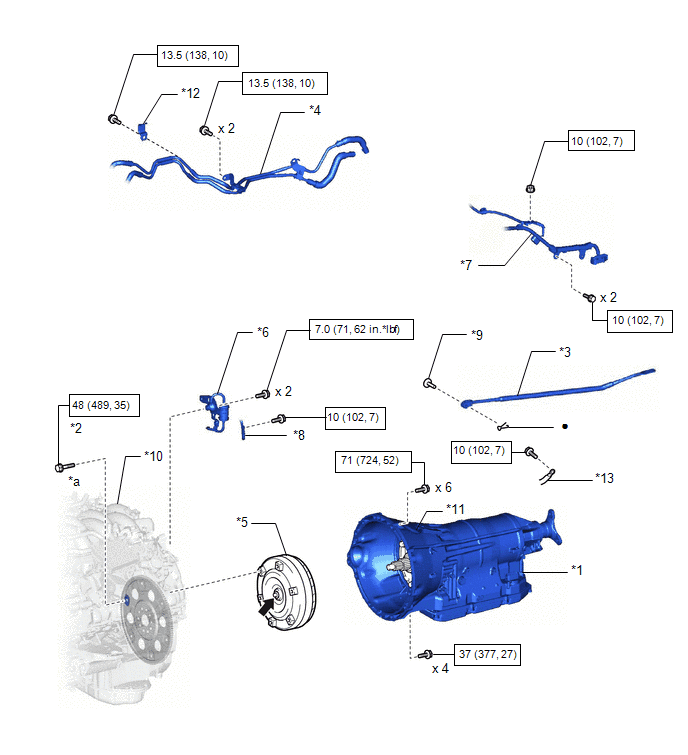

| *1 | AUTOMATIC TRANSMISSION ASSEMBLY | *2 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *3 | FLOOR SHIFT GEAR SHIFTING ROD SUB-ASSEMBLY | *4 | OIL COOLER TUBE |
| *5 | TORQUE CONVERTER ASSEMBLY | *6 | TRANSMISSION BREATHER ASSEMBLY |
| *7 | WIRE HARNESS | *8 | GROUND WIRE |
| *9 | PIN | *10 | ENGINE ASSEMBLY |
| *11 | BREATHER PLUG HOSE | *12 | NO. 2 FLEXIBLE HOSE CLAMP |
| *13 | NO. 2 EARTH WIRE | - | - |
| *a | Black: x 1 Silver: x 5 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Clutch spline grease | - | - |
