Components [10/2017 - ]
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2024 Lexus IS 350, 2024 Lexus IS 300, 2023 Lexus IS 350, 2023 Lexus IS 300, and 2022 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.

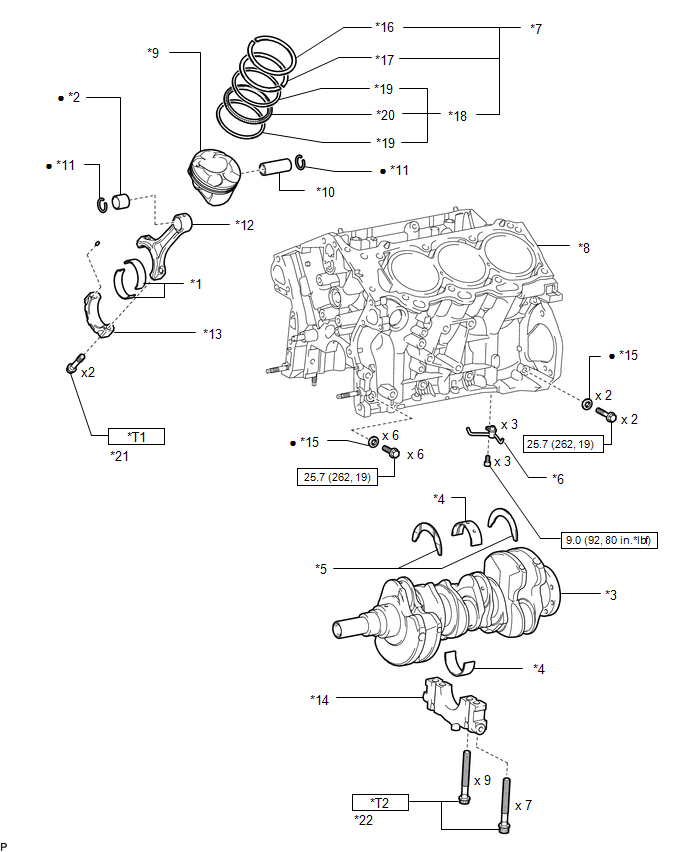

| *1 | CONNECTING ROD BEARING | *2 | CONNECTING ROD SMALL END BUSH |
| *3 | CRANKSHAFT | *4 | CRANKSHAFT BEARING |
| *5 | CRANKSHAFT THRUST WASHER SET | *6 | NO. 1 OIL NOZZLE SUB-ASSEMBLY |
| *7 | PISTON RING SET | *8 | CYLINDER BLOCK |
| *9 | PISTON | *10 | PISTON PIN |
| *11 | PISTON PIN HOLE SNAP RING | *12 | CONNECTING ROD SUB-ASSEMBLY |
| *13 | CONNECTING ROD CAP | *14 | CRANKSHAFT BEARING CAP |
| *15 | SEAL WASHER | *16 | NO. 1 COMPRESSION RING |
| *17 | NO. 2 COMPRESSION RING | *18 | OIL RING |
| *19 | SIDE RAIL | *20 | EXPANDER |
| *21 | CONNECTING ROD CAP BOLT | *22 | CRANKSHAFT BEARING CAP BOLT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 24.5 N.m (250 kgf/cm, 18 ft.lbf) 2nd: Turn 90° |
*T2 | 1st: 61 N.m (622 kgf/cm, 45 ft.lbf) 2nd: Turn 90° |

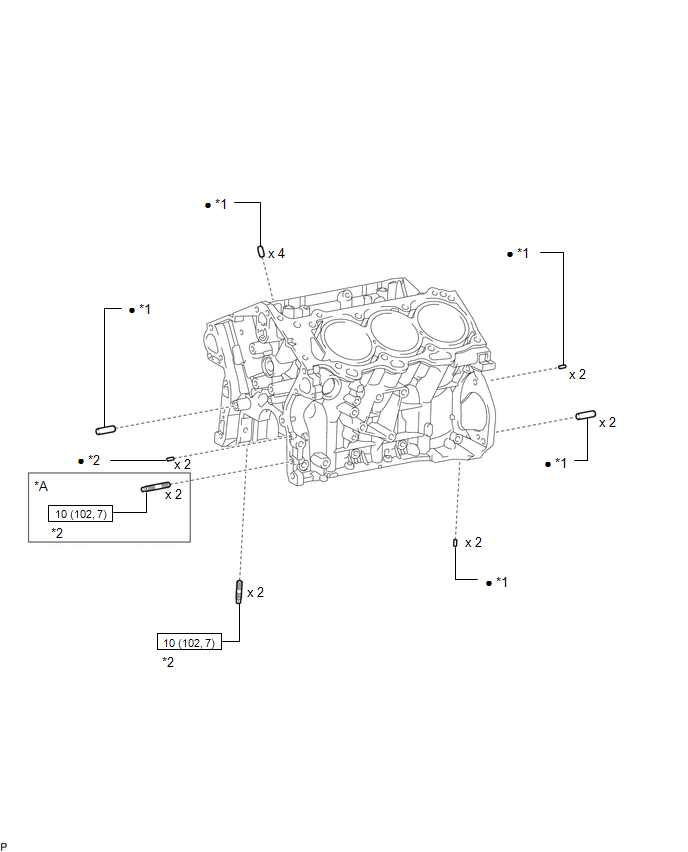

| *A | w/ Front Side Stud Bolt | - | - |
| *1 | STRAIGHT PIN | *2 | STUD BOLT |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
