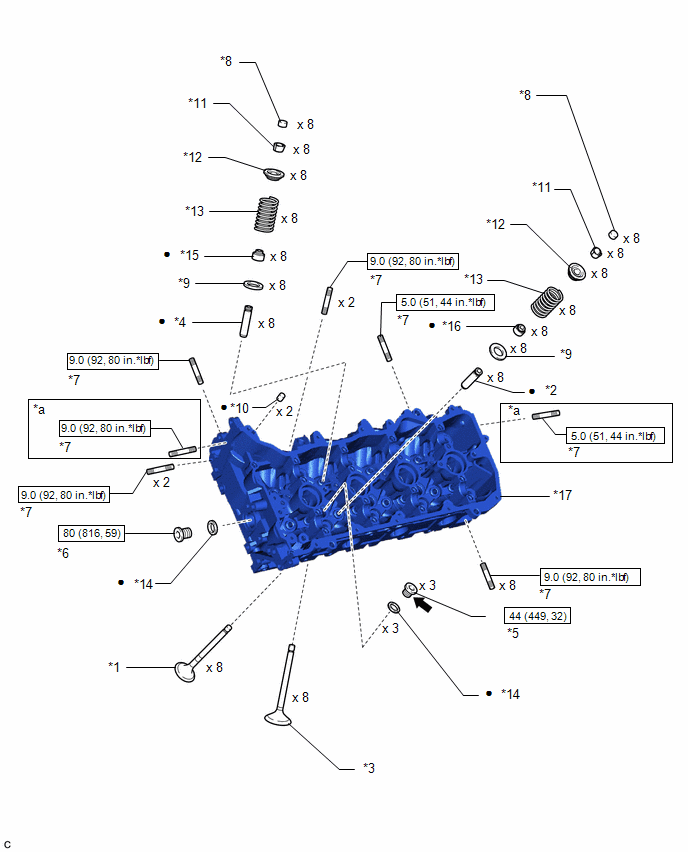

Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | EXHAUST VALVE | *2 | EXHAUST VALVE GUIDE BUSH |
| *3 | INTAKE VALVE | *4 | INTAKE VALVE GUIDE BUSH |
| *5 | NO. 1 STRAIGHT SCREW PLUG | *6 | NO. 2 STRAIGHT SCREW PLUG |
| *7 | STUD BOLT | *8 | VALVE ADJUSTING SHIM |
| *9 | VALVE SPRING SEAT | *10 | STRAIGHT PIN |
| *11 | VALVE SPRING RETAINER LOCK | *12 | VALVE SPRING RETAINER |
| *13 | INNER COMPRESSION SPRING | *14 | SCREW PLUG GASKET |
| *15 | INTAKE VALVE STEM OIL SEAL | *16 | EXHAUST VALVE STEM OIL SEAL |
| *17 | CYLINDER HEAD | - | - |
| *a | for Bank 1 | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Adhesive 1324 | * | Precoated part |
