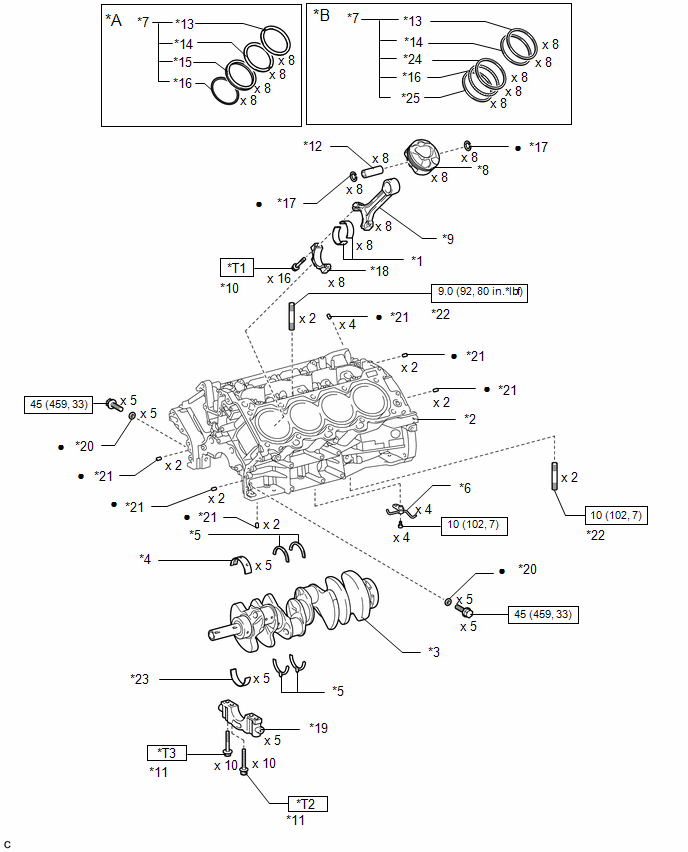

Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.
| *A | for 2-piece Type | *B | for 3-piece Type |
| *1 | CONNECTING ROD BEARING | *2 | CYLINDER BLOCK SUB-ASSEMBLY |
| *3 | CRANKSHAFT | *4 | UPPER CRANKSHAFT BEARING |
| *5 | CRANKSHAFT THRUST WASHER SET | *6 | NO. 1 OIL NOZZLE SUB-ASSEMBLY |
| *7 | PISTON RING SET | *8 | PISTON |
| *9 | CONNECTING ROD SUB-ASSEMBLY | *10 | CONNECTING ROD BOLT |
| *11 | CRANKSHAFT BEARING CAP SET BOLT | *12 | PISTON PIN |
| *13 | NO. 1 COMPRESSION RING | *14 | NO. 2 COMPRESSION RING |
| *15 | OIL RING | *16 | OIL RING EXPANDER |
| *17 | PISTON PIN HOLE SNAP RING | *18 | CONNECTING ROD CAP |
| *19 | CRANKSHAFT BEARING CAP | *20 | SEAL WASHER |
| *21 | STRAIGHT PIN | *22 | STUD BOLT |
| *23 | LOWER CRANKSHAFT BEARING | *24 | UPPER SIDE RAIL |
| *25 | LOWER SIDE RAIL | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 40 (408, 30) 2nd: Turn 90° |
*T2 | 1st: 61 (622, 45) 2nd: Turn 90° |
| *T3 | 1st: 27 (275, 20) 2nd: Turn 90° |
- | - |
