Components [08/2015 - ]
WARNING: This page does not describe the selected car, but rather 20 other vehicles, including the 2024 Lexus IS 350, 2024 Lexus IS 300, 2023 Lexus IS 350, 2023 Lexus IS 300, and 2022 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.

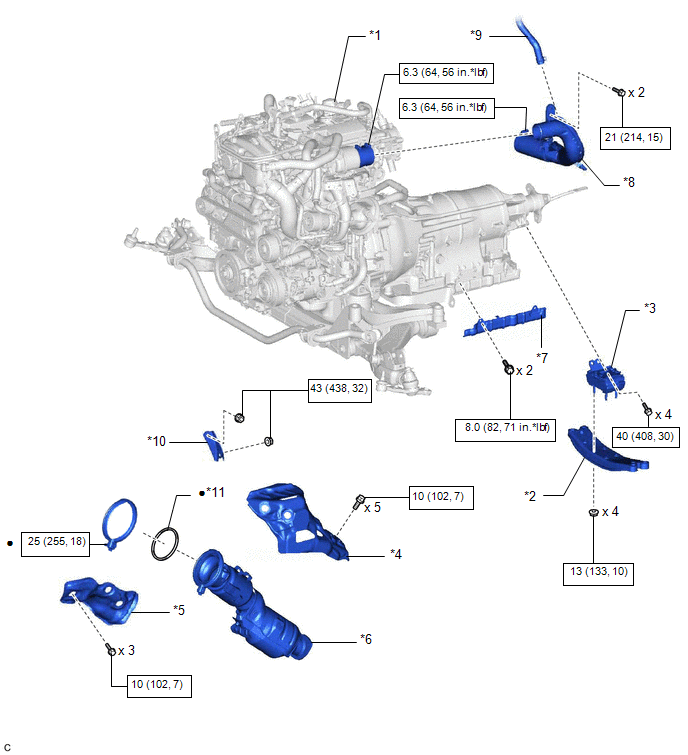

Fig 1: Automatic Transmission Assembly (for 8AR-FTS) Replacement Components With Torque Specifications (1 Of 2)
| *1 | ENGINE ASSEMBLY WITH TRANSMISSION | *2 | REAR ENGINE MOUNTING MEMBER |
| *3 | REAR NO. 1 ENGINE MOUNTING INSULATOR | *4 | NO. 1 EXHAUST MANIFOLD HEAT INSULATOR |
| *5 | NO. 4 EXHAUST MANIFOLD HEAT INSULATOR | *6 | EXHAUST MANIFOLD CONVERTER SUB-ASSEMBLY |
| *7 | TRANSMISSION INSULATOR | *8 | NO. 1 AIR TUBE |
| *9 | NO. 3 VENTILATION HOSE | *10 | TURBOCHARGER STAY |
| *11 | GASKET | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part |

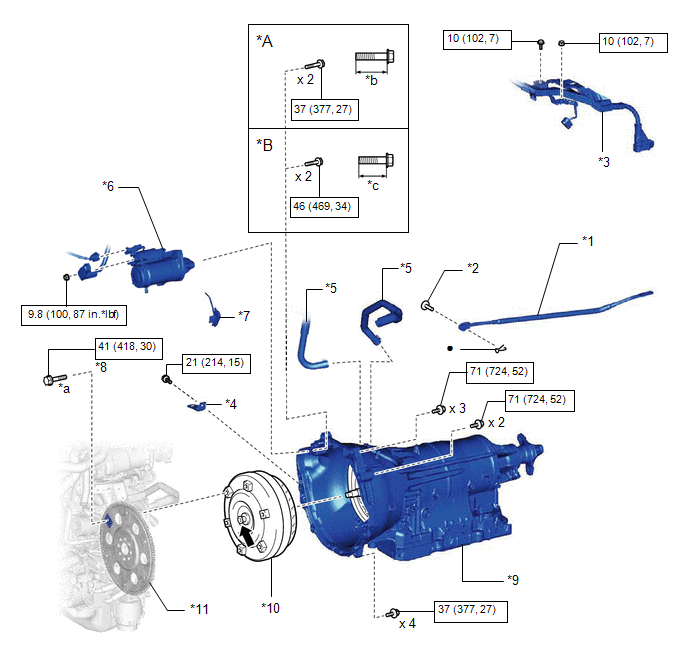

Fig 2: Automatic Transmission Assembly (for 8AR-FTS) Replacement Components With Torque Specifications (2 Of 2)
| *A | Type A | *B | Type B |
| *1 | FLOOR SHIFT GEAR SHIFTING ROD SUB-ASSEMBLY | *2 | PIN |
| *3 | WIRE HARNESS | *4 | WIRE HARNESS CLAMP BRACKET |
| *5 | WATER BY-PASS HOSE | *6 | STARTER ASSEMBLY |
| *7 | FLYWHEEL SIDE COVER | *8 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *9 | AUTOMATIC TRANSMISSION ASSEMBLY | *10 | TORQUE CONVERTER ASSEMBLY |
| *11 | DRIVE PLATE AND RING GEAR SUB-ASSEMBLY | - | - |
| *a | Black: x 1 Silver: x 5 |
*b | 45 mm (1.77 in.) |
| *c | 40 mm (1.57 in.) | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| Clutch spline grease | - | - |
