Parts Location [09/2020 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 18 other vehicles, including the 2024 Lexus IS 500, 2024 Lexus IS 350, 2024 Lexus IS 300, 2023 Lexus IS 500, and 2023 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.

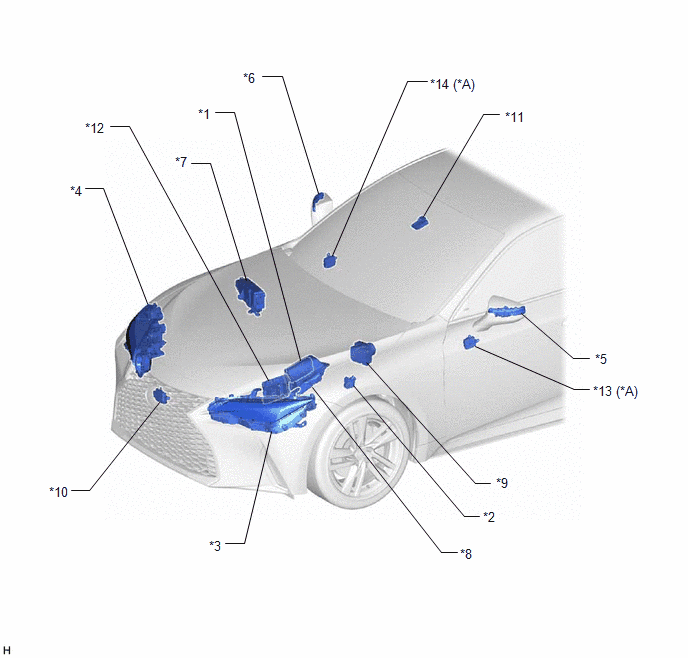

| *A | w/ Seat Position Memory | - | - |
| *1 | SEMICONDUCTOR PWR INTEGRATION ECU | *2 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
| *3 | HEADLIGHT ASSEMBLY LH - HEADLIGHT ECU SUB-ASSEMBLY LH - HEADLIGHT UNIT ASSEMBLY LH - NO. 1 HEADLIGHT CLEARANCE LED UNIT LH - HEADLIGHT CORD LH (for Single Beam Headlight) |
*4 | HEADLIGHT ASSEMBLY RH - HEADLIGHT ECU SUB-ASSEMBLY RH - HEADLIGHT UNIT ASSEMBLY RH - NO. 1 HEADLIGHT CLEARANCE LED UNIT RH - HEADLIGHT CORD RH (for Single Beam Headlight) |
| *5 | SIDE TURN SIGNAL LIGHT ASSEMBLY LH | *6 | SIDE TURN SIGNAL LIGHT ASSEMBLY RH |
| *7 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - H-LP LH RELAY - H-LP RH RELAY - J/B LH-AM FUSE - P/I-B FUSE - H-LP MAIN LH FUSE - H-LP MAIN RH FUSE - MPX-B NO. 1 FUSE |
*8 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - STOP FUSE |
| *9 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) | *10 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
| *11 | FORWARD RECOGNITION CAMERA | *12 | ECM |
| *13 | OUTER MIRROR CONTROL ECU ASSEMBLY LH | *14 | OUTER MIRROR CONTROL ECU ASSEMBLY RH |

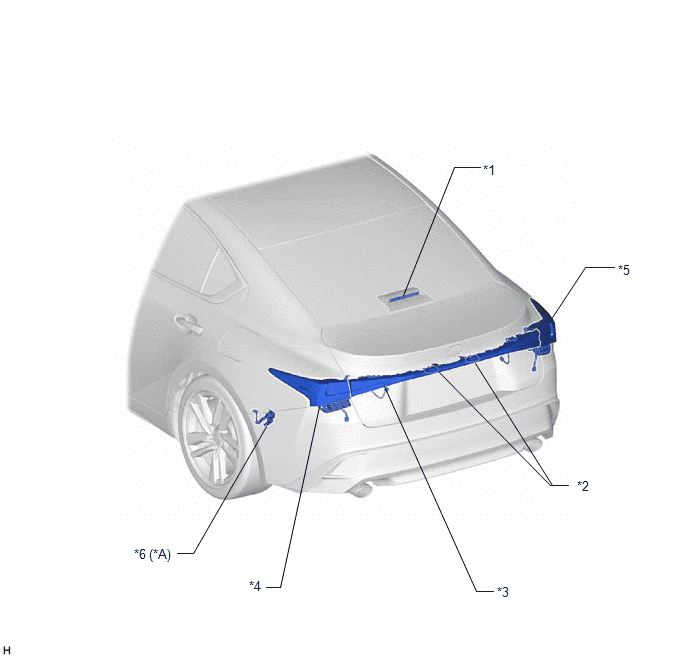

| *A | w/ Automatic Headlight Beam Level Control System | - | - |
| *1 | CENTER STOP LIGHT ASSEMBLY | *2 | LICENSE PLATE LIGHT ASSEMBLY |
| *3 | REAR LIGHT ASSEMBLY - REAR LIGHT LENS AND BODY - TAILLIGHT LED |
*4 | REAR COMBINATION LIGHT ASSEMBLY LH - REAR COMBINATION LIGHT LENS AND BODY LH |
| *5 | REAR COMBINATION LIGHT ASSEMBLY RH - REAR COMBINATION LIGHT LENS AND BODY RH |
*6 | REAR HEIGHT CONTROL SENSOR SUB-ASSEMBLY LH |

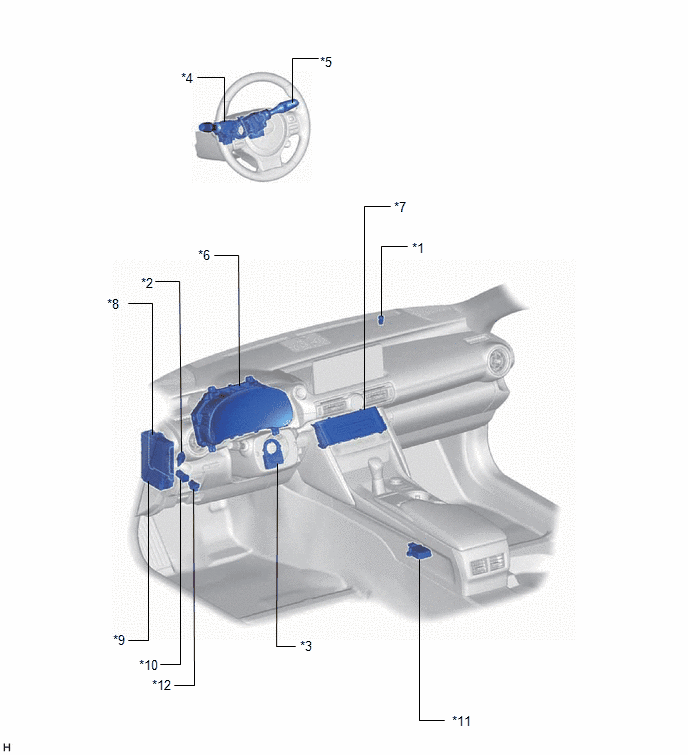

| *1 | AUTOMATIC LIGHT CONTROL SENSOR | *2 | STOP LIGHT SWITCH ASSEMBLY |
| *3 | STEERING SENSOR | *4 | HEADLIGHT DIMMER SWITCH ASSEMBLY |
| *5 | WINDSHIELD WIPER SWITCH ASSEMBLY | *6 | COMBINATION METER ASSEMBLY |
| *7 | AIR CONDITIONING CONTROL ASSEMBLY - HAZARD WARNING SIGNAL SWITCH |
*8 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *9 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - BKUP LP RELAY - TAIL RELAY - ACC RELAY - TAIL FUSE - ECU-B FUSE - ECU-ACC FUSE - BKUP LP FUSE - IG1 NO. 3 FUSE - HAZ FUSE - METER FUSE - ECU-IG1 NO. 2 FUSE |
*10 | AUTOMATIC HIGH BEAM SWITCH |
| *11 | YAW RATE SENSOR | *12 | DLC3 |
