Components [08/2015 - ]
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2024 Lexus IS 300, 2023 Lexus IS 300, 2022 Lexus IS 300, 2021 Lexus IS 300, and 2020 Lexus IS 300. However, it is still accessible from the selected car via links, so may be relevant.

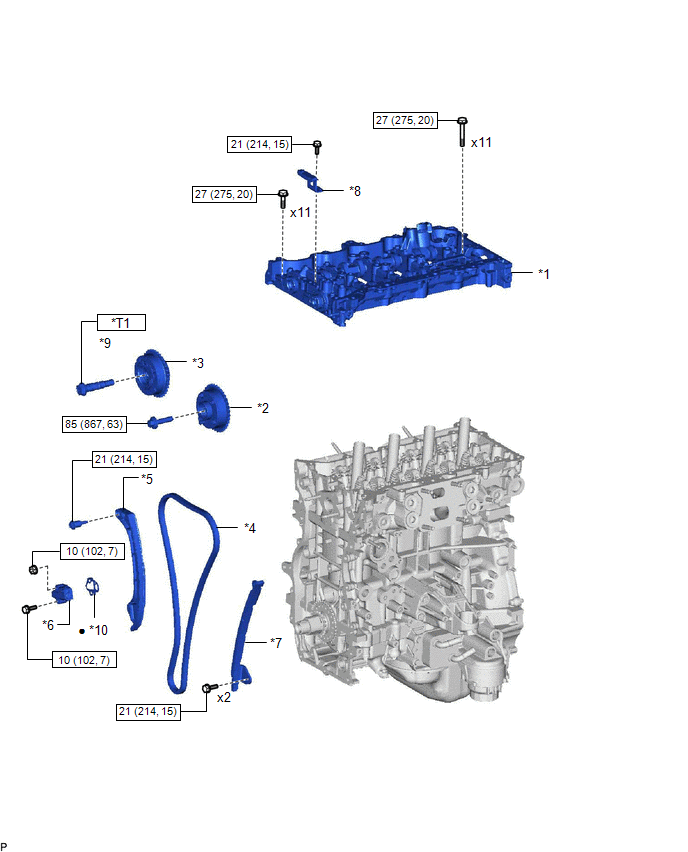

| *1 | CAMSHAFT HOUSING SUB-ASSEMBLY | *2 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY |
| *3 | CAMSHAFT TIMING GEAR ASSEMBLY | *4 | CHAIN SUB-ASSEMBLY |
| *5 | CHAIN TENSIONER SLIPPER | *6 | NO. 1 CHAIN TENSIONER ASSEMBLY |
| *7 | NO. 1 CHAIN VIBRATION DAMPER | *8 | TIMING CHAIN GUIDE |
| *9 | CAMSHAFT TIMING GEAR BOLT | *10 | GASKET |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| *T1 | Type A:120 N.m (1224 kgf/cm, 89 ft.lbf) Type B:95 N.m (969 kgf/cm, 70 ft.lbf) |
- | - |

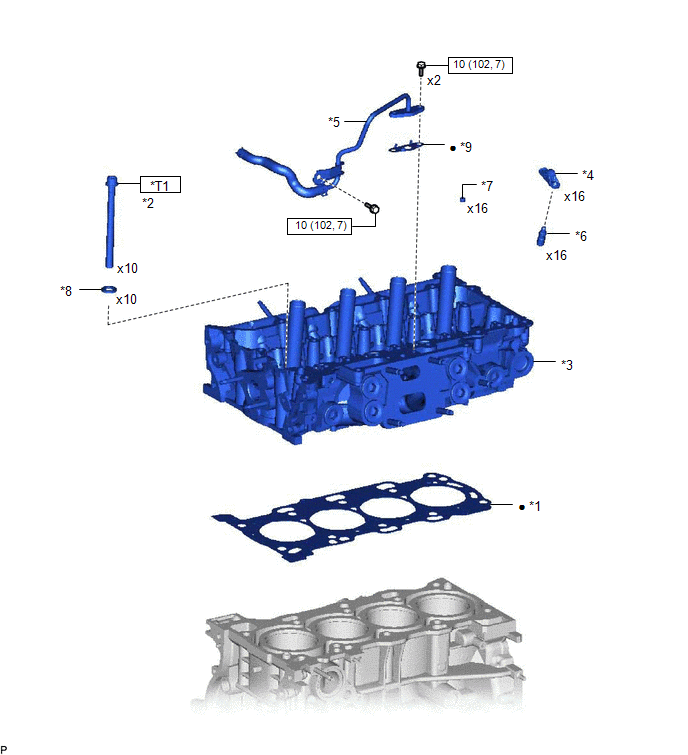

| *1 | CYLINDER HEAD GASKET | *2 | CYLINDER HEAD SET BOLT |
| *3 | CYLINDER HEAD SUB-ASSEMBLY | *4 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY |
| *5 | NO. 3 WATER BY-PASS PIPE | *6 | VALVE LASH ADJUSTER ASSEMBLY |
| *7 | VALVE STEM CAP | *8 | CYLINDER HEAD SET PLATE WASHER |
| *9 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 85 (867, 63) 2nd: Turn 90° 3rd: Turn 90° |
- | - |
