Components [08/2015 - ]
WARNING: This page does not describe the selected car, but rather 9 other vehicles, including the 2024 Lexus IS 300, 2023 Lexus IS 300, 2022 Lexus IS 300, 2021 Lexus IS 300, and 2020 Lexus IS 300. However, it is still accessible from the selected car via links, so may be relevant.

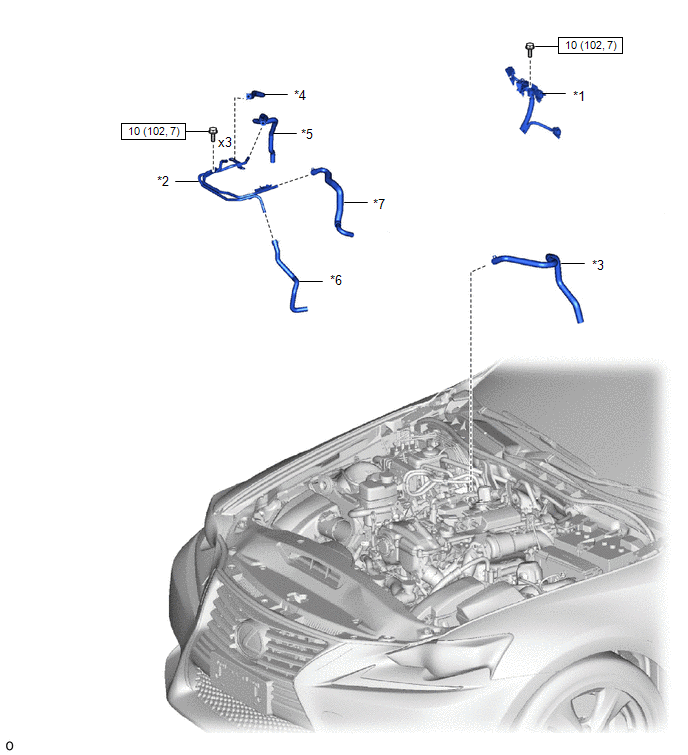

| *1 | ENGINE WIRE | *2 | NO. 1 TURBO WATER PIPE |
| *3 | NO. 3 VENTILATION HOSE | *4 | NO. 1 TURBO WATER BY-PASS HOSE |
| *5 | NO. 2 TURBO WATER BY-PASS HOSE | *6 | NO. 3 TURBO WATER BY-PASS HOSE |
| *7 | NO. 4 TURBO WATER BY-PASS HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

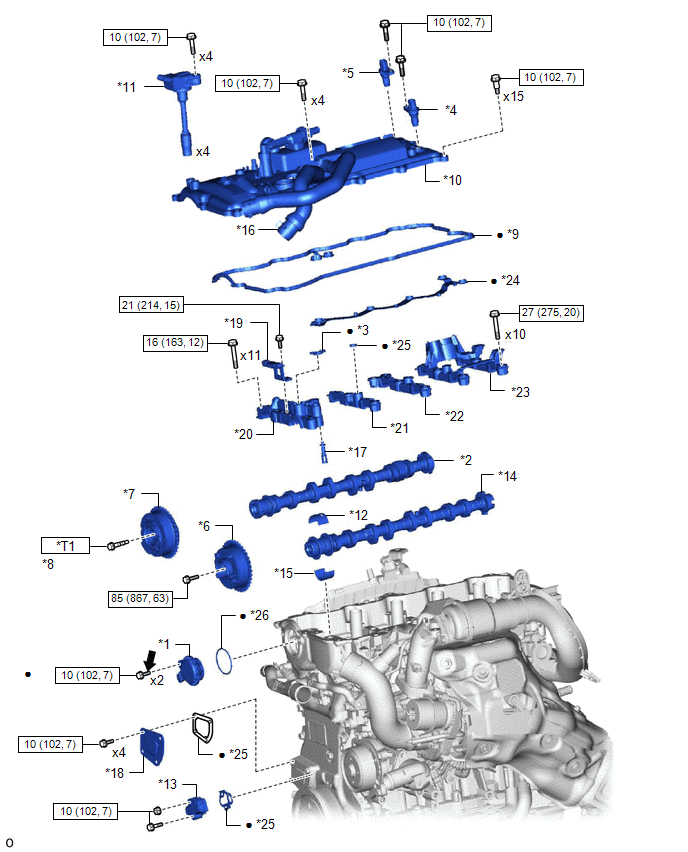

| *1 | CAM TIMING OIL CONTROL SOLENOID ASSEMBLY | *2 | CAMSHAFT |
| *3 | CAMSHAFT BEARING CAP OIL HOLE GASKET | *4 | CAMSHAFT POSITION SENSOR (for Exhaust Side) |
| *5 | CAMSHAFT POSITION SENSOR (for Intake Side) | *6 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY |
| *7 | CAMSHAFT TIMING GEAR ASSEMBLY | *8 | CAMSHAFT TIMING GEAR BOLT |
| *9 | CYLINDER HEAD COVER GASKET | *10 | CYLINDER HEAD COVER SUB-ASSEMBLY |
| *11 | IGNITION COIL ASSEMBLY | *12 | NO. 1 CAMSHAFT BEARING |
| *13 | NO. 1 CHAIN TENSIONER ASSEMBLY | *14 | NO. 2 CAMSHAFT |
| *15 | NO. 2 CAMSHAFT BEARING | *16 | NO. 4 VENTILATION HOSE |
| *17 | OIL CONTROL VALVE FILTER | *18 | TIMING CHAIN COVER PLATE |
| *19 | TIMING CHAIN GUIDE | *20 | NO. 1 CAMSHAFT BEARING CAP |
| *21 | NO. 2 CAMSHAFT BEARING CAP | *22 | NO. 3 CAMSHAFT BEARING CAP |
| *23 | NO. 4 CAMSHAFT BEARING CAP | *24 | NO. 2 CYLINDER HEAD COVER GASKET |
| *25 | GASKET | *26 | O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| TOYOTA Genuine Adhesive 1324, Three Bond 1324 or equivalent. | * | Precoated part | |
| *T1 | Type A:120 N.m (1224 kgf/cm, 89 ft.lbf) Type B:95 N.m (969 kgf/cm, 70 ft.lbf) |
- | - |
