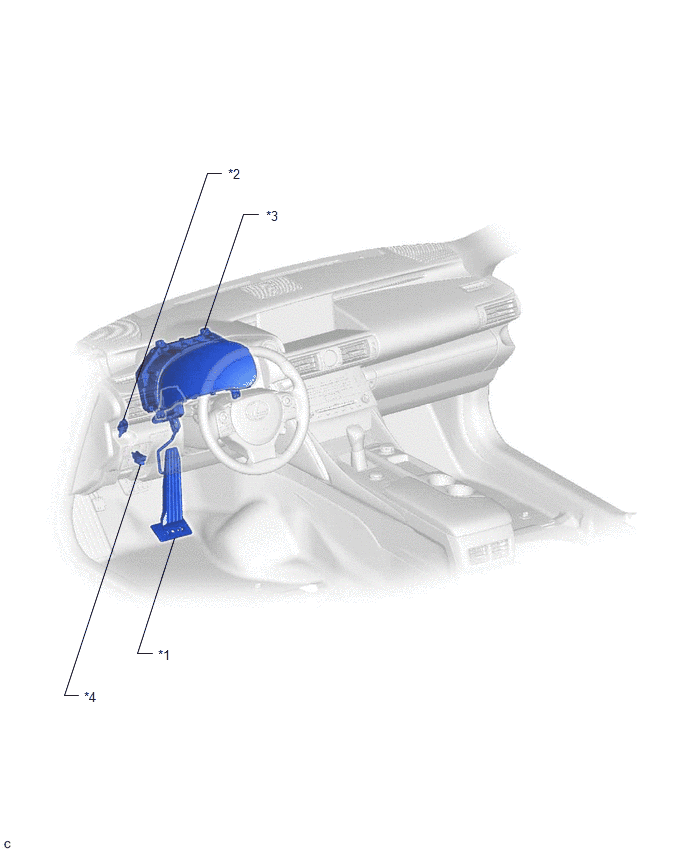

Parts Location [04/2013 - 08/2015]: Illustration
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

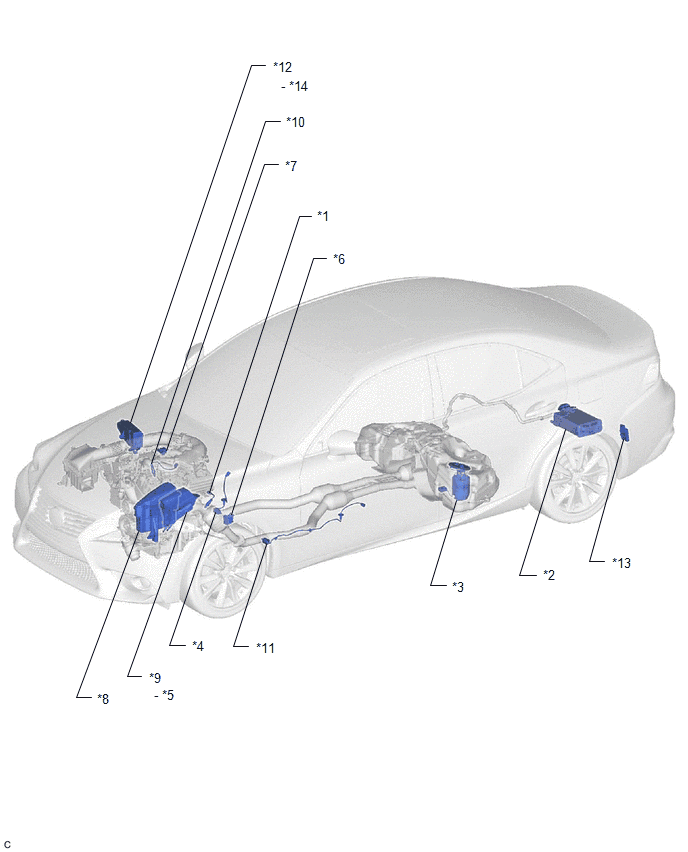

| *1 | AIR FUEL RATIO SENSOR (Bank 1 Sensor 1) | *2 | CANISTER PUMP MODULE |
| *3 | FUEL PUMP (for Low Pressure) | *4 | HEATED OXYGEN SENSOR (Bank 1 Sensor 2) |
| *5 | SEMICONDUCTOR PWR INTEGRATION ECU | *6 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
| *7 | PURGE VSV | *8 | ECM |
| *9 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY | *10 | AIR FUEL RATIO SENSOR (Bank 2 Sensor 1) |
| *11 | HEATED OXYGEN SENSOR (Bank 2 Sensor 2) | *12 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY |
| *13 | FUEL PUMP CONTROL ECU | *14 | ST RELAY |

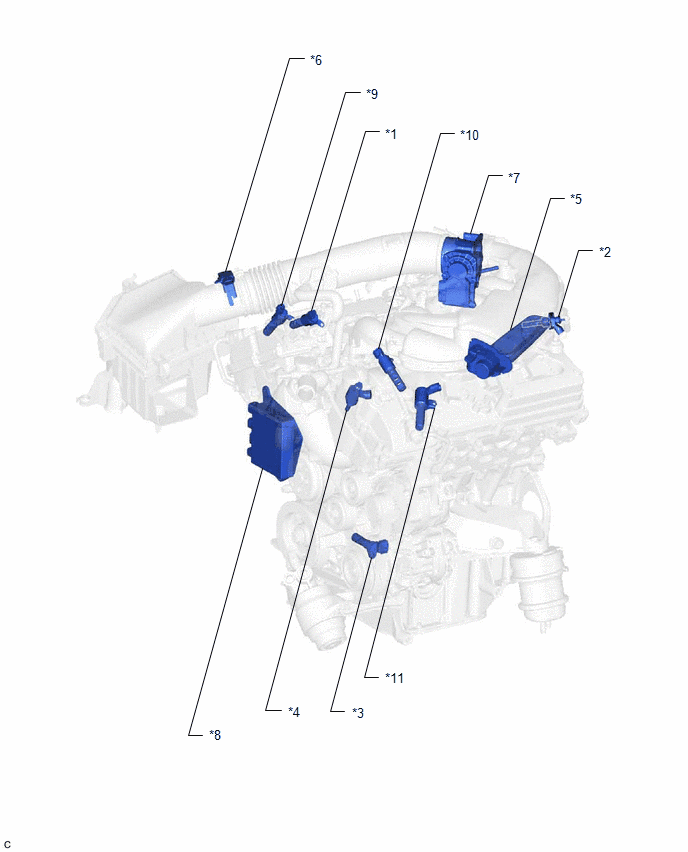

| *1 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Intake Camshaft of Bank 1) | *2 | COLD START FUEL INJECTOR ASSEMBLY |
| *3 | CRANKSHAFT POSITION SENSOR | *4 | FUEL INJECTOR ASSEMBLY |
| *5 | INTAKE AIR SURGE TANK ASSEMBLY (for Acoustic Control Induction System) | *6 | MASS AIR FLOW METER SUB-ASSEMBLY |
| *7 | THROTTLE BODY WITH MOTOR ASSEMBLY | *8 | INJECTOR DRIVER (EDU) |
| *9 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Exhaust Camshaft of Bank 1) | *10 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Intake Camshaft of Bank 2) |
| *11 | CAMSHAFT TIMING OIL CONTROL VALVE ASSEMBLY (for Exhaust Camshaft of Bank 2) | - | - |

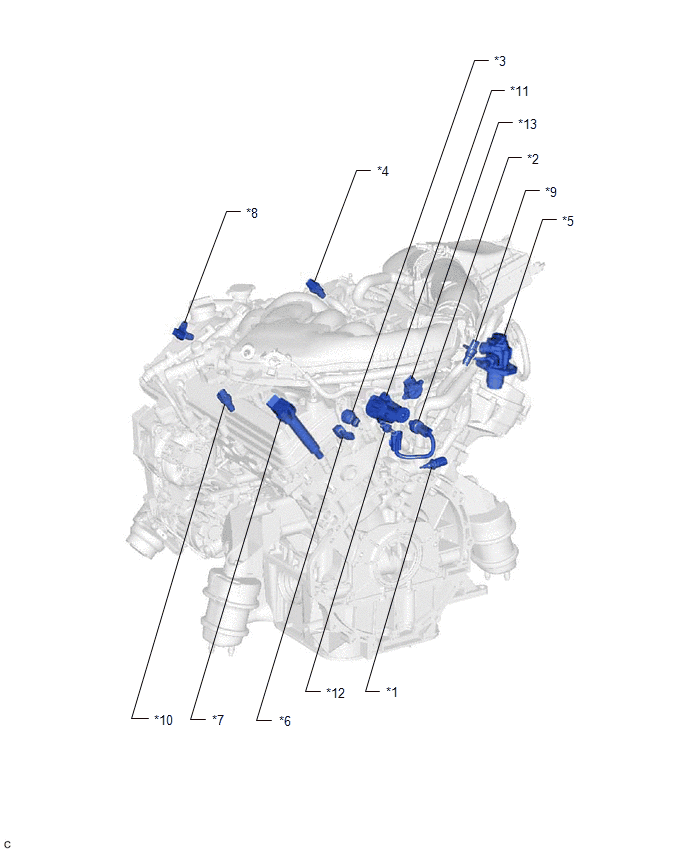

| *1 | ENGINE COOLANT TEMPERATURE SENSOR | *2 | FUEL PRESSURE SENSOR |
| *3 | KNOCK CONTROL SENSOR (for Bank 1) | *4 | VVT SENSOR (for Intake Camshaft of Bank 1) |
| *5 | FUEL PUMP (for High Pressure) | *6 | KNOCK CONTROL SENSOR (for Bank 2) |
| *7 | IGNITION COIL ASSEMBLY | *8 | VVT SENSOR (for Intake Camshaft of Bank 2) |
| *9 | VVT SENSOR (for Exhaust Camshaft of Bank 1) | *10 | VVT SENSOR (for Exhaust Camshaft of Bank 2) |
| *11 | SWIRL CONTROL VALVE | *12 | FUEL RELIEF VALVE ASSEMBLY |
| *13 | SWIRL CONTROL VALVE POSITION SENSOR | - | - |
