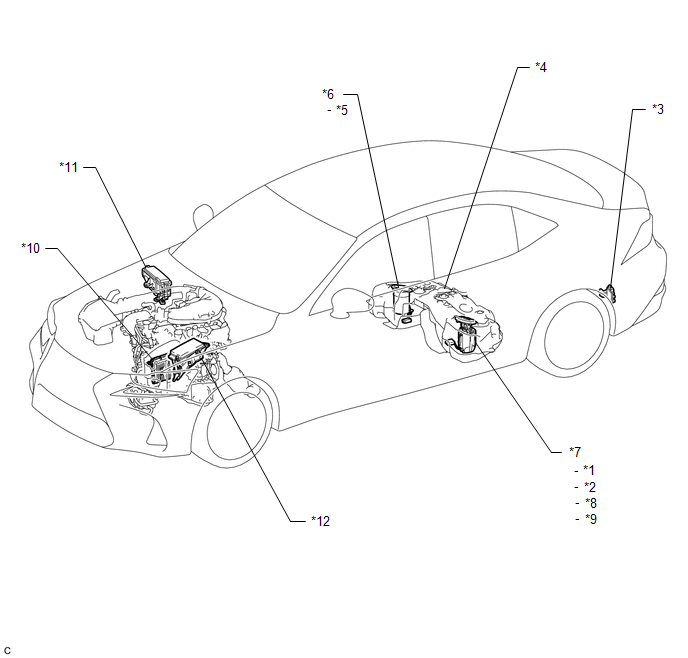

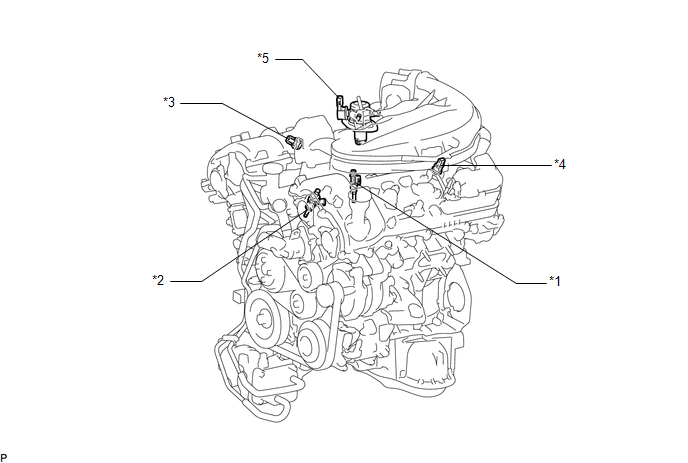

Parts Location [10/2017 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 14 other vehicles, including the 2024 Lexus IS 350, 2024 Lexus IS 300, 2023 Lexus IS 350, 2023 Lexus IS 300, and 2022 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | FUEL SENDER GAUGE ASSEMBLY | *2 | FUEL PUMP (for Low Pressure) |
| *3 | FUEL PUMP CONTROL ECU | *4 | FUEL TANK ASSEMBLY |
| *5 | NO. 2 FUEL SENDER GAUGE ASSEMBLY | *6 | FUEL TANK VENT TUBE ASSEMBLY |
| *7 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *8 | FUEL MAIN VALVE ASSEMBLY (for High Pressure) |
| *9 | FUEL MAIN VALVE ASSEMBLY (for Low Pressure) | *10 | ECM |
| *11 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - FUEL PMP FUSE |
*12 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - SEMICONDUCTOR POWER INTEGRATION ECU (EFI MAIN RELAY) - EFI-MAIN FUSE - EFI NO. 2 FUSE - P-INJ FUSE - EFI MAIN NO. 2 RELAY |
