Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

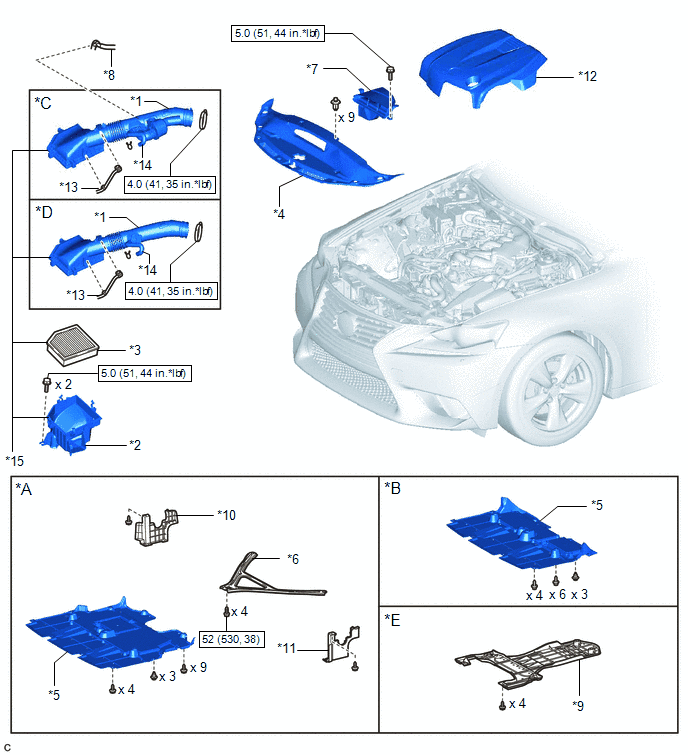

Fig 1: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 9)
| *A | for 2WD | *B | for AWD |
| *C | w/ INTAKE AIR SOUND CREATOR | *D | w/o INTAKE AIR SOUND CREATOR |
| *E | w/ NO. 2 ENGINE UNDER COVER | - | - |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | AIR CLEANER CASE SUB-ASSEMBLY |
| *3 | AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY | *4 | COOL AIR INTAKE DUCT SEAL |
| *5 | ENGINE UNDER COVER | *6 | FRONT SUSPENSION MEMBER BRACE |
| *7 | INLET NO. 1 AIR CLEANER | *8 | NO. 2 FUEL VAPOR FEED HOSE |
| *9 | NO. 2 ENGINE UNDER COVER | *10 | REAR ENGINE UNDER COVER RH |
| *11 | REAR ENGINE UNDER COVER LH | *12 | V-BANK COVER SUB-ASSEMBLY |
| *13 | WIRE HARNESS | *14 | NO. 2 VENTILATION HOSE |
| *15 | AIR CLEANER ASSEMBLY WITH AIR CLEANER HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

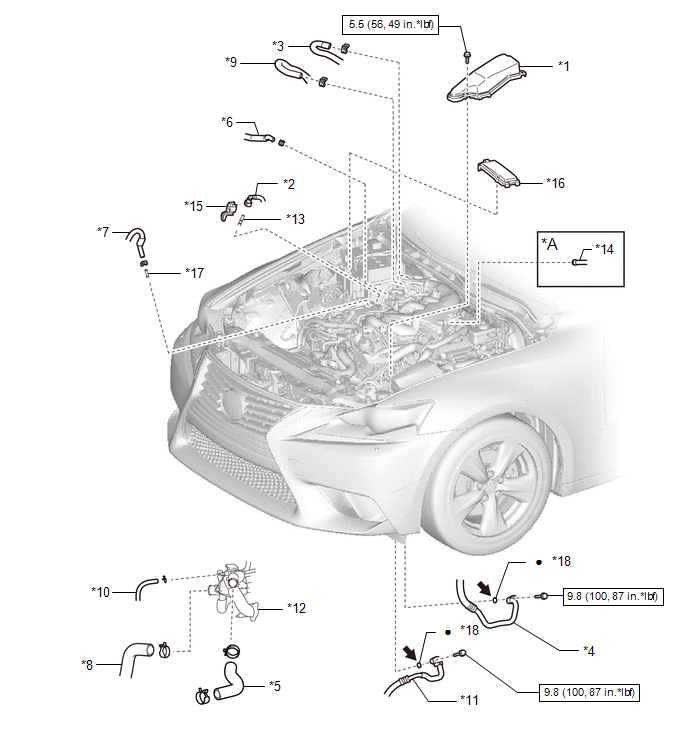

Fig 2: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 9)
| *A | for LHD | - | - |
| *1 | ENGINE ROOM ECU COVER | *2 | FUEL TUBE SUB-ASSEMBLY |
| *3 | HEATER INLET WATER HOSE | *4 | NO. 1 COOLER REFRIGERANT DISCHARGE HOSE |
| *5 | NO. 1 RADIATOR HOSE | *6 | NO. 2 FUEL VAPOR FEED HOSE |
| *7 | NO. 3 FUEL HOSE | *8 | NO. 2 RADIATOR HOSE |
| *9 | HEATER OUTLET WATER HOSE | *10 | RADIATOR RESERVOIR TANK HOSE |
| *11 | SUCTION HOSE | *12 | WATER INLET SUB-ASSEMBLY |
| *13 | FUEL PIPE | *14 | UNION TO CHECK VALVE HOSE |
| *15 | FUEL PIPE CLAMP | *16 | NO. 1 ENGINE ROOM RELAY BLOCK COVER |
| *17 | NO. 1 FUEL PIPE SUB-ASSEMBLY | *18 | O-RING |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Compressor Oil ND-OIL8 | - | - |

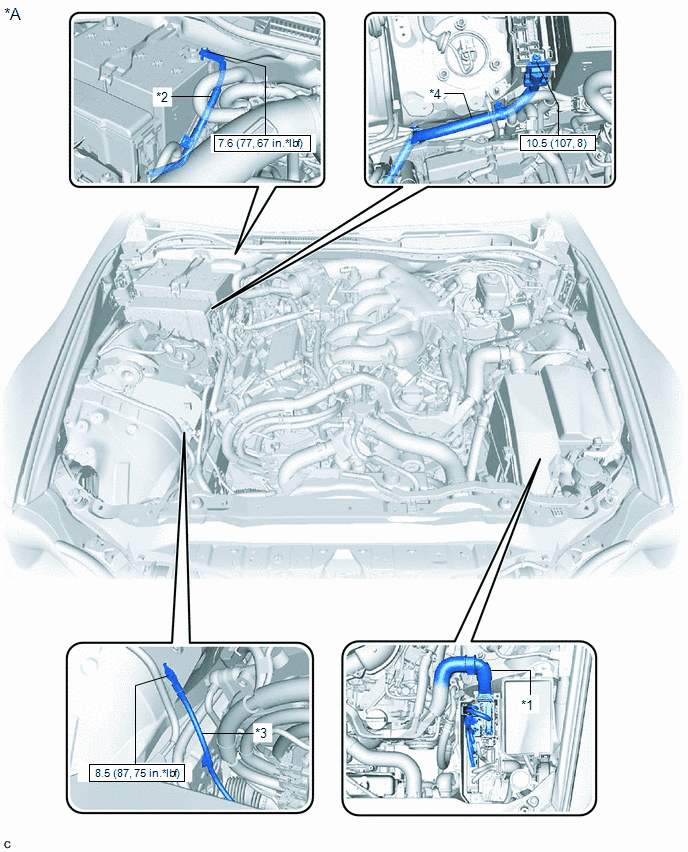

Fig 3: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (3 Of 9)
| *A | for LHD | - | - |
| *1 | ENGINE WIRE | *2 | NO. 2 ENGINE WIRE |
| *3 | NO. 3 ENGINE WIRE | *4 | NO. 4 ENGINE WIRE |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

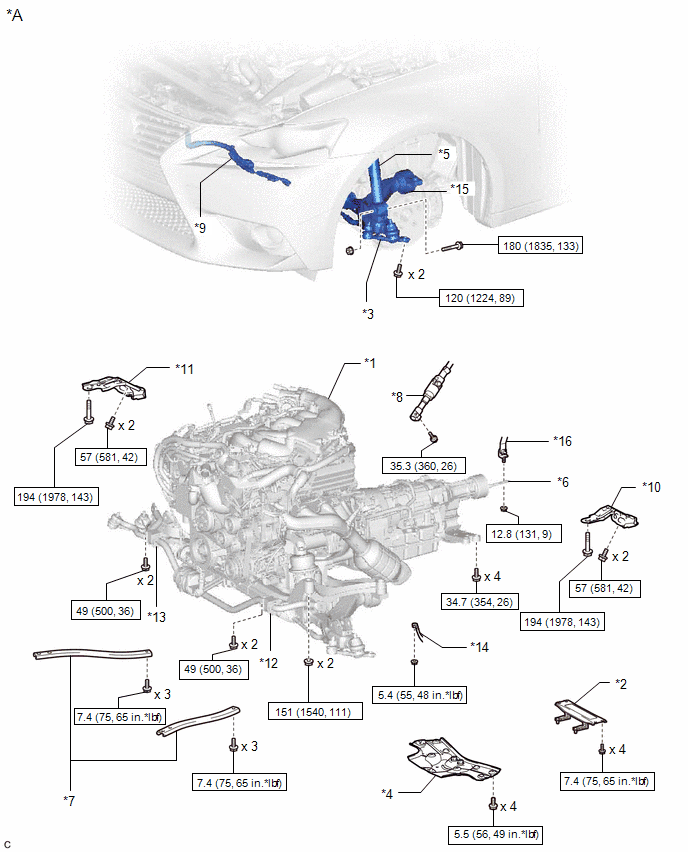

Fig 4: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (4 Of 9)
| *A | for 2WD | - | - |
| *1 | ENGINE ASSEMBLY WITH TRANSMISSION | *2 | ENGINE UNDER BRACE SUB-ASSEMBLY |
| *3 | FRONT LOWER BALL JOINT ASSEMBLY LH | *4 | FRONT LOWER SUSPENSION MEMBER PROTECTOR |
| *5 | FRONT SHOCK ABSORBER ASSEMBLY LH | *6 | FLOOR SHIFT GEAR SHIFTING ROD SUB-ASSEMBLY |
| *7 | FRONT UPPER NO. 2 SUSPENSION MEMBER | *8 | STEERING SLIDING WITH SHAFT YOKE SUB-ASSEMBLY |
| *9 | WIRE HARNESS | *10 | STRUT BAR BRACKET REINFORCEMENT LH |
| *11 | STRUT BAR BRACKET REINFORCEMENT RH | *12 | FRONT NO. 2 STABILIZER BRACKET LH |
| *13 | FRONT NO. 2 STABILIZER BRACKET RH | *14 | NO. 2 EARTH WIRE |
| *15 | FRONT SUSPENTION LOWER ARM ASSEMBLY LH | *16 | LEVER |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

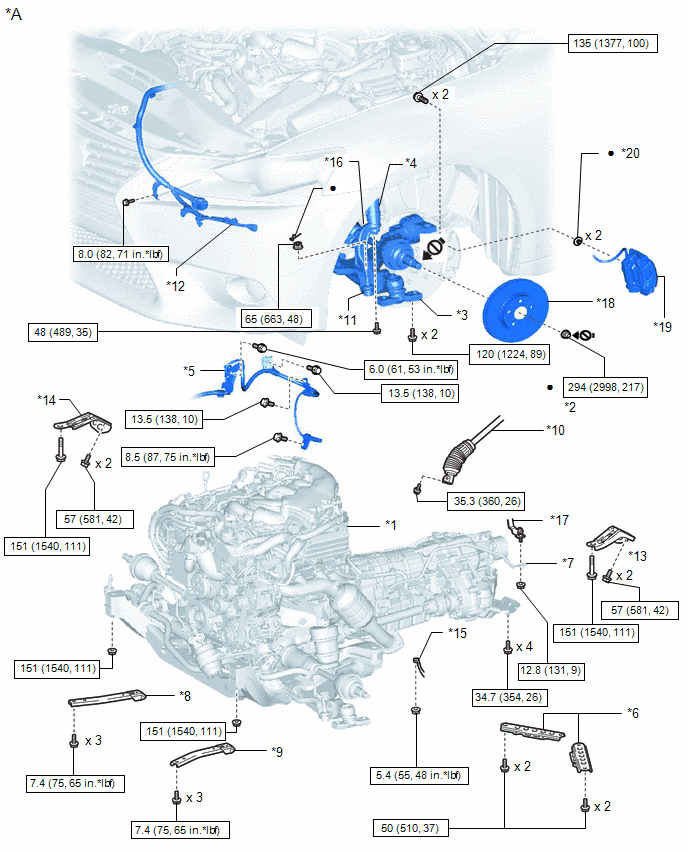

Fig 5: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (5 Of 9)
| *A | for AWD | - | - |
| *1 | ENGINE ASSEMBLY WITH TRANSMISSION | *2 | FRONT AXLE SHAFT NUT LH |
| *3 | FRONT LOWER BALL JOINT ASSEMBLY LH | *4 | FRONT SHOCK ABSORBER ASSEMBLY LH |
| *5 | FRONT SPEED SENSOR LH | *6 | FRONT SUSPENSION MEMBER BRACE |
| *7 | FLOOR SHIFT GEAR SHIFTING ROD SUB-ASSEMBLY | *8 | NO. 1 FRAME CROSSMEMBER ASSEMBLY |
| *9 | NO. 2 FRAME CROSSMEMBER ASSEMBLY | *10 | NO. 2 STEERING INTERMEDIATE SHAFT ASSEMBLY |
| *11 | TIE ROD ASSEMBLY LH | *12 | WIRE HARNESS |
| *13 | STRUT BAR BRACKET REINFORCEMENT LH | *14 | STRUT BAR BRACKET REINFORCEMENT RH |
| *15 | NO. 2 EARTH WIRE | *16 | FRONT LOWER SHOCK ABSORBER BRACKET LH |
| *17 | LEVER | *18 | FRONT DISC |
| *19 | FRONT DISC BRAKE CALIPER ASSEMBLY | *20 | FRONT NO. 1 DISC BRAKE CALIPER PLATE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants (to the threaded parts) | - | - |

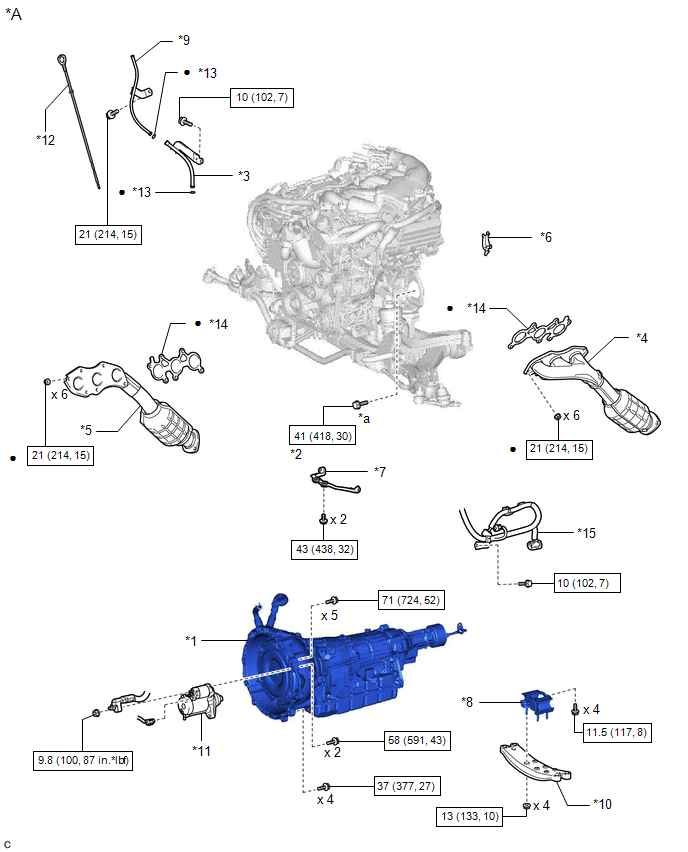

Fig 6: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (6 Of 9)
| *A | for 2WD | - | - |
| *1 | AUTOMATIC TRANSMISSION ASSEMBLY | *2 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *3 | ENGINE OIL LEVEL DIPSTICK GUIDE | *4 | EXHAUST MANIFOLD SUB-ASSEMBLY LH (TWC: Front Catalyst) |
| *5 | EXHAUST MANIFOLD SUB-ASSEMBLY RH (TWC: Front Catalyst) | *6 | FLYWHEEL HOUSING SIDE COVER |
| *7 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY | *8 | REAR ENGINE MOUNTING INSULATOR |
| *9 | NO. 2 ENGINE OIL LEVEL DIPSTICK GUIDE | *10 | REAR ENGINE MOUNTING MEMBER |
| *11 | STARTER ASSEMBLY | *12 | ENGINE OIL LEVEL DIPSTICK |
| *13 | O-RING | *14 | GASKET |
| *15 | WIRE HARNESS | - | - |
| *a | Black: x 1 Silver: x 5 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

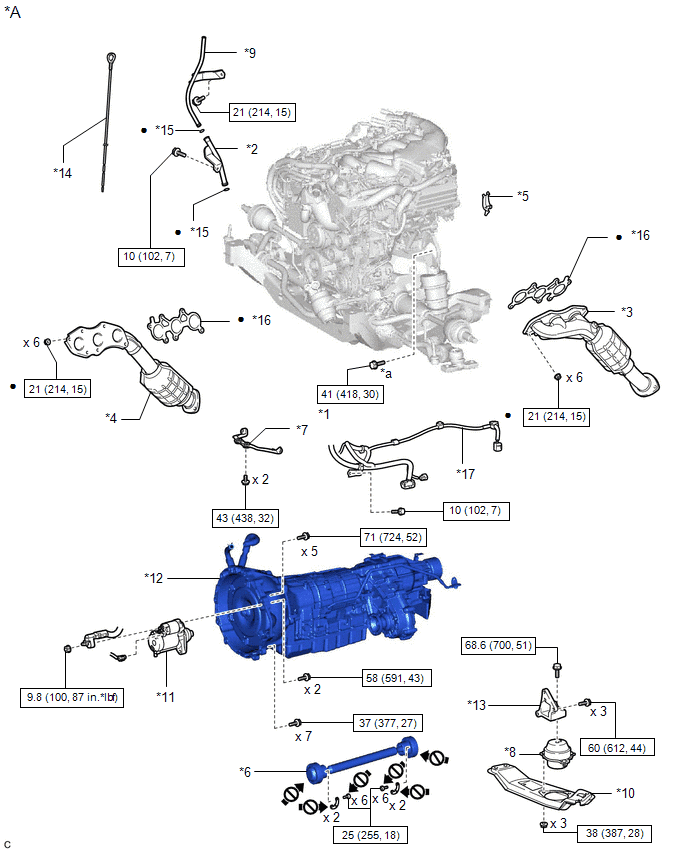

Fig 7: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (7 Of 9)
| *A | for AWD | - | - |
| *1 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT | *2 | ENGINE OIL LEVEL DIPSTICK GUIDE |
| *3 | EXHAUST MANIFOLD SUB-ASSEMBLY LH (TWC: Front Catalyst) | *4 | EXHAUST MANIFOLD SUB-ASSEMBLY RH (TWC: Front Catalyst) |
| *5 | FLYWHEEL HOUSING SIDE COVER | *6 | FRONT PROPELLER SHAFT ASSEMBLY |
| *7 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY | *8 | REAR NO. 1 ENGINE MOUNTING INSULATOR |
| *9 | NO. 2 ENGINE OIL LEVEL DIPSTICK GUIDE | *10 | REAR ENGINE MOUNTING MEMBER |
| *11 | STARTER ASSEMBLY | *12 | AUTOMATIC TRANSMISSION WITH TRANSFER ASSEMBLY |
| *13 | ENGINE MOUNTING BRACKET | *14 | ENGINE OIL LEVEL DIPSTICK |
| *15 | O-RING | *16 | GASKET |
| *17 | WIRE HARNESS | - | - |
| *a | Black: x 1 Silver: x 5 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Do not apply lubricants (to the threaded parts) | - | - |

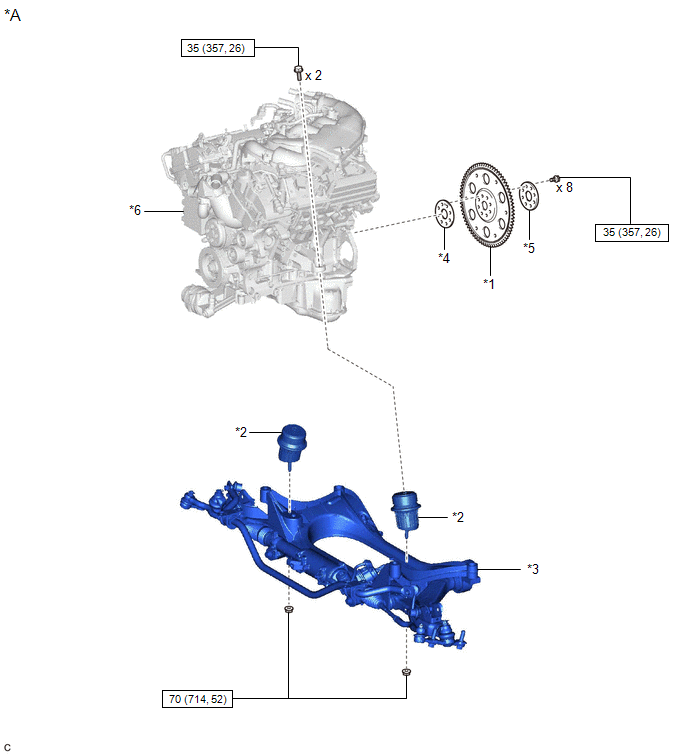

Fig 8: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (8 Of 9)
| *A | for 2WD | - | - |
| *1 | DRIVE PLATE AND RING GEAR SUB-ASSEMBLY | *2 | FRONT ENGINE MOUNTING INSULATOR |
| *3 | FRONT SUSPENSION CROSSMEMBER SUB-ASSEMBLY | *4 | FRONT DRIVE PLATE SPACER |
| *5 | REAR DRIVE PLATE SPACER | *6 | ENGINE ASSEMBLY |
| N.m (kgf/cm, ft.lbf): Specified torque | * | Precoated part |

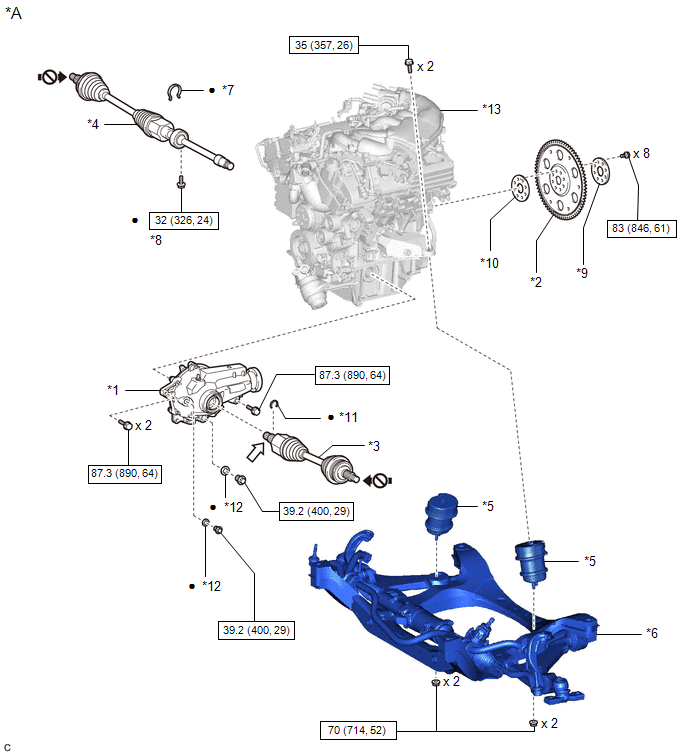

Fig 9: Engine Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (9 Of 9)
| *A | for AWD | - | - |
| *1 | FRONT DIFFERENTIAL CARRIER ASSEMBLY | *2 | DRIVE PLATE AND RING GEAR SUB-ASSEMBLY |
| *3 | FRONT DRIVE SHAFT ASSEMBLY LH | *4 | FRONT DRIVE SHAFT ASSEMBLY RH |
| *5 | FRONT ENGINE MOUNTING INSULATOR | *6 | FRONT FRAME ASSEMBLY |
| *7 | DRIVE SHAFT BEARING BRACKET HOLE SNAP RING | *8 | NO. 1 DRIVE SHAFT BEARING BRACKET BOLT |
| *9 | FRONT DRIVE PLATE SPACER | *10 | REAR DRIVE PLATE SPACER |
| *11 | SNAP RING | *12 | GASKET |
| *13 | ENGINE ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| * | Precoated part | MP Grease | |
| Do not apply lubricants (to the threaded parts) | - | - |
