Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

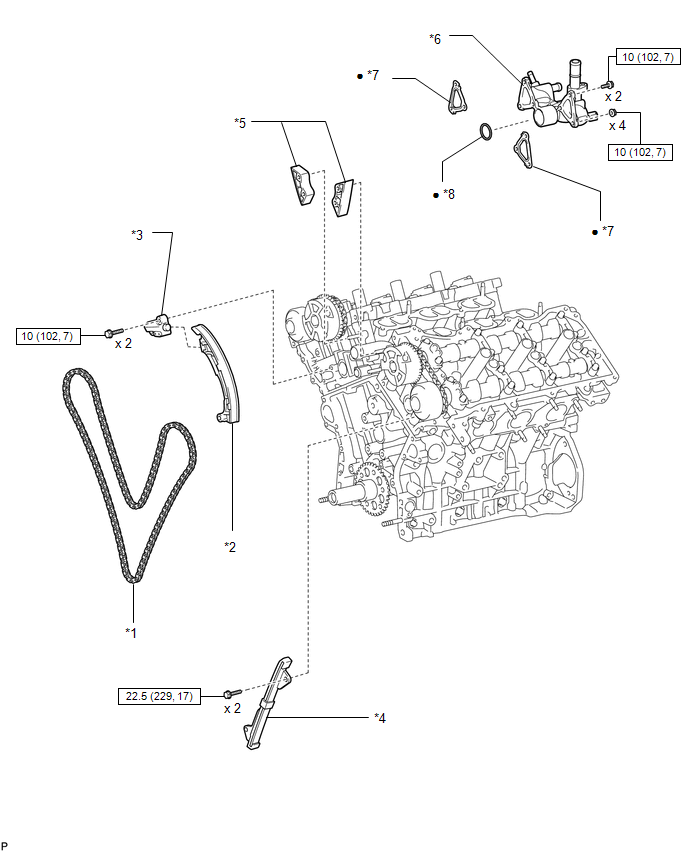

Fig 1: Cylinder Head Gasket Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 5)
| *1 | CHAIN SUB-ASSEMBLY | *2 | CHAIN TENSIONER SLIPPER |
| *3 | NO. 1 CHAIN TENSIONER ASSEMBLY | *4 | NO. 1 CHAIN VIBRATION DAMPER |
| *5 | NO. 2 CHAIN VIBRATION DAMPER | *6 | REAR WATER BY-PASS JOINT |
| *7 | GASKET | *8 | O-RING |
| N.m (kgf/cm, ft/lbf) : Specified torque | • | Non-reusable part |

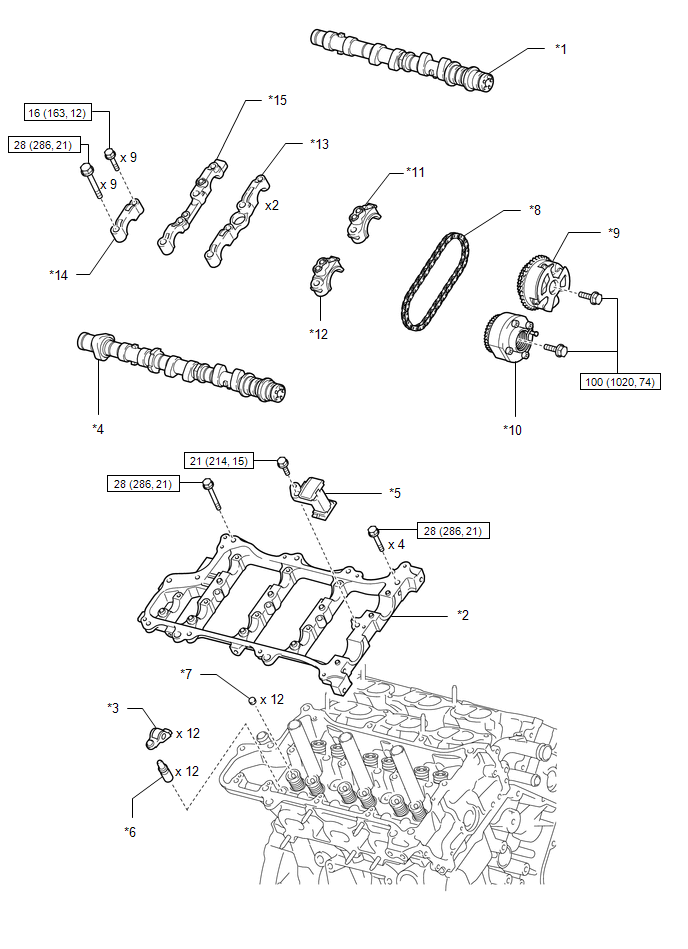

Fig 2: Cylinder Head Gasket Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 5)
| *1 | CAMSHAFT | *2 | CAMSHAFT HOUSING SUB-ASSEMBLY RH |
| *3 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY | *4 | NO. 2 CAMSHAFT |
| *5 | NO. 2 CHAIN TENSIONER ASSEMBLY | *6 | VALVE LASH ADJUSTER ASSEMBLY |
| *7 | VALVE STEM CAP | *8 | NO. 2 CHAIN SUB-ASSEMBLY |
| *9 | CAMSHAFT TIMING GEAR ASSEMBLY | *10 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY RH |
| *11 | NO. 1 CAMSHAFT BEARING CAP | *12 | NO. 2 CAMSHAFT BEARING CAP |
| *13 | NO. 5 CAMSHAFT BEARING CAP | *14 | NO. 6 CAMSHAFT BEARING CAP |
| *15 | NO. 7 CAMSHAFT BEARING CAP | - | - |
| N.m (kgf/cm, ft/lbf) : Specified torque | - | - |

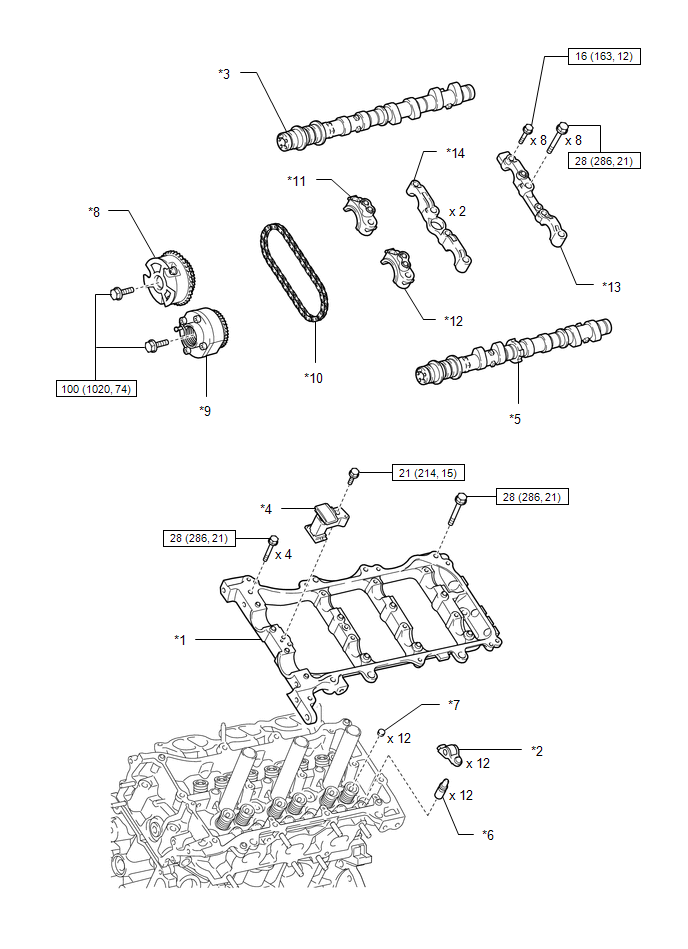

Fig 3: Cylinder Head Gasket Replacement Components With Torque Specifications [04/2013 - 08/2015] (3 Of 5)
| *1 | CAMSHAFT HOUSING SUB-ASSEMBLY LH | *2 | NO. 1 VALVE ROCKER ARM SUB-ASSEMBLY |
| *3 | NO. 3 CAMSHAFT SUB-ASSEMBLY | *4 | NO. 3 CHAIN TENSIONER ASSEMBLY |
| *5 | NO. 4 CAMSHAFT SUB-ASSEMBLY | *6 | VALVE LASH ADJUSTER ASSEMBLY |
| *7 | VALVE STEM CAP | *8 | CAMSHAFT TIMING GEAR ASSEMBLY |
| *9 | CAMSHAFT TIMING EXHAUST GEAR ASSEMBLY LH | *10 | NO. 2 CHAIN SUB-ASSEMBLY |
| *11 | NO. 3 CAMSHAFT BEARING CAP | *12 | NO. 4 CAMSHAFT BEARING CAP |
| *13 | NO. 7 CAMSHAFT BEARING CAP | *14 | NO. 8 CAMSHAFT BEARING CAP |
| N.m (kgf/cm, ft/lbf) : Specified torque | - | - |

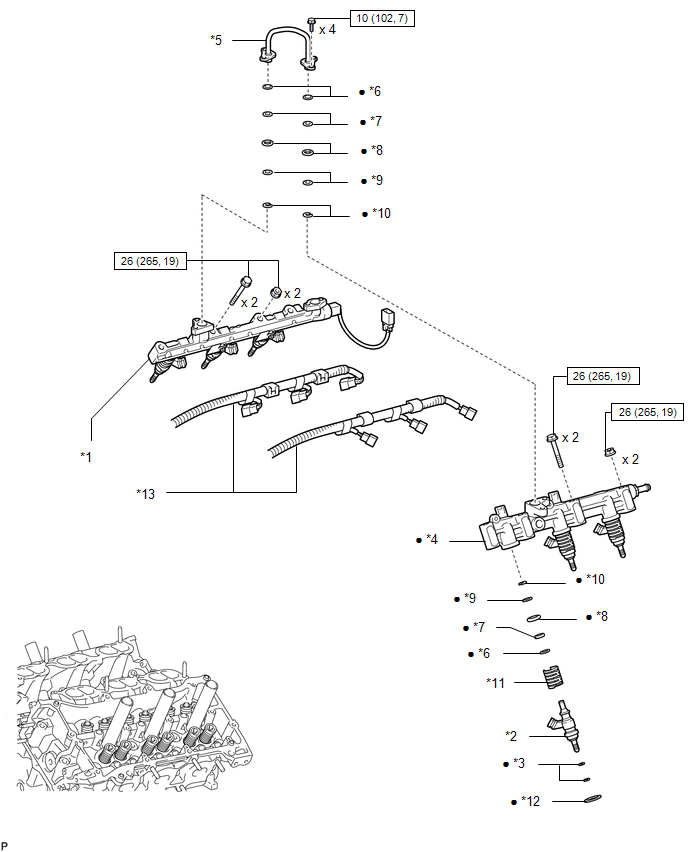

Fig 4: Cylinder Head Gasket Replacement Components With Torque Specifications [04/2013 - 08/2015] (4 Of 5)
| *1 | FUEL DELIVERY PIPE SUB-ASSEMBLY | *2 | FUEL INJECTOR ASSEMBLY |
| *3 | FUEL INJECTOR SEAL | *4 | NO. 2 FUEL DELIVERY PIPE SUB-ASSEMBLY |
| *5 | NO. 3 FUEL PIPE SUB-ASSEMBLY | *6 | NO. 1 BACK UP RING |
| *7 | NO. 2 BACK UP RING | *8 | O-RING |
| *9 | NO. 3 BACK UP RING | *10 | E-RING |
| *11 | NOZZLE HOLDER CLAMP | *12 | INJUECTOR VIBRATION INSULATOR |
| *13 | WIRE HARNESS | - | - |
| N.m (kgf/cm, ft/lbf) : Specified torque | • | Non-reusable part |

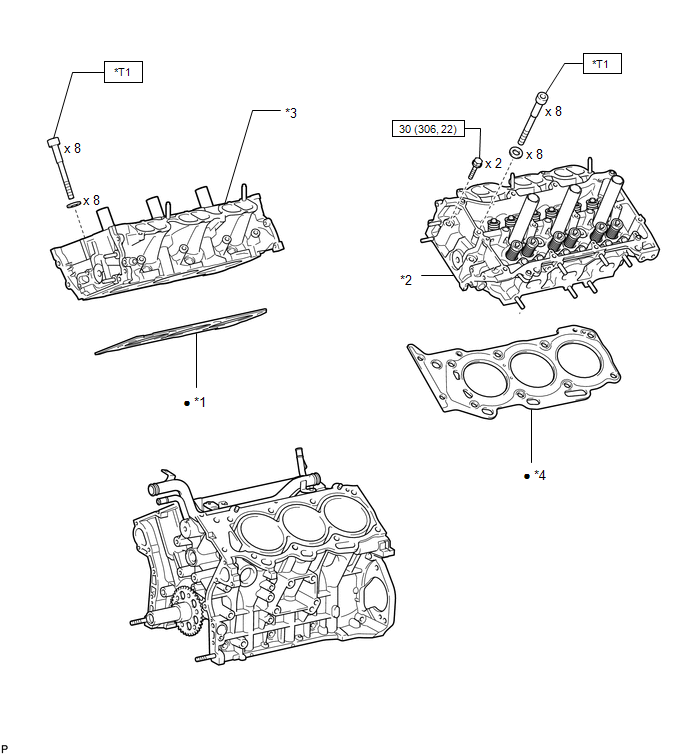

Fig 5: Cylinder Head Gasket Replacement Components With Torque Specifications [04/2013 - 08/2015] (5 Of 5)
| *1 | CYLINDER HEAD GASKET | *2 | CYLINDER HEAD LH |
| *3 | CYLINDER HEAD SUB-ASSEMBLY | *4 | NO. 2 CYLINDER HEAD GASKET |
| N.m (kgf/cm, ft/lbf) : Specified torque | • | Non-reusable part | |
| *T1 | 1st: 36 (367, 27) 2nd: Turn 90° 3rd: Turn 90° |
- | - |
