Parts Location [10/2017 - 09/2020]: Illustration
WARNING: This page does not describe the selected car, but rather 7 other vehicles, including the 2024 Lexus IS 350, 2023 Lexus IS 350, 2022 Lexus IS 350, 2021 Lexus IS 350, and 2020 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.

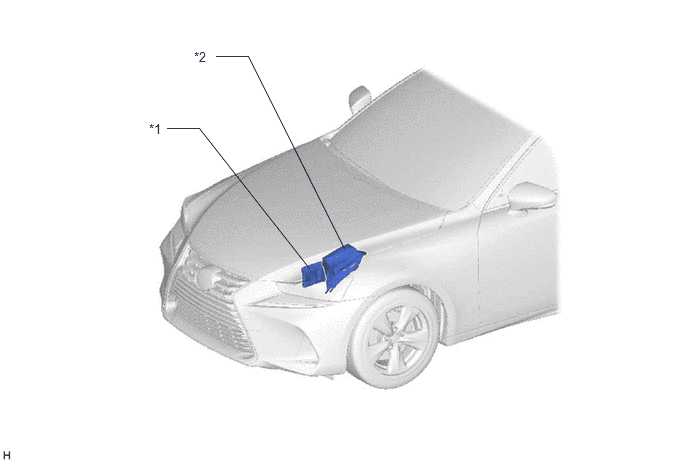

Fig 1: Automatic Transmission System (For 2Gr-Fks) Replacement Components (1 of 3) [10/2017 - 09/2020]
| *1 | ECM | *2 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - EFI-MAIN FUSE - ETCS FUSE - ST NO. 1 RELAY |

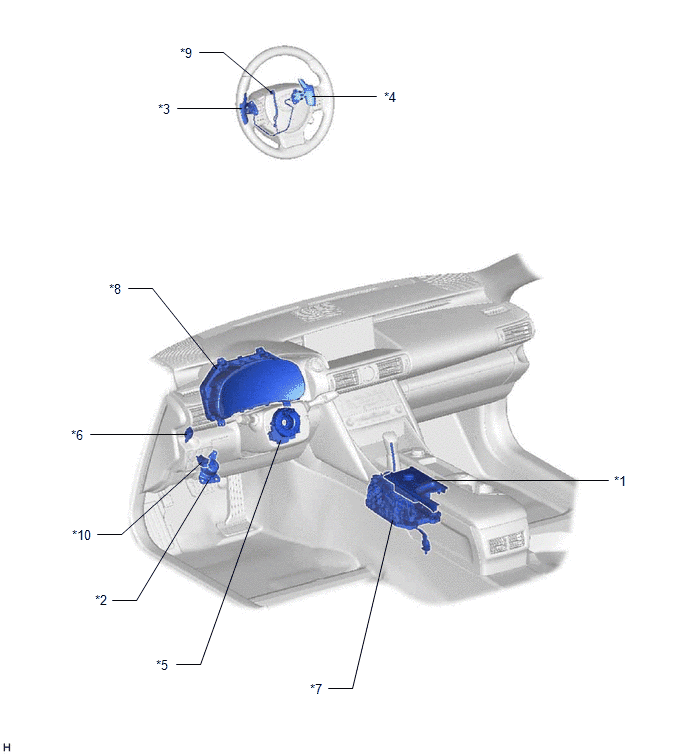

Fig 1: Automatic Transmission System (For 2Gr-Fks) Replacement Components (2 of 3) [10/2017 - 09/2020]
| *1 | COMBINATION SWITCH ASSEMBLY - NORMAL MODE SWITCH - SNOW MODE SWITCH - SPORT MODE SWITCH |
*2 | KICK DOWN SWITCH ASSEMBLY |
| *3 | SHIFT PADDLE SWITCH LH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
*4 | SHIFT PADDLE SWITCH RH (TRANSMISSION SHIFT SWITCH ASSEMBLY) |
| *5 | SPIRAL CABLE SUB-ASSEMBLY | *6 | STOP LIGHT SWITCH ASSEMBLY |
| *7 | TRANSMISSION FLOOR SHIFT ASSEMBLY - TRANSMISSION CONTROL SWITCH |
*8 | COMBINATION METER ASSEMBLY |
| *9 | NO. 1 SWITCH WIRE | *10 | DLC3 |
Fig 1: Automatic Transmission System (For 2Gr-Fks) Replacement Components (3 of 3) [10/2017 - 09/2020]
| *1 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY | *2 | ATF TEMPERATURE SENSOR (TRANSMISSION WIRE) |
| *3 | TRANSMISSION REVOLUTION SENSOR (NT) | *4 | TRANSMISSION REVOLUTION SENSOR (NC3) |
| *5 | TRANSMISSION REVOLUTION SENSOR (SP2) | *6 | SHIFT SOLENOID VALVE SR |
| *7 | SHIFT SOLENOID VALVE SLT | *8 | SHIFT SOLENOID VALVE SLU |
| *9 | OIL PRESSURE SWITCH | *10 | SHIFT SOLENOID VALVE SL1 |
| *11 | SHIFT SOLENOID VALVE SL5 | *12 | SHIFT SOLENOID VALVE SL4 |
| *13 | SHIFT SOLENOID VALVE SL3 | *14 | SHIFT SOLENOID VALVE SL |
| *15 | SHIFT SOLENOID VALVE SL2 | *16 | TRANSMISSION WIRE |
