Components [11/2021 - ]
WARNING: This page is about a different car, the 2024 Lexus IS 500, 2023 Lexus IS 500, and 2022 Lexus IS 500. However, it is still accessible from the selected car via links, so may be relevant.

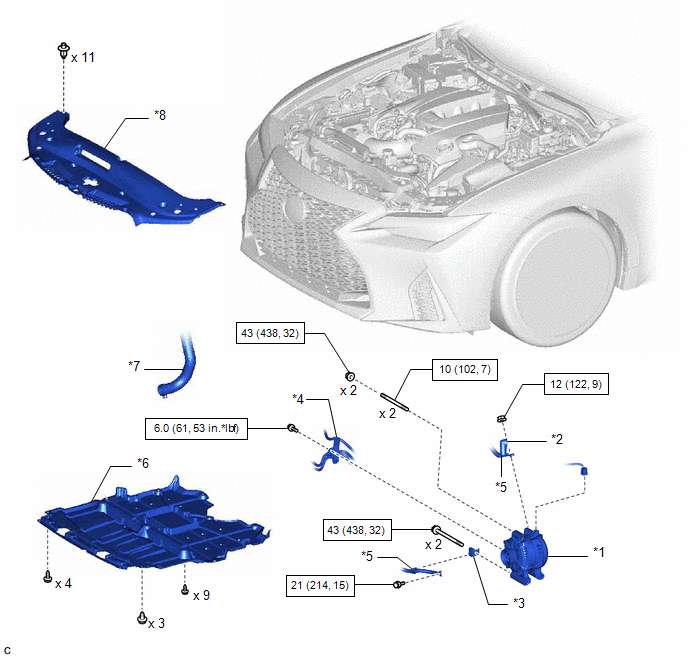

| *1 | GENERATOR ASSEMBLY | *2 | TERMINAL CAP |
| *3 | ENGINE WIRE BRACKET | *4 | OIL COOLER TUBE |
| *5 | ENGINE WIRE | *6 | ENGINE UNDER COVER |
| *7 | NO. 2 RADIATOR HOSE | *8 | COOL AIR INTAKE DUCT SEAL |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

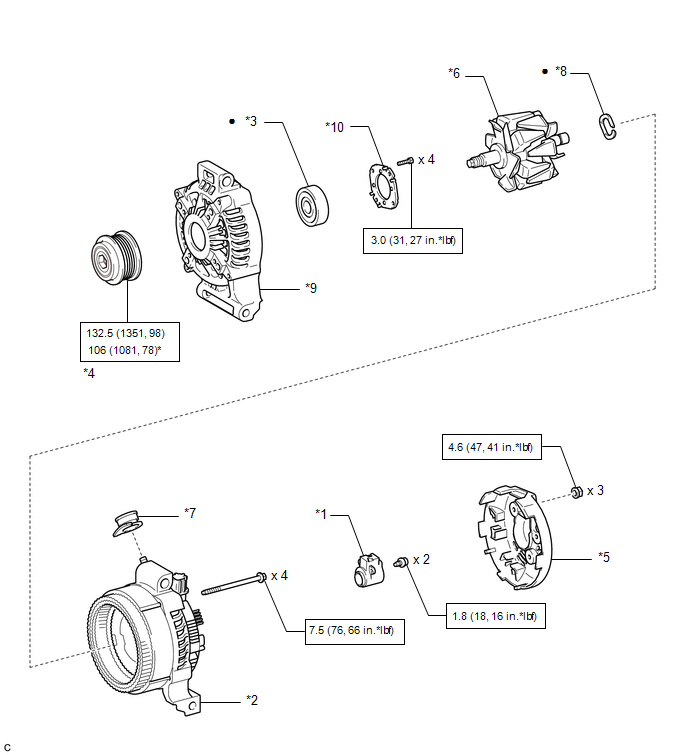

| *1 | GENERATOR BRUSH HOLDER ASSEMBLY | *2 | GENERATOR COIL ASSEMBLY |
| *3 | GENERATOR DRIVE END FRAME BEARING | *4 | GENERATOR PULLEY WITH CLUTCH |
| *5 | GENERATOR REAR END COVER | *6 | GENERATOR ROTOR ASSEMBLY |
| *7 | GENERATOR TERMINAL INSULATOR | *8 | WASHER |
| *9 | GENERATOR DRIVE END FRAME | *10 | RETAINER PLATE |
| N.m (kgf/cm, ft.lbf): Specified torque | * | For use with SST | |
| • | Non-reusable part | - | - |
