Parts Location [09/2020 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 11 other vehicles, including the 2024 Lexus IS 500, 2024 Lexus IS 350, 2024 Lexus IS 300, 2023 Lexus IS 500, and 2023 Lexus IS 350. However, it is still accessible from the selected car via links, so may be relevant.

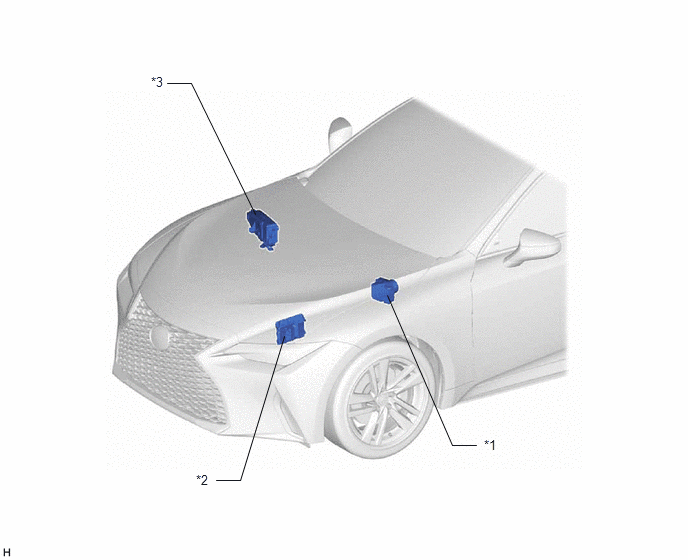

| *1 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) | *2 | ECM |
| *3 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ABS NO. 1 FUSE |
- | - |

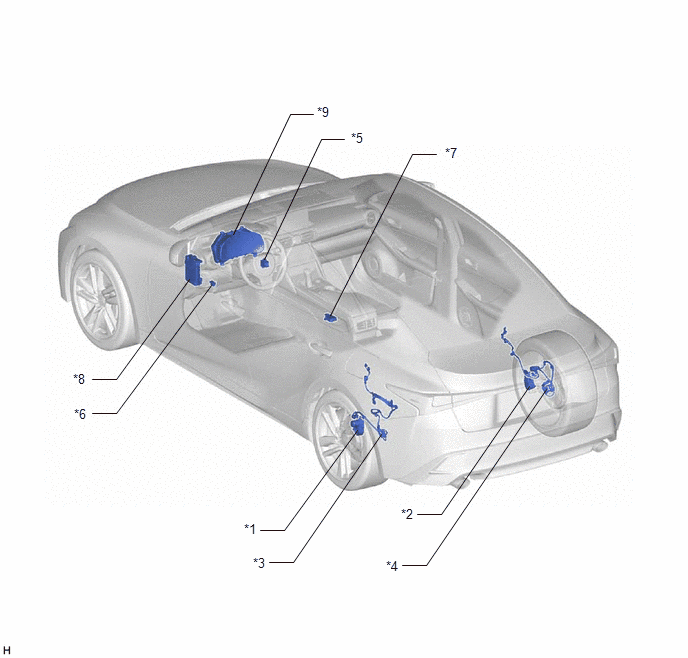

| *1 | PARKING BRAKE ACTUATOR ASSEMBLY LH | *2 | PARKING BRAKE ACTUATOR ASSEMBLY RH |
| *3 | NO. 2 PARKING BRAKE WIRE ASSEMBLY | *4 | NO. 1 PARKING BRAKE WIRE ASSEMBLY |
| *5 | ELECTRIC PARKING BRAKE SWITCH ASSEMBLY | *6 | DLC3 |
| *7 | DECELERATION SENSOR (YAWRATE SENSOR ASSEMBLY) | *8 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - IG1 NO. 2 FUSE |
| *9 | COMBINATION METER ASSEMBLY | - | - |
