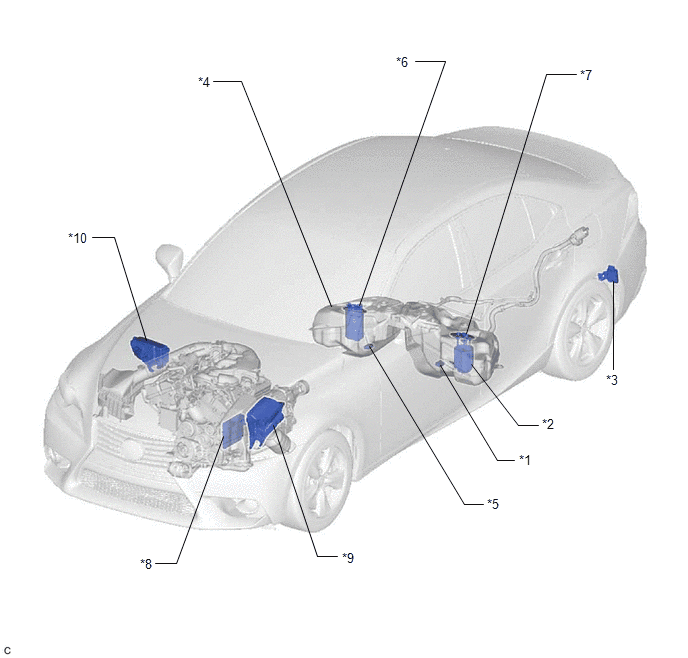

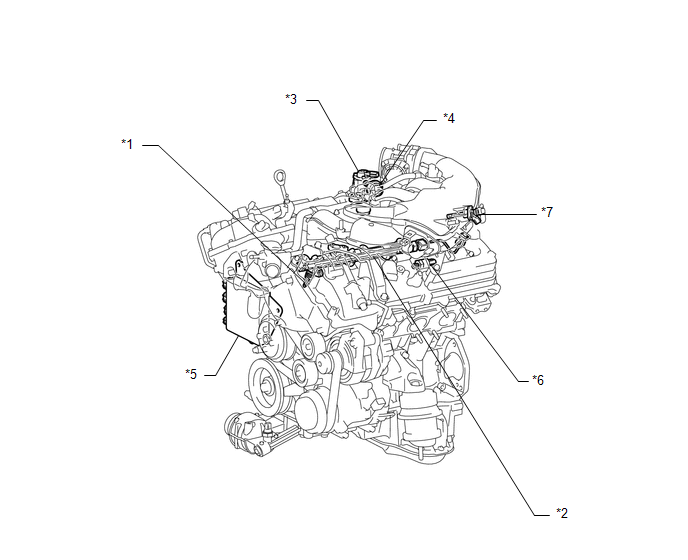

Parts Location [04/2013 - 08/2015]: Illustration
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | NO. 1 FUEL SENDER GAUGE ASSEMBLY | *2 | FUEL PUMP WITH FILTER ASSEMBLY |
| *3 | FUEL PUMP CONTROL ECU | *4 | FUEL TANK ASSEMBLY |
| *5 | NO. 2 FUEL SENDER GAUGE ASSEMBLY | *6 | FUEL TANK VENT TUBE ASSEMBLY |
| *7 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | *8 | ECM |
| *9 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - NO. 1 INTEGRATION RELAY (EFI MAIN RELAY) - INJ RELAY - EFI MAIN NO. 2 RELAY - EFI MAIN FUSE - EFI NO. 2 FUSE - INJ FUSE - IG2 FUSE |
*10 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - ENG-B FUSE - FUEL PUMP FUSE |
