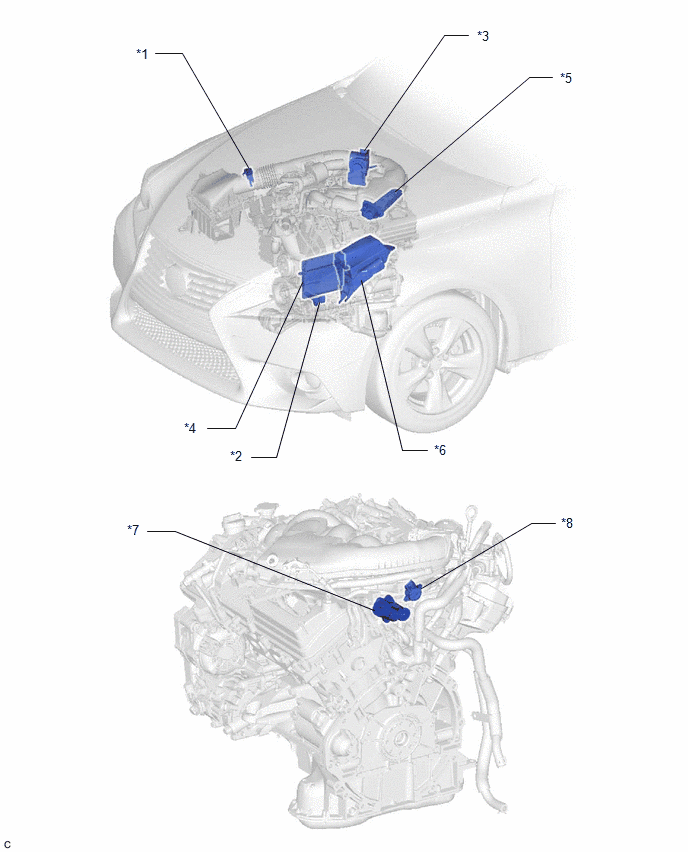

Parts Location [04/2013 - 08/2015]: Illustration
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | MASS AIR FLOW METER ASSEMBLY | *2 | CRANKSHAFT POSITION SENSOR |
| *3 | THROTTLE BODY WITH MOTOR ASSEMBLY | *4 | ECM |
| *5 | INTAKE AIR CONTROL VALVE (for ACIS) - ROTARY SOLENOID (for ACIS) - ACIS VALVE |
*6 | ENGINE ROOM RELAY BLOCK NO. 2 AND JUNCTION BLOCK NO. 2 ASSEMBLY - EFI NO. 2 FUSE |
| *7 | INTAKE AIR CONTROL VALVE ACTUATOR (for SWIRL CONTROL VALVE) - DC MOTOR (for SCV) |
*8 | SWIRL CONTROL VALVE POSITION SENSOR |
