Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

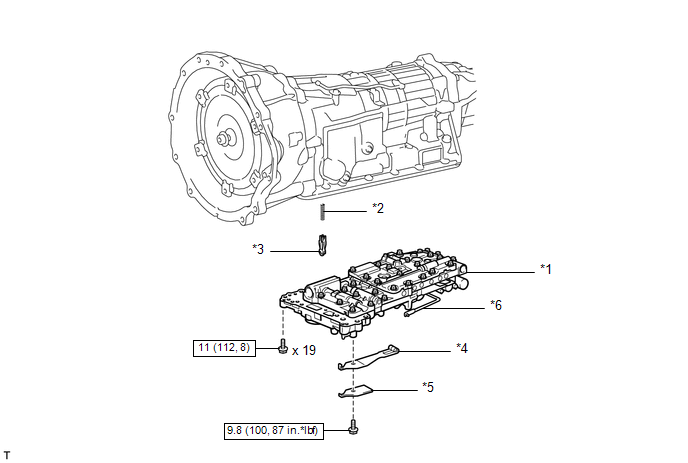

Fig 1: Valve Body Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 2)
| *1 | TRANSMISSION VALVE BODY ASSEMBLY | *2 | COMPRESSION SPRING |
| *3 | CHECK BALL BODY | *4 | DETENT SPRING |
| *5 | DETENT SPRING COVER | *6 | MANUAL VALVE CONNECTING ROD SUB-ASSEMBLY |
| N.m (kgf/cm, ft.lbf) : Specified torque | - | - |

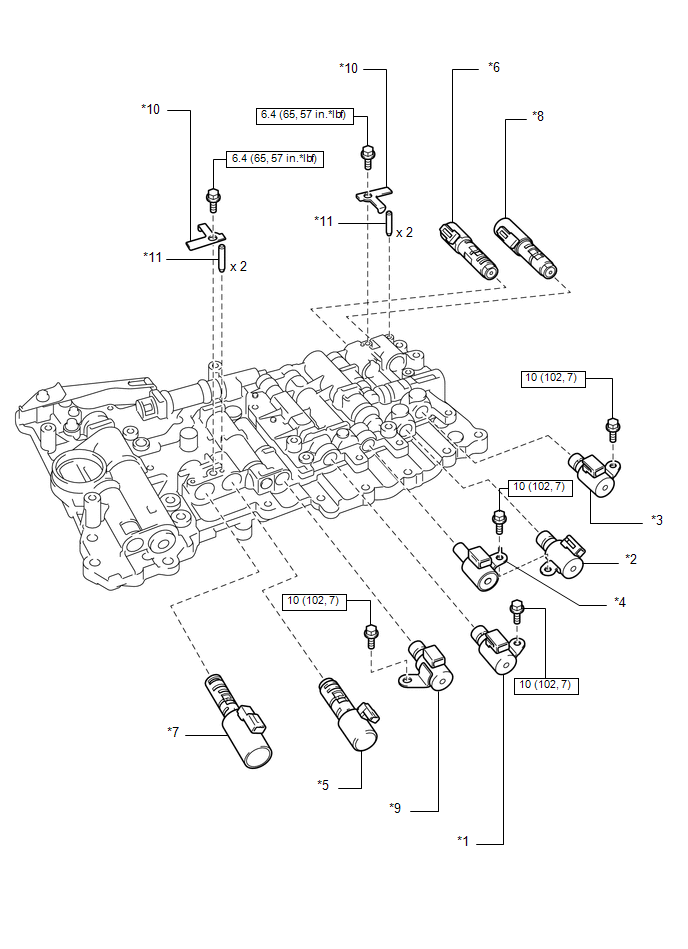

Fig 2: Valve Body Assembly Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 2)
| *1 | SHIFT SOLENOID VALVE S1 | *2 | SHIFT SOLENOID VALVE S2 |
| *3 | SHIFT SOLENOID VALVE S3 | *4 | SHIFT SOLENOID VALVE S4 |
| *5 | SHIFT SOLENOID VALVE SL1 | *6 | SHIFT SOLENOID VALVE SL2 |
| *7 | SHIFT SOLENOID VALVE SLT | *8 | SHIFT SOLENOID VALVE SLU |
| *9 | SHIFT SOLENOID VALVE SR | *10 | LOCK PLATE |
| *11 | STRAIGHT PIN | - | - |
| N.m (kgf/cm, ft.lbf) : Specified torque | - | - |
