Components [04/2013 - 08/2015]
WARNING: This page is about a different car, the 2015 Lexus IS 250 and 2014 Lexus IS 250. However, it is still accessible from the selected car via links, so may be relevant.

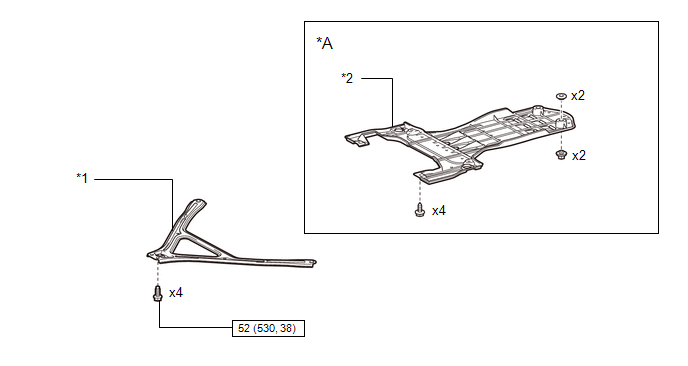

Fig 1: Transmission Wire Replacement Components With Torque Specifications [04/2013 - 08/2015] (1 Of 2)
| *A | w/ No. 2 Engine Under Cover | - | - |
| *1 | FRONT SUSPENSION MEMBER BRACE | *2 | NO. 2 ENGINE UNDER COVER |
| N.m (kgf/cm, ft.lbf) : Specified torque | - | - |

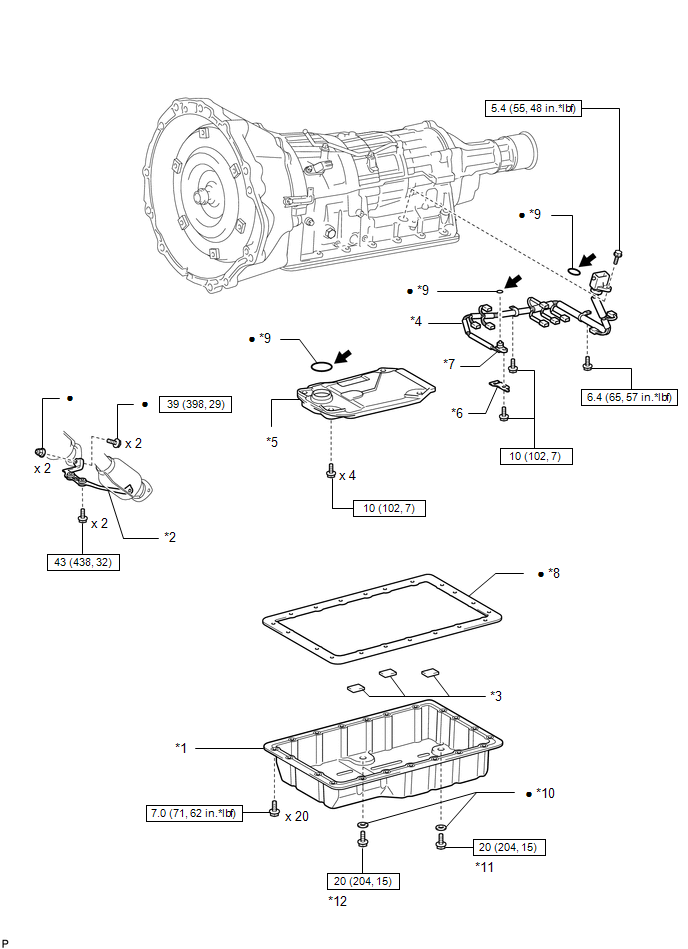

Fig 2: Transmission Wire Replacement Components With Torque Specifications [04/2013 - 08/2015] (2 Of 2)
| *1 | AUTOMATIC TRANSMISSION OIL PAN SUB-ASSEMBLY | *2 | NO. 1 EXHAUST PIPE SUPPORT BRACKET SUB-ASSEMBLY |
| *3 | TRANSMISSION OIL CLEANER MAGNET | *4 | TRANSMISSION WIRE |
| *5 | VALVE BODY OIL STRAINER ASSEMBLY | *6 | TEMPERATURE SENSOR CLAMP |
| *7 | ATF TEMPERATURE SENSOR | *8 | AUTOMATIC TRANSMISSION OIL PAN GASKET |
| *9 | O-RING | *10 | GASKET |
| *11 | DRAIN PLUG | 12 | OVER FLOW PLUG |
| N.m (kgf/cm, ft.lbf) : Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | - | - |
